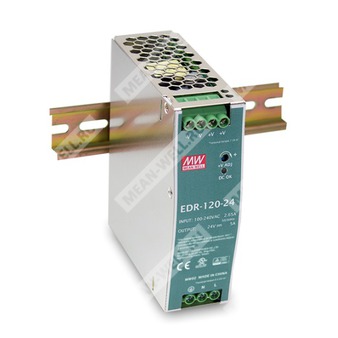

EDR-120-12 - промышленный источник питания AC/DC на DIN рейку с одноканальным выходом 12 В постоянного тока мощностью 120 Вт.
Назначение
EDR-120-12 представляет собой экономичный узкий источник питания серии EDR-120 для установки на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для преобразования входного переменного или постоянного напряжения в стабилизированное выходное напряжение 12 В постоянного тока и ориентирован на применение в промышленной автоматике, системах управления и смежном оборудовании.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| EDR |
Серия промышленных одноканальных источников питания на DIN рейку |
| 120 |
Номинальная выходная мощность 120 Вт |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной воздушной конвекции.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям UL 508 для промышленного управляющего оборудования.
- Уровень устойчивости к промышленным электромагнитным помехам по BS EN/EN61000-6-2.
- 100% прогон при полной нагрузке.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Описание
EDR-120-12 относится к экономичной узкой серии источников питания мощностью 120 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Ширина корпуса составляет 40 мм, что позволяет экономить место внутри шкафов и распределительных устройств. Вся серия поддерживает полный диапазон входного переменного напряжения от 90 до 264 В и соответствует требованиям BS EN/EN61000-3-2 по гармоническому току.
Металлический корпус улучшает теплоотвод. При КПД до 85% источник питания может работать при температуре окружающей среды от минус 20 до плюс 60 °C в условиях естественной конвекции. Для защиты от перегрузки реализован режим ограничения тока постоянного уровня, что делает устройство пригодным для индуктивных и емкостных нагрузок. Наличие полного комплекса защит и профильных сертификатов для промышленного оборудования делает EDR-120-12 пригодным для применения в промышленных системах питания.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная выходная мощность |
120 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
12...14 В |
| Допуск по выходному напряжению |
±2.0% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Время запуска, время нарастания |
1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC; 127...370 В DC |
| Частотный диапазон |
47...63 Гц |
| Типовой КПД |
85% |
| Типовой входной ток |
2.25 А при 115 В AC; 1.3 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
| Работа от постоянного входа |
Возможна при подключении AC/L к DC+ и AC/N к DC- |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
14...17 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -20 до +60 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1): 2010/IEC 60950-1:2005; соответствие BS EN/EN60204-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМП |
Соответствие BS EN/EN55032 (CISPR32) класс A, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс A, EAC TP TC 020 |
| Устойчивость к ЭМП |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2; уровень тяжелой промышленности, критерий A |
Надежность, конструкция и упаковка
| Параметр |
Значение |
| MTBF |
2718.3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 474.7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125.2 x 113.5 мм (Ш x В x Г) |
| Масса |
0.6 кг |
| Упаковка |
20 шт.; 13 кг; 1.02 куб. фута |
| Исполнение корпуса |
Металлический корпус |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Подключение и механические данные
| Клеммная колодка |
Вывод |
Назначение |
| TB1 |
1 |
FG |
| TB1 |
2 |
AC/N или DC- |
| TB1 |
3 |
AC/L или DC+ |
| TB2 |
1, 2 |
Выход постоянного тока -V |
| TB2 |
3, 4 |
Выход постоянного тока +V |
Функциональные сведения
Источник питания выполнен по импульсной схеме с ШИМ-управлением. В структурной схеме присутствуют входной EMI-фильтр и выпрямитель, силовой преобразователь, выходной выпрямитель и фильтр, а также узлы обнаружения и реализации защит по перегрузке, перегреву, перенапряжению и сверхтоку. Частота преобразования указана на уровне 70 кГц.
Характер снижения мощности
При вертикальной установке устройство допускает работу при полной нагрузке в зависимости от входного напряжения и температуры окружающей среды. По кривой снижения мощности для версии 12 В при питании от 230 В AC полная нагрузка сохраняется приблизительно до 45 °C, далее требуется снижение нагрузки. При питании от 115 В AC снижение допустимой нагрузки начинается раньше. Для точного выбора режима эксплуатации необходимо учитывать графики снижения мощности.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую снижения мощности.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Некоторые исполнения могут не иметь маркировки BIS.
