EDR-120-24 - промышленный одно выходной источник питания 120 Вт на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное 24 В постоянного тока.
Назначение
EDR-120-24 представляет собой источник питания серии EDR-120 в узком металлическом корпусе шириной 40 мм, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Устройство обеспечивает преобразование универсального входного напряжения переменного тока в регулируемое стабилизированное выходное напряжение 24 В постоянного тока с номинальной мощностью 120 Вт. Источник питания ориентирован на промышленную автоматику, системы управления и другое оборудование, требующее конвекционного охлаждения, высокой надежности и соответствия промышленным нормам электромагнитной совместимости и безопасности.
Расшифровка партномера
| Элемент партномера | Значение |
| EDR | Серия промышленных одно выходных источников питания на DIN рейку |
| 120 | Номинальная выходная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям для промышленного управляющего оборудования UL 508.
- Промышленный уровень устойчивости к электромагнитным помехам по BS EN/EN61000-6-2.
- 100% прогон при полной нагрузке.
- Металлический корпус с улучшенным теплоотводом.
- Режим ограничения тока при перегрузке, пригодный для индуктивных и емкостных нагрузок.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
EDR-120-24 относится к экономичной тонкой серии источников питания мощностью 120 Вт для монтажа на DIN рейку. Конструкция рассчитана на установку на направляющие TS-35/7.5 или TS-35/15. Ширина корпуса составляет 40 мм, что позволяет экономить пространство внутри шкафа управления. Вся серия поддерживает полный диапазон входного напряжения переменного тока от 90 до 264 В и соответствует требованиям BS EN/EN61000-3-2 по гармоническим токам.
Устройство выполнено в металлическом корпусе, улучшающем рассеяние тепла. При типовом КПД до 87,5% источник питания способен работать при температуре окружающей среды от минус 20 до плюс 60 °C в условиях естественной конвекции воздуха. Для защиты от перегрузки применяется режим ограничения тока, обеспечивающий автоматическое восстановление после устранения аварийного режима. Наличие полного набора защитных функций и профильных сертификатов делает EDR-120-24 пригодным для промышленного применения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0...5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 10 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Частотный диапазон | 47...63 Гц |
| Типовой КПД | 87,5% |
| Типовой входной ток | 2,25 А при 115 В AC; 1,3 А при 230 В AC |
| Типовой пусковой ток | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
| Работа от входа постоянного тока | возможна при подключении к AC/L как DC+ и к AC/N как DC- |
Защита
| Параметр | Значение |
| Перегрузка | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 29...33 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C, в соответствии с кривой снижения мощности |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252 Part 1: 2010 / IEC 60950-1:2005; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | соответствие BS EN/EN55032, класс A; BS EN/EN61000-3-2; BS EN/EN61000-3-3; CNS15936 класс A; EAC TP TC 020 |
| Электромагнитная устойчивость | соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; EN61000-6-2; тяжелая промышленная среда, критерий A; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ MTBF | 2718,3 тыс. ч минимум по Telcordia SR-332; 474,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 x 125,2 x 113,5 мм |
| Масса | 0,6 кг |
| Упаковка | 20 шт., 13 кг, 1,02 куб. фута |
Механическое исполнение и подключение

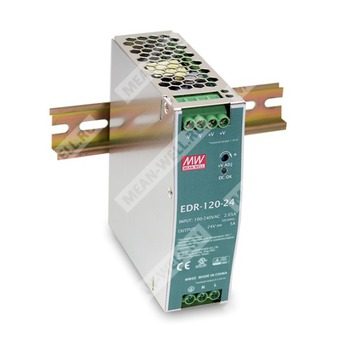

Источник питания выполнен в корпусе Case No.992D и предназначен для монтажа на DIN рейку TS35/7.5 или TS35/15. На лицевой панели расположены клеммные колодки входа и выхода, индикатор состояния DC OK и подстроечный элемент регулировки выходного напряжения +V ADJ.
Назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1 | FG, защитное заземление |
| 2 | AC/N или DC- |
| 3 | AC/L или DC+ |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1, 2 | Выход постоянного тока -V |
| 3, 4 | Выход постоянного тока +V |
Дополнительные эксплуатационные сведения
| Параметр | Значение |
| Рекомендуемые монтажные зазоры | 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе на полной мощности; при соседстве с источником тепла рекомендуется 15 мм |
| Снижение мощности по высоте установки | для моделей без вентилятора 3,5 °C/1000 м при высоте более 2000 м |
| Частота преобразования | 70 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по ЭМС.
- Для установки при длительной работе на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую снижения мощности.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Некоторые исполнения могут не иметь маркировки BIS.
