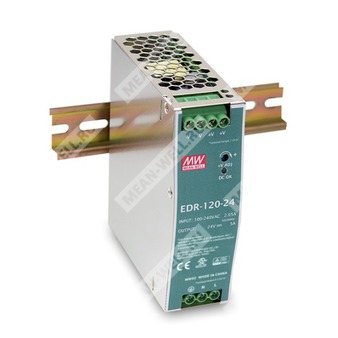

EDR-120-48 - промышленный одновыходной источник питания 120 Вт для монтажа на DIN рейку с выходом 48 В постоянного тока.
Общее описание
EDR-120-48 представляет собой экономичный узкий источник питания мощностью 120 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Корпус имеет ширину 40 мм, что обеспечивает экономию места внутри шкафа управления. Модель рассчитана на работу от универсального входа переменного тока в диапазоне от 90 до 264 В и допускает питание постоянным током 127...370 В.
Конструкция выполнена в металлическом корпусе, улучшающем отвод тепла. Благодаря КПД до 88,5% устройство может работать при температуре окружающей среды от минус 20 до плюс 60 °C при естественной воздушной конвекции. Источник оснащен режимом ограничения тока при перегрузке, что делает его пригодным для питания индуктивных и емкостных нагрузок. Наличие полного комплекса защит и промышленных сертификатов позволяет применять его в составе систем промышленной автоматизации и управления.
Расшифровка партномера
| Сегмент | Значение |
| EDR | Серия промышленных одновыходных источников питания для установки на DIN рейку |
| 120 | Номинальная выходная мощность 120 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Охлаждение за счет свободной воздушной конвекции
- Возможность установки на DIN рейку TS-35/7.5 или TS-35/15
- Соответствие требованиям UL 508 для промышленного оборудования управления
- Промышленный уровень устойчивости к электромагнитным воздействиям
- 100% прогон при полной нагрузке
Области применения
- Системы промышленного управления
- Оборудование для производства полупроводников
- Фабричная автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0...2,5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, время нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Частота входной сети | 47...63 Гц |
| КПД, типовое значение | 88,5% |
| Ток потребления по входу, типовой | 2,25 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
| Работа от постоянного входа | возможна при подключении клемм AC/L как DC+ и AC/N как DC- |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | ограничение тока постоянного уровня, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 56...65 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Охлаждение | свободная воздушная конвекция |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Соответствие требованиям к промышленному оборудованию | соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | соответствие BS EN/EN55032 (CISPR32) класс A, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс A, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, промышленный уровень, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2718,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 474,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 125,2 × 113,5 мм (Ш × В × Г) |
| Масса | 0,6 кг |
| Упаковка | 20 шт., 13 кг, 1,02 куб. фута |
Механическое исполнение и подключение
Источник питания предназначен для установки на DIN рейку типов TS35/7.5 или TS35/15. Исполнение корпуса соответствует Case No. 992D.
| Клеммная колодка | Номер вывода | Назначение |
| TB1 | 1 | FG, функциональное заземление |
| TB1 | 2 | AC/N или DC- |
| TB1 | 3 | AC/L или DC+ |
| TB2 | 1, 2 | Выход постоянного тока -V |
| TB2 | 3, 4 | Выход постоянного тока +V |
На лицевой панели предусмотрены индикация DC OK и подстроечный элемент +V ADJ. для регулировки выходного напряжения.
Характеристики снижения мощности
При входном напряжении 230 В AC источник способен работать с полной нагрузкой до температуры окружающей среды, определяемой кривой снижения мощности. Для исполнения 48 В при 230 В AC полная нагрузка допустима примерно до 50 °C, далее требуется снижение нагрузки. При питании от 115 В AC снижение мощности начинается при более низкой температуре. При вертикальном монтаже необходимо учитывать график дерейтинга.
По статической характеристике при входном напряжении ниже 100 В AC требуется снижение допустимой нагрузки; в диапазоне примерно 100...264 В AC допускается работа до 100% нагрузки.
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по ЭМС. |
| 5 | Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | При низком входном напряжении может потребоваться снижение мощности; необходимо учитывать кривую дерейтинга. |
| 7 | Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
| 8 | Некоторые исполнения могут поставляться без маркировки BIS. |
