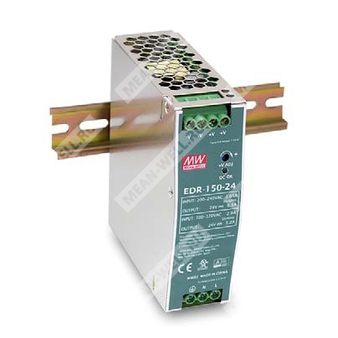

EDR-150-24 - промышленный одноканальный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 24 В постоянного тока.
Назначение
EDR-150-24 — экономичный узкий источник питания в металлическом корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания промышленной аппаратуры управления, оборудования автоматизации, полупроводникового технологического оборудования и электромеханических систем. Модель обеспечивает выход 24 В постоянного тока и рассчитана на мощность до 156 Вт при питании от сети 230 В AC.
Расшифровка партномера
| Элемент |
Значение |
Расшифровка |
| EDR |
Серия |
Промышленный источник питания на DIN рейку |
| 150 |
Номинальный класс мощности |
Серия 150 Вт |
| 24 |
Выходное напряжение |
24 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной воздушной конвекции.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Металлический корпус с улучшенным теплоотводом.
- КПД до 87%.
- Работа в диапазоне температур окружающей среды от -20 до +60 °C при естественной конвекции.
- Режим ограничения тока постоянным током при перегрузке, пригодный для индуктивных и емкостных нагрузок.
- Соответствие требованиям по гармоническим токам.
- Испытание при 100% нагрузке.
- Одобрение для применения в промышленном оборудовании управления.
- Уровень промышленной помехоустойчивости.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
EDR-150-24 представляет собой узкий промышленный источник питания на DIN рейку, обеспечивающий мощность до 156 Вт при входном напряжении 230 В AC. Серия адаптирована для установки на монтажные рейки TS35/7.5 и TS35/15. Ширина корпуса составляет 40 мм, что позволяет экономить пространство внутри шкафа.
Источник питания принимает полный диапазон входного напряжения переменного тока от 90 до 264 В AC и соответствует требованиям BS EN/EN61000-3-2 по гармоническим токам при нагрузке не более 80%.
Металлический корпус улучшает отвод тепла. При типовом КПД 87% устройство способно работать в диапазоне температур окружающей среды от -20 до +60 °C в условиях естественной конвекции. Для защиты от перегрузки реализован режим ограничения выходного тока, что делает источник пригодным для питания различных индуктивных и емкостных нагрузок.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
6,5 А при 230 В AC; 5,2 А при 115 В AC |
| Диапазон тока |
0...6,5 А при 230 В AC; 0...5,2 А при 115 В AC |
| Номинальная мощность |
156 Вт при 230 В AC; 125 Вт при 115 В AC |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...28 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, нарастания |
1500 мс, 60 мс при 230 В AC; 3000 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC; 127...370 В DC |
| Работа от постоянного напряжения |
Возможна при подключении AC/L к DC+ и AC/N к DC- |
| Диапазон частоты |
47...63 Гц |
| Типовой КПД |
87% |
| Потребляемый ток по входу |
2,6 А при 115 В AC; 1,7 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки |
менее 1 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...130% от номинальной выходной мощности при 230 В AC; режим ограничения постоянным током, автоматическое восстановление после устранения перегрузки |
| Защита от перегрузки |
105...150% от номинальной выходной мощности при 115 В AC; режим ограничения постоянным током, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
29...33 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -20 до +60 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, соответствие BS EN/EN60204-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс A, BS EN/EN61000-3-2 класс A при нагрузке не более 80%, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс A |
| Электромагнитная помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, BS EN/EN50082-2, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2717,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 472,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125,2 x 113,5 мм (Ш x В x Г) |
| Масса |
0,6 кг |
| Упаковка |
20 шт.; 13 кг; 1,16 куб. фута |
Механическое исполнение и подключение
Корпус выполнен в исполнении Case No. 992D. Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
| Клеммник |
Контакт |
Назначение |
| TB1 |
1 |
FG |
| TB1 |
2 |
AC/N или DC- |
| TB1 |
3 |
AC/L или DC+ |
| TB2 |
1, 2 |
Выход DC -V |
| TB2 |
3, 4 |
Выход DC +V |
На лицевой панели предусмотрены регулировка выходного напряжения и индикация состояния DC OK.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения мощности.
- В диапазоне 90...100 В AC используется режим hiccup, автоматическое восстановление происходит после устранения аварийного состояния.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
Характер снижения мощности
При входном напряжении 230 В AC допускается работа со 100% нагрузкой в основном диапазоне температур до области около +50 °C с последующим снижением допустимой нагрузки до +60 °C. При входном напряжении 115 В AC снижение допустимой нагрузки начинается раньше. По статической характеристике при низком входном напряжении 90...100 В доступно около 70...80% нагрузки, в диапазоне до 175 В нагрузка ограничена, а при 180...264 В обеспечивается 100% нагрузки.
