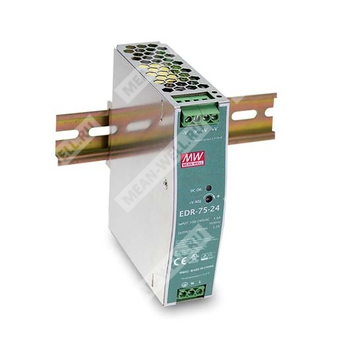

EDR-75-12 - однофазный промышленный источник питания на DIN рейку с выходом 12 В постоянного тока.
Назначение
EDR-75-12 — источник питания серии EDR-75 мощностью 75 Вт для промышленного применения, предназначенный для установки на монтажные рейки TS-35/7.5 или TS-35/15. Устройство преобразует сетевое переменное напряжение широкого диапазона в стабилизированное выходное напряжение 12 В постоянного тока и применяется в системах промышленного управления, автоматизации, технологическом оборудовании и электромеханической аппаратуре.
Расшифровка партномера
| Элемент обозначения | Значение |
| EDR | Серия промышленных одновыходных источников питания на DIN рейку |
| 75 | Номинальная выходная мощность, 75 Вт |
| 12 | Номинальное выходное напряжение, 12 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Металлический корпус, улучшающий отвод тепла.
- Ширина корпуса 32 мм, что обеспечивает экономию места в шкафу.
- Режим ограничения тока при перегрузке, пригодный для индуктивных и емкостных нагрузок.
- Соответствие требованиям по гармоническому току EN61000-3-2.
- 100% прогон при полной нагрузке.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
EDR-75 представляет собой экономичную узкую серию источников питания мощностью 75 Вт для монтажа на рейки TS-35/7.5 или TS-35/15. Конструкция выполнена в корпусе шириной 32 мм, что позволяет уменьшить занимаемое пространство внутри шкафа управления. Вся серия поддерживает полный диапазон входного переменного напряжения от 90 до 264 В и соответствует требованиям EN61000-3-2 по гармоническим составляющим входного тока.
Источник питания выполнен в металлическом корпусе, что повышает эффективность рассеяния тепла. При КПД до 85,5% модель EDR-75-12 может работать при температуре окружающей среды от минус 20 до плюс 60 °C в условиях естественной конвекции. Устройство оснащено режимом постоянного ограничения тока при перегрузке и имеет полный набор защит и сертификаций для промышленного применения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0…6,3 А |
| Номинальная выходная мощность | 75,6 Вт |
| Диапазон регулировки выходного напряжения | 12…14 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1200 мс, 60 мс при 230 В AC; 2000 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Подключение при входе постоянного тока | Работа возможна при подключении DC к клеммам AC/L(+) и AC/N(-) |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовой | 85,5% |
| Потребляемый ток по входу типовой | 1,45 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток типовой | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | Менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 14…17 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Входит в состав комплексной защиты изделия |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1; соответствует BS EN/EN60204-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс A, BS EN/EN61000-3-2, -3, CNS15936 класс A, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 2777,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 506,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,51 кг |
| Упаковка | 28 шт.; 15,3 кг; 1,22 куб. фута |
| Охлаждение | Естественная конвекция воздуха |
| Частота преобразования | 85 кГц |
Подключение и монтаж
| Клеммник | Контакт | Назначение |
| TB1 | 1 | Защитное заземление |
| TB1 | 2 | AC/N или DC - |
| TB1 | 3 | AC/L или DC + |
| TB2 | 1, 2 | Выход постоянного тока -V |
| TB2 | 3, 4 | Выход постоянного тока +V |
| Параметр монтажа | Значение |
| Тип монтажной рейки | TS35/7.5 или TS35/15 |
| Допустимый монтаж | На DIN рейку |
| Индикация | DC OK |
| Регулировка выходного напряжения | Подстроечный элемент +V ADJ. |
Характер работы по нагрузке и входному напряжению
При входном напряжении 115 В AC и 230 В AC источник питания допускает работу с полной нагрузкой в пределах температурного диапазона до области начала снижения допустимой мощности согласно дерейтинговой кривой. Для исполнения 12 В при 230 В AC снижение нагрузки начинается примерно от 45 °C, а при 115 В AC допустимая нагрузка снижается более существенно в верхней части температурного диапазона. По статической характеристике полная нагрузка обеспечивается начиная примерно от 100 В AC до 264 В AC, при 90 В AC допустимая нагрузка снижена.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При длительной работе на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать кривую дерейтинга.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
