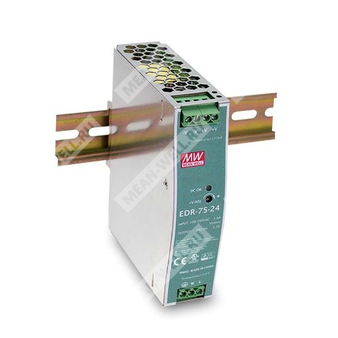

EDR-75-24 - промышленный одноканальный источник питания 24 В постоянного тока для монтажа на DIN рейку.
EDR-75-24 — источник питания серии EDR-75 в узком металлическом корпусе шириной 32 мм, предназначенный для питания систем промышленной автоматики, шкафного оборудования и электро-механической аппаратуры от сети переменного или постоянного тока. Модель рассчитана на установку на DIN рейку TS35/7.5 или TS35/15, поддерживает естественное воздушное охлаждение и оснащена полным набором защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| EDR |
Наименование серии источников питания для установки на DIN рейку |
| 75 |
Номинальный класс выходной мощности 75 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Металлический корпус с улучшенным теплоотводом.
- Узкий корпус шириной 32 мм для экономии места в шкафу.
- Режим ограничения тока при перегрузке, пригодный для индуктивных и емкостных нагрузок.
- Соответствие требованиям по промышленной помехоустойчивости.
- Полная нагрузочная прогонка 100%.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электро-механическая аппаратура.
Описание
EDR-75 представляет собой экономичную серию тонких источников питания мощностью 75 Вт для монтажа на DIN рейку TS35/7.5 или TS35/15. Конструктивная ширина корпуса 32 мм обеспечивает экономию монтажного пространства внутри шкафов и щитов. Вся серия работает в полном диапазоне входного переменного напряжения от 90 до 264 В и соответствует требованиям EN61000-3-2 по гармоническим составляющим тока.
Источник питания выполнен в металлическом корпусе, повышающем эффективность рассеяния тепла. При КПД до 87,5% модель EDR-75-24 способна работать при температуре окружающей среды от минус 20 до плюс 60 °C в условиях естественной конвекции воздуха. Устройство оснащено режимом постоянного ограничения тока при перегрузке, что обеспечивает устойчивую работу с различными индуктивными и емкостными нагрузками. Наличие полного набора защит и сертификаций для промышленного оборудования делает EDR-75-24 пригодным для применения в составе промышленных систем электропитания.
Выходные параметры
| Параметр |
Значение для EDR-75-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
3,2 А |
| Диапазон выходного тока |
0…3,2 А |
| Номинальная выходная мощность |
76,8 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24…28 В |
| Точность установки выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска, нарастания |
1200 мс, 60 мс при 230 В переменного тока; 2000 мс, 60 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр |
Значение для EDR-75-24 |
| Диапазон входного напряжения |
90…264 В переменного тока; 127…370 В постоянного тока |
| Подключение при входе постоянного тока |
Работа возможна при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты |
47…63 Гц |
| КПД, типовое значение |
87,5% |
| Потребляемый ток от сети, типовое значение |
1,45 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Пусковой ток, типовое значение |
20 А при 115 В переменного тока; 35 А при 230 В переменного тока |
| Ток утечки |
Менее 1 мА при 240 В переменного тока |
Параметры защиты
| Параметр |
Значение для EDR-75-24 |
| Защита от перегрузки |
105…130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока по постоянному уровню, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
29…33 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Параметры окружающей среды
| Параметр |
Значение для EDR-75-24 |
| Рабочая температура |
от -20 до +60 °C |
| Условия по температуре |
С учетом кривой снижения мощности |
| Рабочая влажность |
20…95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10…95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость |
Компонент: 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для EDR-75-24 |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс A, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS15936 класс A |
| Электромагнитная помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, конструктив и упаковка
| Параметр |
Значение для EDR-75-24 |
| Наработка на отказ MTBF |
2777,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 506,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса |
0,51 кг |
| Упаковка |
28 шт.; 15,3 кг; 1,22 куб. фута |
| Тип охлаждения |
Свободная конвекция воздуха |
| Частота преобразования |
85 кГц |
Механические данные и подключение
| Параметр |
Значение |
| Тип монтажной рейки |
TS35/7.5 или TS35/15 |
| Клеммная колодка TB1, вывод 1 |
FG |
| Клеммная колодка TB1, вывод 2 |
AC/L или DC+ |
| Клеммная колодка TB1, вывод 3 |
AC/N или DC- |
| Клеммная колодка TB2, выводы 1, 2 |
Выход постоянного тока -V |
| Клеммная колодка TB2, выводы 3, 4 |
Выход постоянного тока +V |
| Регулировка выходного напряжения |
Подстроечный элемент +V ADJ. на лицевой панели |
| Индикация состояния |
Светодиод DC OK |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает точность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Необходимо учитывать кривую снижения мощности.
- При рабочей высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
