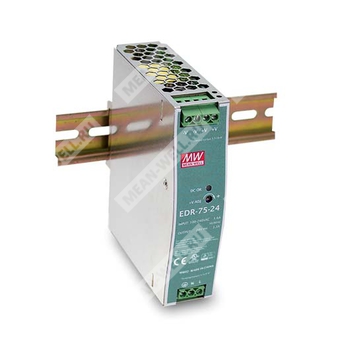

EDR-75-48 - однофазный AC/DC источник питания 48 В для монтажа на DIN рейку и питания промышленной аппаратуры.
Общее описание
EDR-75-48 представляет собой источник питания серии EDR-75 мощностью 75 Вт класса промышленного применения, предназначенный для установки на монтажные рейки TS35/7.5 или TS35/15. Исполнение ориентировано на применение в шкафах управления и системах автоматизации, где требуется компактный корпус, естественное охлаждение и универсальный вход по переменному току.
Модель выполнена в металлическом корпусе шириной 32 мм, что снижает занимаемое пространство внутри шкафа. Серия рассчитана на работу от полного диапазона входного напряжения переменного тока от 90 до 264 В и соответствует требованиям по гармоническим токам. За счет естественной конвекции и КПД до 88,5% устройство может эксплуатироваться при температуре окружающей среды от минус 20 до плюс 60 °C с учетом кривой снижения мощности.
Источник питания оснащен защитами от короткого замыкания, перегрузки, перенапряжения и перегрева. Режим защиты от перегрузки реализован по принципу ограничения тока с автоматическим восстановлением после устранения аварийного состояния. Устройство предназначено для промышленных систем управления, оборудования полупроводникового производства, фабричной автоматизации и электромеханической аппаратуры.
Расшифровка партномера
| Фрагмент партномера | Значение |
| EDR | Наименование серии источников питания для монтажа на DIN рейку |
| 75 | Номинальная выходная мощность, класс 75 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Металлический корпус с улучшенным теплоотводом.
- Узкий корпус шириной 32 мм для экономии места в шкафу.
- Соответствие промышленному уровню помехоустойчивости.
- Пригодность для индуктивных и емкостных нагрузок благодаря режиму ограничения тока при перегрузке.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0...1,6 А |
| Номинальная выходная мощность | 76,8 Вт |
| Диапазон подстройки выходного напряжения | 48...55 В |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1200 мс, 60 мс при 230 В AC; 2000 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Подключение при входе постоянного тока | Работа возможна при подключении AC/L к DC+, AC/N к DC- |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовое значение | 88,5% |
| Потребляемый ток по входу, типовое значение | 1,45 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, типовое значение | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 56...65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от минус 20 до плюс 60 °C, см. кривую снижения мощности |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1; соответствует BS EN/EN60204-1 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия помех | Соответствует BS EN/EN55032, CISPR32 класс A, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс A, EAC TP TC 020 |
| Устойчивость к помехам | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, BS EN/EN50082-2; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 2777,2 тыс. ч минимум по Telcordia SR-332; 506,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 x 125,2 x 102 мм |
| Масса | 0,51 кг |
| Упаковка | 28 шт.; 15,3 кг; 1,22 куб. фута |
| Частота преобразования | 85 кГц |
Механическое исполнение и подключение
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Габаритные размеры корпуса: 32 x 125,2 x 102 мм.
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | FG, функциональное заземление |
| TB1 | 2 | AC/N или DC- |
| TB1 | 3 | AC/L или DC+ |
| TB2 | 1, 2 | Выход постоянного тока -V |
| TB2 | 3, 4 | Выход постоянного тока +V |
Характер работы по нагрузке и охлаждению
Охлаждение осуществляется естественной конвекцией. Для длительной работы при полной мощности рекомендуется соблюдать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
При пониженном входном напряжении может потребоваться снижение выходной мощности. При эксплуатации на высоте более 2000 м снижение по температуре окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Для постоянной работы при полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение мощности; следует учитывать кривую снижения нагрузки.
- Для моделей без вентилятора при рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м.
