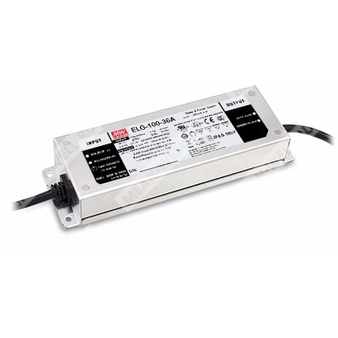

ELG-100-24A-3Y - AC/DC LED-драйвер постоянного напряжения с режимом стабилизации тока для питания светодиодных модулей.
Расшифровка партномера
| Элемент | Значение |
| ELG | Серия источников питания для светодиодного освещения (металлический корпус, IP-защита, активная PFC). |
| 100 | Номинальная серия по мощности: 70–100 Вт (типовой класс изделия ~100 Вт). |
| 24 | Номинальное выходное напряжение: 24 В (модель ELG-100-24). |
| A | Исполнение с регулировкой выходного напряжения и выходного тока встроенным подстроечным резистором; класс защиты IP65. |
| 3Y | Входное подключение 3-проводное (L, N, PE). |
Назначение и область применения
- Питание светодиодных систем: уличное, архитектурное, промышленное (bay), прожекторное освещение.
- Работа в режимах: стабилизация напряжения + стабилизация тока (двухрежимный выход).
- Конструктив: металлический корпус; для внутренней и наружной установки.
- Тип «HL»: для применения в опасных (классифицированных) зонах Class I, Division 2.
Ключевые особенности исполнения ELG-100-24A-3Y
- Двухрежимный выход: режим постоянного напряжения и режим постоянного тока.
- Активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания).
- Низкое потребление без нагрузки: <0,5 Вт (для Blank/A/Dx/D2).
- Степень защиты: IP65 (для типа A).
- Регулировка выходного напряжения и тока: встроенный потенциометр (для типов A/AB).
Параметры выхода (ELG-100-24, для типа A применимы диапазоны регулировки)
| Параметр | Значение |
| Номинальное постоянное напряжение | 24 В |
| Диапазон выходного напряжения (рабочий) | 12–24 В |
| Область стабилизации тока (режим CC) | 12–24 В |
| Номинальный выходной ток | 4,0 А |
| Диапазон регулировки выходного напряжения (тип A/AB) | 21,6–26,4 В |
| Диапазон регулировки выходного тока (тип A/AB) | 2–4 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100–305 В AC |
| Диапазон входного напряжения постоянного тока | 142–431 В DC (непрерывно) |
| Перенапряжение по входу (допустимые режимы) | 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | PF≥0,97 (115 В AC); PF≥0,95 (230 В AC); PF≥0,92 (277 В AC) |
| Полный коэффициент гармоник | <20% (нагрузка ≥50% при 115 В AC; ≥60% при 230 В AC; ≥75% при 277 В AC) |
| Входной ток (тип.) | 1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (ширина импульса 850 мкс при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Макс. число БП на автомат 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Энергетические показатели
| Параметр | Значение |
| КПД (тип.) для 24 В модели | 88% |
| Потребление без нагрузки | <0,5 Вт (для Blank/A/Dx/D2) |
Защиты
| Функция | Значение |
| Перегрузка по току | 95–108% (ограничение тока, автоматическое восстановление после устранения причины) |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения причины |
| Перенапряжение на выходе (для 24 В модели) | 28–34 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электробезопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–корпус, выход–корпус) |
| Требование по заземлению корпуса | Корпус: защитное заземление (Protective Earth) |
ЭМС
| Параметр | Значение |
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; импульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Диапазон температуры корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | Для высоты >2000 м: 3,5°C/1000 м (бесвентиляторные модели) |
Конструктив, подключение и степень защиты
| Параметр | Значение |
| Степень защиты оболочки | IP65 (тип A) |
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Входное подключение (исполнение 3Y) | AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Выходные проводники | Vo+ (красный), Vo- (чёрный) |
| Рекомендуемое положение при монтаже | Указано как «Recommend Mounting Direction» (ориентация корпуса в горизонтальной плоскости) |
Временные параметры
| Параметр | Значение |
| Время запуска/нарастания (прим.) | 1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (прим.) | 15 мс (115 В AC); 10 мс (230 В AC) |
Надёжность
| Параметр | Значение |
| MTBF (мин.) | 2920,8 тыс. часов (Telcordia SR-332); 282,9 тыс. часов (MIL-HDBK-217F, 25°C) |
Нормативы безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для ряда моделей серии, включая 24/24A); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IP65 или IP67 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и оконечных конденсаторов 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом «холодном» включении; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от монтажа и должны подтверждаться на уровне готового изделия.
- Для ресурса >50 000 ч рекомендуется контролировать Tcase (особенно точку tc/TMP) порядка 80°C или ниже.
- Для замечаний по установке и обеспечению влагозащиты следует руководствоваться руководством пользователя серии LED.
- Для исполнения 3Y: корпус рекомендуется подключать к PE для обеспечения требований ЭМС и безопасной эксплуатации.
- Для исполнения A/AB при применении «HL» необходимо учитывать особенности встроенного использования для соответствия требованиям «HL».
