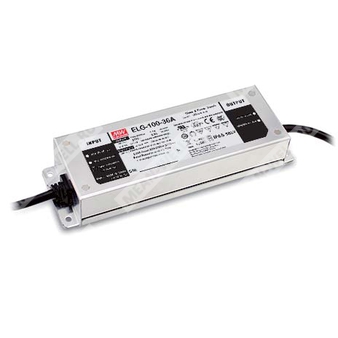

ELG-100-24B-3Y - AC/DC источник питания (LED-драйвер) для питания светодиодных нагрузок с режимами CV+CC и поддержкой 3-в-1 диммирования.
Расшифровка партномера
- ELG — серия герметичных LED-драйверов MEAN WELL.
- 100 — класс мощности серии (70…100 Вт, номинально 100 Вт семейство).
- 24 — номинальное выходное напряжение 24 В DC.
- B — исполнение с функцией 3-в-1 диммирования (0…10 В DC / 10 В PWM / резистор), степень защиты IP67.
- 3Y — входное подключение 3-проводное (L, N, PE).
Назначение и область применения
- Питание светодиодных систем: уличное освещение, архитектурная подсветка, промышленное/складское освещение, прожекторы.
- Работа в режиме постоянного напряжения либо постоянного тока (двухрежимная характеристика CV+CC).
- Металлический корпус, установка внутри/снаружи помещений при соблюдении условий по температуре корпуса.
Ключевые особенности
- Выход: постоянное напряжение + постоянный ток (автоматический переход по нагрузке).
- Активная коррекция коэффициента мощности (PFC).
- Исполнение Class 2 (как указано в перечне особенностей).
- Герметизация: IP67 (для B-Type).
- Малое потребление без нагрузки/в ожидании: <0,5 Вт (для B/AB/DA-Type указано «Standby power consumption <0.5W»).
Электрические параметры выхода (ELG-100-24B-3Y)
| Номинальное выходное напряжение |
24 В DC |
| Номинальная мощность |
96 Вт |
| Номинальный ток |
4,0 А |
| Область постоянного тока |
12…24 В |
| Диапазон регулировки напряжения (A/AB-Type) |
21,6…26,4 В |
| Диапазон регулировки тока (A/AB-Type) |
2…4 А |
| Ток (для режима CC/CV согласно таблице) |
2…4 А |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск по напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Функции диммирования (исполнение B)
| Тип управления |
3-в-1: 0…10 В DC, 10 В PWM (100 Гц…3 кГц), резистор |
| Подключение |
Между DIM+ и DIM− (не соединять DIM− с Vo−) |
| Ток источника диммирования (тип.) |
100 мкА |
| Минимальный уровень диммирования |
Около 8% (при 0%
|
| Отключение по диммированию |
Ток может упасть до 0% при ~0 кОм или 0 В DC, либо PWM 0% скважности |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 ч; 360 В AC на 1 ч |
| Частота сети |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 @115 В AC; PF ≥0,95 @230 В AC; PF ≥0,92 @277 В AC |
| Полное гармоническое искажение тока |
<20% (нагрузка: ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Входной ток |
1,1 А @115 В AC; 0,6 А @230 В AC; 0,5 А @277 В AC |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, при 50% Ipeak) @230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА @277 В AC |
| Время запуска/нарастания |
1000 мс, 80 мс @115 В AC; 500 мс, 100 мс @230 В AC |
| Время удержания (тип.) |
15 мс @115 В AC; 10 мс @230 В AC |
| Макс. число БП на автомат 16 А |
3 шт. (характеристика B) / 6 шт. (характеристика C) при 230 В AC |
КПД и энергопотребление
| КПД (тип.) |
88% (для 24 В модели) |
| Потребление без нагрузки / в ожидании |
Standby <0,5 Вт (для B/AB/DA-Type) |
Защиты
| Перегрузка по току |
95…108% (ограничение тока, автовосстановление после снятия перегрузки) |
| Короткое замыкание |
Hiccup-режим, автовосстановление после устранения КЗ |
| Перенапряжение |
28…34 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (для вход-выход, вход-FG, выход-FG) |
Условия эксплуатации и окружающая среда
| Температура корпуса (рабочая) |
Tcase = −40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| Высота эксплуатации (дерейтинг) |
При высоте >2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м (безвентиляторные модели) |
ЭМС и соответствие требованиям
| ЭМС (излучение) |
Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry»; грозоимпульс: Line-Earth 6 кВ, Line-Line 4 кВ |
| Стандарты безопасности (перечень) |
UL8750 (тип “HL”); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для ряда моделей, включая 24/24B); GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Механические параметры
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Корпус |
Металлический; функциональное заземление корпуса |
| Степень защиты |
IP67 (для B-Type) |
Подключение (исполнение 3Y)
| Вход сети |
AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Выход DC |
Vo+ (красный), Vo− (чёрный) |
| Диммирование |
DIM+ (фиолетовый), DIM− (розовый) |
| Требование по PE |
Корпус рекомендуется подключать к PE для обеспечения ЭМС и безопасной эксплуатации |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область постоянного тока: см. раздел «Методы питания LED-модуля»; для DA-типа область CC составляет 60…100% от максимального напряжения при номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Соблюдать руководство пользователя по применению и условиям обеспечения степени влагозащиты при монтаже.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания допускается использовать только «за выключателем», без постоянного подключения к сети.
- Для A/AB-типов необходимо учитывать требования при применении по типу HL.
