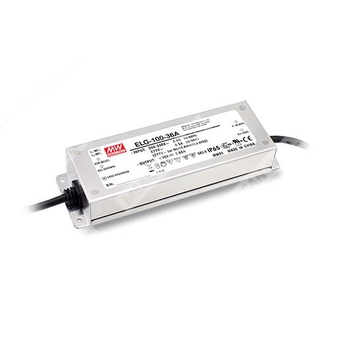

ELG-100-24B - герметичный AC/DC LED-драйвер для питания светодиодных нагрузок 24 В с поддержкой диммирования.
Расшифровка партномера
- ELG — семейство светодиодных источников питания MEAN WELL (серия ELG).
- 100 — номинальный класс мощности серии (≈70…100 Вт в зависимости от входного напряжения и условий).
- 24 — номинальное выходное напряжение 24 В DC.
- B — исполнение с функцией диммирования 3-в-1 (0…10 В DC / 10 В PWM / резистивное управление) и степенью защиты IP67.
Назначение и принцип работы
ELG-100-24B — AC/DC драйвер для светодиодных систем, поддерживающий два режима работы выходного каскада:
постоянное напряжение и постоянный ток (ограничение тока в заданной области напряжений).
Возможна работа как в режиме прямого питания LED (постоянный ток), так и в режиме постоянного напряжения (как правило, при использовании дополнительных DC/DC драйверов).
Ключевые особенности
- Выход: режимы постоянного напряжения + постоянного тока (двухрежимная характеристика).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус; функциональное заземление корпуса (FG/PE) — в зависимости от варианта подключения.
- Исполнение для установки внутри/снаружи помещений; степень защиты по IP — см. ниже.
- Низкое потребление без нагрузки/в ожидании: <0,5 Вт (для типов Blank/A/Dx/D2); для B/AB/DA — потребление в ожидании <0,5 Вт.
Степень защиты и исполнение
| Параметр | Значение |
| Степень защиты IP (для типа B) | IP67 |
| Корпус | Металлический |
| Класс по изоляции/исполнению | Класс 2 (источник питания) |
Выходные параметры (ELG-100-24B)
| Параметр | Значение |
| Номинальное выходное напряжение DC | 24 В |
| Область постоянного тока | 12…24 В |
| Номинальный выходной ток | 4,0 А |
| Диапазон выходного тока (ограничение) | 2…4 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон подстройки выходного напряжения | Для A/AB-типа только (встроенный потенциометр); для B-типа — не указан |
| Диапазон подстройки выходного тока | Для A/AB-типа только (встроенный потенциометр); для B-типа — не указан |
| Время запуска/нарастания | 1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC); 10 мс (230 В AC) |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения AC | 100…305 В AC |
| Диапазон входного напряжения DC | 142…431 В DC (непрерывно); 320 В AC на 24 ч; 360 В AC на 1 ч |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,97 (115 В AC); ≥0,95 (230 В AC); ≥0,92 (277 В AC) |
| Полные гармонические искажения тока | THD <20% (нагрузка ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Ток потребления AC | 1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (230 В AC; twidth=850 мкс при 50% Ipeak), согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Эффективность (тип.)
| Параметр | Значение |
| КПД (тип.) для 24 В модели | 88% |
Диммирование (исполнение B: 3-в-1)
| Параметр | Значение |
| Методы управления яркостью | 0…10 В DC; 10 В PWM; резистивное управление |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника на входе диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | Около 8% |
| Поведение при малом сигнале | Ток может снижаться до 0% при ~0 кОм или 0 В DC, либо PWM 0% duty |
| Ограничение подключения | Запрещено соединять DIM- с Vo- |
| Рекомендации по применению | Рекомендуется прямое подключение к LED; не предназначен для работы с дополнительными драйверами |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95…108% |
| Короткое замыкание | Hiccup-режим, автовосстановление после устранения неисправности |
| Перегрузка (переток) | Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытание | Значение |
| Вход–выход | 3,75 кВ AC |
| Вход–корпус/земля (FG) | 2,0 кВ AC |
| Выход–корпус/земля (FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (излучение и устойчивость)
| Параметр | Значение |
| Излучаемые/проводимые помехи | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15/KN61547 |
| Устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульс: Линия–Земля 6 кВ, Линия–Линия 4 кВ |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Дерейтинг по высоте | Для высот >2000 м: 3,5°C/1000 м (безвентиляторные модели); 5°C/1000 м (вентиляторные) |
Механические параметры
| Параметр | Значение |
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт./14,2 кг/0,72 CUFT |
Соответствие требованиям безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для ряда моделей, включая 24/24B); GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Подключение (общее)
- Вход AC: L (коричневый), N (синий). Для варианта 3Y дополнительно PE (зелёно-жёлтый).
- Выход DC: Vo+ (красный), Vo- (чёрный).
- Для типа B: провода диммирования DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область постоянного тока см. раздел «Методы питания LED модуля»; для типа DA область постоянного тока составляет 60…100% от максимального напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, на конце — параллельно 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, стабилизацию по сети и по нагрузке.
- При низких входных напряжениях может потребоваться дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном старте; циклическое включение/выключение может увеличивать время запуска.
- Источник питания рассматривается как компонент конечного оборудования; итоговую ЭМС необходимо подтверждать на уровне конечного изделия.
- Потребление без нагрузки <0,5 Вт для типов Blank/A/Dx/D2; для B/AB/DA — потребление в ожидании <0,5 Вт.
- Для соблюдения актуальных требований ErP данный LED-источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Модели D2 требуют программирования при подключённой нагрузке.
- Перед применением учитывать требования руководства пользователя по установке и обеспечению степени влагозащиты IP.
- Подключение корпуса к PE рекомендуется для обеспечения ЭМС и безопасной эксплуатации.
