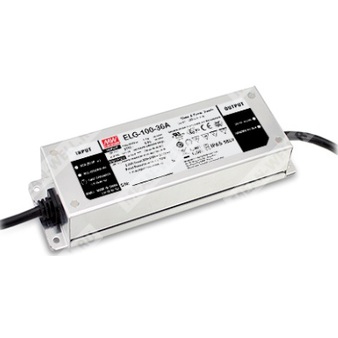

ELG-100-24DA-3Y - AC/DC драйвер светодиодов постоянного напряжения/постоянного тока с интерфейсом DALI и 3‑проводным входом (L/N/PE).
Расшифровка партномера
ELG — серия источников питания (LED драйвер, CV+CC).
100 — серия по мощности (класс 100 Вт).
24 — номинальное выходное напряжение 24 В DC.
DA — исполнение с управлением по DALI (DALI интерфейс на первичной стороне).
3Y — 3‑проводный вход: AC/L, AC/N, PE (защитное заземление).
Назначение и принцип работы
- Драйвер рассчитан на питание светодиодных нагрузок и может работать в режиме постоянного тока (direct drive) или постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Выходная характеристика: область постоянного напряжения → область постоянного тока → защита (hiccup) при перегрузке.
- Корпус металлический; для обеспечения ЭМС и безопасности требуется подключение корпуса к PE.
Основные идентифицируемые параметры модели ELG-100-24DA-3Y
| Серия |
MEAN WELL ELG-100 |
| Тип преобразования |
AC/DC |
| Режим стабилизации |
Постоянное напряжение + постоянный ток (CV+CC) |
| Номинальная мощность |
96 Вт (для 24 В исполнения) |
| Номинальное выходное напряжение |
24 В DC |
| Степень защиты оболочки |
IP67 (для DA‑исполнения) |
| Интерфейс управления |
DALI (DA‑тип) |
| Вход |
3‑проводный: L/N/PE (3Y) |
Выходные параметры (DC)
| Номинальное выходное напряжение |
24 В |
| Номинальный ток |
4,0 А |
| Номинальная мощность |
96 Вт |
| Диапазон выходного напряжения |
12–24 В |
| Область стабилизации тока |
12–24 В |
| Пульсации и шум (макс.) |
200 мВп-п |
| Точность по выходному напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления/нарастания (тип.) |
1000 мс / 80 мс (115 В AC); 500 мс / 100 мс (230 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC); 10 мс (230 В AC) |
Входные параметры (AC)
| Диапазон входного напряжения |
100–305 В AC |
| Диапазон входного напряжения (DC) |
142–431 В DC (непрерывно) |
| Перенапряжение по входу (стойкость) |
320 В AC на 24 часа; 360 В AC на 1 час |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Полные гармонические искажения |
< 20% (нагрузка ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Входной ток (тип.) |
1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
Управление и регулирование (DA‑исполнение)
| Интерфейс |
DALI (первичная сторона) |
| Подключение |
Сигнал DALI между DA+ и DA- |
| Адресация/группы |
64 адреса, 16 групп |
| Первый шаг |
Фиксирован на 8% выхода |
| Соответствие стандартам DALI |
IEC 62386-101, 102 (207 — по запросу) |
Потребление без нагрузки / ожидание
| Потребление без нагрузки / ожидание |
< 0,5 Вт (для типов B / AB / DA) |
Эффективность
| КПД (тип.) |
88% (24 В исполнение) |
Защиты
| Перегрузка по току |
95–108% (ограничение тока, автоматическое восстановление после снятия неисправности) |
| Короткое замыкание |
Hiccup-режим, автоматическое восстановление после снятия неисправности |
| Перенапряжение на выходе |
28–34 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (излучение/устойчивость)
| ЭМС излучение |
BS EN/EN 55015; BS EN/EN 61000-3-2 Класс C (при нагрузке ≥60%); BS EN/EN 61000-3-3; GB/T 17743; GB 17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (уровень light industry); импульсные перенапряжения: Линия–Земля 6 кВ, Линия–Линия 4 кВ |
Безопасность и классификации
| Стандарты безопасности |
UL 8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; BIS IS15885 (для ряда моделей серии, включая 24/24DA); GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
| SELV |
Указано для серии (маркировка SELV) |
| Исполнение «HL» |
Тип «HL» для применения в Class I, Division 2 (hazardous classified) — указано для серии |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса |
Tcase: -40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10–500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте |
3,5°C/1000 м для безвентиляторных моделей при высоте >2000 м |
Механические параметры и подключение
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт.; 14,2 кг; 0,72 CUFT |
| Исполнение ввода (3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёно/жёлтый) |
| Подключение выхода |
Vo+ (красный), Vo- (чёрный) |
| Подключение DALI |
DA+ и DA- (на схеме серии обозначены как DIM+/DIM- для универсального разъёма типов B/DA/D2) |
| Кабель входа (3Y) |
SJOW 17AWG×3C или H05RN-F 1,0 мм² |
| Кабель выхода |
SJOW 17AWG×2C или H05RN-F 1,0 мм² |
| Рекомендованная ориентация монтажа |
Указана в разделе Recommend Mounting Direction (схема) |
Степень защиты (IP)
| Степень защиты |
IP67 (DA‑тип) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Способы питания LED модуля». Для DA‑типа область постоянного тока составляет 60%–100% от максимального выходного напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходному напряжению включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой мощности; см. «Статические характеристики».
- Время установления измерено при первом «холодном» включении; переключение ВКЛ/ВЫКЛ может увеличивать время установления.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие ЭМС на изделии в сборе.
- Серия соответствует типовой наработке при Tcase (в т.ч. точка tc/TMP по DLC) порядка 80°C или ниже.
- Для замечаний по применению и установке с учётом IP влагозащиты требуется руководство пользователя (LED_EN.pdf).
- Для соответствия требованиям актуального ErP для светильников данный источник должен использоваться за выключателем и не быть постоянно подключённым к сети.
- Для A/AB-типов требуется учёт встраивания для соответствия применению Type HL.
