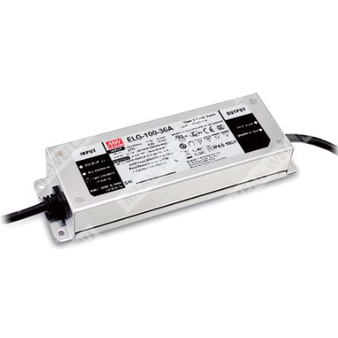

ELG-100-24DA - герметичный AC/DC драйвер светодиодов с выходом 24 В и управлением по DALI.
Расшифровка партномера
| ELG |
Серия LED-драйверов (комбинированный режим: стабилизация напряжения + стабилизация тока) |
| 100 |
Класс мощности серии (номинально 100 Вт) |
| 24 |
Номинальное выходное напряжение 24 В DC |
| DA |
Исполнение с интерфейсом DALI (управление по DALI, первичная сторона) |
Назначение и область применения
- Питание светодиодных систем в режимах стабилизации напряжения и/или тока (в зависимости от режима работы нагрузки).
- Применения: уличное LED-освещение, архитектурное освещение, складское/промышленное освещение, прожекторное освещение.
- Отмечено применение типа «HL» для использования в опасных (классифицированных) зонах Class I, Division 2.
Ключевые особенности серии
- Комбинированный выход: стабилизация напряжения + стабилизация тока.
- Металлический корпус; функциональное заземление корпуса (рекомендуется подключение к PE).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания).
- Герметичное исполнение для внутренней/наружной установки (IP65/IP67 в зависимости от типа).
Степень защиты
| IP |
IP67 (для исполнения DA) |
Параметры выхода (ELG-100-24)
| Номинальное выходное напряжение |
24 В DC |
| Диапазон выходного напряжения (область стабилизации тока) |
12…24 В |
| Номинальный выходной ток |
4,0 А |
| Номинальная мощность |
96 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
21,6…26,4 В (регулируемо только для A/AB-типа встроенным потенциометром) |
| Диапазон регулировки выходного тока |
2…4 А (регулируемо только для A/AB-типа встроенным потенциометром) |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска / нарастания |
1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC); 10 мс (230 В AC) |
Параметры входа
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Полное гармоническое искажение тока |
<20% (нагрузка ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Входной ток |
1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Утечка тока |
<0,75 мА / 277 В AC |
| Макс. количество БП на автомат 16 А |
3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
Энергопотребление без нагрузки / в ожидании
| Потребление без нагрузки |
<0,5 Вт (для типов Blank / A / Dx / D2) |
| Потребление в ожидании |
<0,5 Вт (для типов B / AB / DA) |
Эффективность
| КПД (тип.) |
88% (для модели 24 В) |
Защиты
| Перегрузка по току |
95…108% |
| Короткое замыкание |
Режим «hiccup», авто-восстановление после устранения неисправности |
| Перегрузка |
Ограничение тока, авто-восстановление после устранения неисправности |
| Перенапряжение на выходе |
28…34 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-корпус (FG): 2,0 кВ AC; выход-корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (для вход-выход, вход-FG, выход-FG) |
Интерфейс управления (DA)
| Тип интерфейса |
DALI (первичная сторона) |
| Подключение |
Сигнал DALI между DA+ и DA- |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг диммирования |
Фиксирован на 8% выхода |
| Соответствие стандартам DALI |
IEC 62386-101, 62386-102 (62386-207 по запросу) |
ЭМС (излучение и помехоустойчивость)
| ЭМС излучение |
Соответствие BS EN/EN 55015; BS EN/EN 61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN 61000-3-3; GB/T 17743; GB 17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (уровень light industry); грозоимпульсная стойкость: Линия-Земля 6 кВ, Линия-Линия 4 кВ |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) при работе |
-40…+90°C |
| Макс. температура корпуса |
+90°C |
| Влажность при работе |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X,Y,Z |
| MTBF |
2920,8 тыс. часов мин. (Telcordia SR-332); 282,9 тыс. часов мин. (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт./14,2 кг/0,72 куб.фута |
Соответствие требованиям безопасности
| Стандарты безопасности |
UL 8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; BIS IS 15885 (для ряда исполнений, включая 24/24DA); GB 19510.1, GB 19510.14; IP65 или IP67; KC 61347-1, KC 61347-2-13 |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Метод питания LED-модуля: см. раздел «Методы питания LED-модуля». Для исполнения DA область стабилизации тока составляет 60…100% от максимального выходного напряжения при выдаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой мощности; ориентироваться по графикам статической характеристики.
- Время запуска измеряется при первом «холодном» старте; переключение ВКЛ/ВЫКЛ может увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от установки, изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС на собранном изделии.
- Типовой ресурс >50 000 часов достигается при температуре корпуса (точка tc/TMP) порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C на каждые 1000 м для безвентиляторных моделей (высоты более 2000 м).
- Для рекомендаций по применению и сохранению водозащиты необходимо руководствоваться руководством пользователя перед использованием.
- Для соблюдения требований актуального регламента ErP для светильников источник питания должен применяться только за выключателем, без постоянного подключения к сети.
- Для A/AB-исполнений требуется учитывать требования применения «Type HL» при встраивании.
