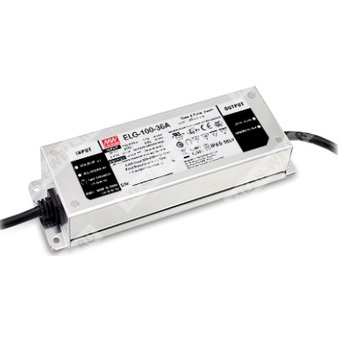

ELG-100-36A-3Y - AC/DC LED драйвер постоянного напряжения с режимом ограничения тока (CV+CC) для питания светодиодных модулей.
Идентификация и расшифровка партномера
Партномер: ELG-100-36A-3Y
- ELG — серия LED драйверов.
- 100 — номинальная мощность серии 100 Вт (класс 70~100 Вт).
- 36 — номинальное выходное напряжение 36 В.
- A — исполнение с подстройкой выходного напряжения и выходного тока встроенным потенциометром; степень защиты IP65.
- 3Y — вариант входного подключения с 3 проводами (L, N, PE).
Назначение и режим работы
- Двойной режим: стабилизация напряжения с переходом в режим стабилизации/ограничения тока (CV+CC).
- Возможность работы как в режиме постоянного тока (прямое питание LED), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Активная коррекция коэффициента мощности (PFC).
- Корпус металлический; функциональное заземление корпуса (рекомендовано подключение к PE).
- Применение: уличное, архитектурное, промышленное освещение, прожекторы; исполнение Type “HL” для Class I, Division 2 hazardous location (указано для серии).
Степень защиты и исполнение
| Степень защиты (IP) |
IP65 (для типа A) |
| Конструктив |
Металлический корпус, без вентилятора (естественная конвекция) |
| Класс |
Класс 2 (источник питания) |
| SELV |
Да (маркировка серии) |
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного напряжения (константный ток, область CC) |
18 ~ 36 В |
| Номинальный ток |
2,66 А |
| Номинальная мощность |
95,76 Вт |
| Пульсации и шум (макс.) |
250 мВ пик‑пик |
| Диапазон подстройки выходного напряжения |
32,4 ~ 39,6 В (для типов A/AB) |
| Диапазон подстройки тока |
1,33 ~ 2,66 А (для типов A/AB) |
| Допуск по выходному напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска/нарастания |
1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC); 10 мс (230 В AC) |
| Ограничение по току (защита) |
95 ~ 108% |
Входные параметры
| Диапазон входного напряжения |
100 ~ 305 В AC; 142 ~ 431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности (при полной нагрузке) |
PF≥0,97 (115 В AC); PF≥0,95 (230 В AC); PF≥0,92 (277 В AC) |
| Полный коэффициент гармоник |
<20% (нагрузка ≥50% при 115 В AC; ≥60% при 230 В AC; ≥75% при 277 В AC) |
| Входной ток AC |
1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Макс. количество БП на автомат 16 А |
3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Потребление без нагрузки |
<0,5 Вт (для типов Blank/A/Dx/D2) |
Электрическая безопасность и ЭМС
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
| Устойчивость к помехам |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; импульсные перенапряжения L-PE 6 кВ, L-L 4 кВ |
| Эмиссия помех |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3 и др. |
| Стандарты безопасности (серия) |
UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384 и др. |
Защиты
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения; восстановление после переподключения питания |
| Перегрев |
Отключение выходного напряжения; восстановление после переподключения питания |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = -40 ~ +90°C |
| Макс. температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
2920,8 тыс. ч (мин., Telcordia SR-332); 282,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
| Деградация по высоте |
3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Механические данные и подключение (исполнение 3Y)
| Габариты (Д×Ш×В) |
199 × 63 × 35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт./14,2 кг/0,72 CUFT |
| Вход (3Y, 3 провода) |
AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Выход |
Vo+ (красный), Vo- (чёрный) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область стабилизации тока см. в разделе методов питания LED модуля; для DA-типа область CC составляет 60%~100% максимального напряжения при отдаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно на конце линии.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может требоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом холодном старте; переключение ВКЛ/ВЫКЛ может приводить к увеличению времени запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; изготовитель конечного изделия должен повторно подтвердить соответствие по ЭМС на полной установке.
- Типичный ресурс >50 000 ч достигается при Tcase (точка tc/TMP по DLC) около 80°C или ниже.
- Для предупреждений по монтажу и обеспечению влагозащиты следует использовать руководство пользователя (LED_EN.pdf).
- Для соответствия последним требованиям ErP данный источник питания должен использоваться за выключателем и не быть постоянно подключённым к сети.
- Для типов A/AB при встраивании необходимо учитывать требования применения Type HL.
- Подключение корпуса к PE рекомендуется для обеспечения ЭМС и безопасности.
- Рекомендуемое положение монтажа приведено в руководстве по установке.
