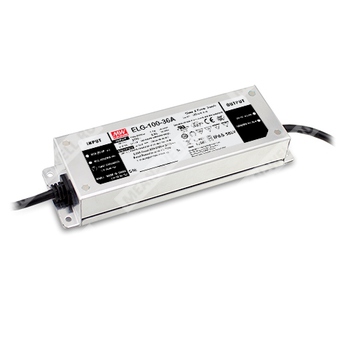

ELG-100-36B-3Y - AC/DC драйвер светодиодов 36 В с режимами постоянного напряжения и постоянного тока и поддержкой 3‑в‑1 диммирования.
Расшифровка партномера ELG-100-36B-3Y
- ELG — серия AC/DC LED драйверов (Constant Voltage + Constant Current).
- 100 — номинальная серия по мощности 100 Вт.
- 36 — номинальное выходное напряжение 36 В.
- B — исполнение с функцией 3‑в‑1 диммирования (0…10 В DC / 10 В PWM / резистор), степень защиты IP67.
- 3Y — входное подключение 3-проводное (L/N/PE).
Назначение и область применения
- Питание светодиодных модулей в режимах постоянного напряжения и постоянного тока.
- Применения: уличное освещение, архитектурная подсветка, освещение промышленных зон (bay lighting), прожекторное освещение.
- Исполнение «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2 (для соответствующих вариантов серии).
Ключевые особенности (по серии)
- Выход: режим постоянного напряжения + режим постоянного тока.
- Корпус металлический, функциональное заземление (FG/PE).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (power unit).
- Защита IP67 / IP65 (для ELG-100-36B-3Y: IP67 по коду типа B).
- Низкое потребление без нагрузки/в ожидании: <0,5 Вт (для B-типа: потребление в ожидании <0,5 Вт).
Таблица параметров: Выход (ELG-100-36)
| Номинальное выходное напряжение (DC) | 36 В |
| Диапазон выходного напряжения | 18…36 В |
| Номинальный ток | 2,66 А |
| Номинальная мощность | 95,76 Вт |
| Регион постоянного тока | 32,4…39,6 В |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска / нарастания (тип.) | 1000 мс, 80 мс / 115 В AC; 500 мс, 100 мс / 230 В AC |
| Время удержания (тип.) | 15 мс / 115 В AC; 10 мс / 230 В AC |
| Подстройка выходного напряжения | Только для типов A/AB (встроенный потенциометр); для типа B не указана |
| Подстройка выходного тока | Только для типов A/AB (встроенный потенциометр); для типа B не указана |
Таблица параметров: Вход
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF≥0,97 / 115 В AC; PF≥0,95 / 230 В AC; PF≥0,92 / 277 В AC |
| Полное гармоническое искажение тока | THD<20% (@нагрузка≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Ток потребления (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth=850 мкс, измерено при 50% Ipeak) при 230 В AC; Per NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число БП на автомат 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Потребление без нагрузки/в ожидании | Потребление в ожидании <0,5 Вт для B/AB/DA-типа |
| Тип входного подключения (по суффиксу 3Y) | 3-проводный ввод: L (коричневый), N (синий), PE (зелёный/жёлтый) |
Таблица параметров: Диммирование (тип B — 3 в 1)
| Методы диммирования | 0…10 В DC; 10 В PWM; резистор (между DIM+ и DIM-) |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | Около 8% (при 0% |
| Отключение по входу диммирования | Выходной ток может снизиться до 0% при ~0 кОм или 0 В DC, либо 10 В PWM с 0% скважностью |
| Важное требование подключения | Не подключать DIM- к Vo- |
Таблица параметров: Защиты и изоляция
| Перегрузка по току | 95…108%; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41…48 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Таблица параметров: Электромагнитная совместимость (по серии)
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (@нагрузка≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсная стойкость: Line-Earth 6 кВ, Line-Line 4 кВ |
Таблица параметров: Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Макс. температура корпуса | Tcase=+90 °C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| MTBF | 2920,8 тыс. ч (min., Telcordia SR-332); 282,9 тыс. ч (min., MIL-HDBK-217F, 25°C) |
Таблица параметров: Механические и конструктивные
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Степень защиты корпуса | IP67 (тип B) |
| Подключение выхода | Vo+ (красный), Vo- (чёрный) |
| Подключение диммирования (тип B) | DIM+ (фиолетовый), DIM- (розовый) |
| Подключение входа (3Y) | AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
Таблица параметров: Соответствие стандартам безопасности (по серии)
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; KC61347-1; KC61347-2-13 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц на 12" витой паре с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; при включении/выключении драйвера возможно увеличение времени запуска.
- Источник питания рассматривается как компонент конечного изделия; ЭМС зависит от инсталляции, производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для полной системы.
- Серия соответствует типовой ожидаемой наработке >50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Для выполнения требований актуального ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Для моделей с программированием (D2) программирование выполняется в состоянии нагрузки.
- Подключать корпус к PE для обеспечения требуемого уровня ЭМС и безопасной эксплуатации.
