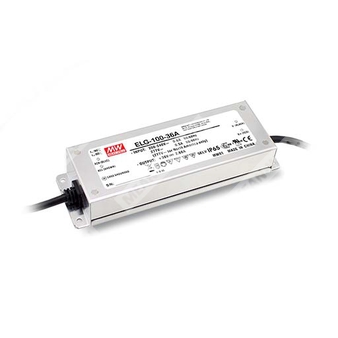

ELG-100-42A - AC/DC драйвер светодиодов постоянного напряжения/постоянного тока с номинальным выходом 42 В и встроенной регулировкой параметров.
Идентификация и расшифровка партномера
Партномер: ELG-100-42A
- ELG — серия источников питания (LED driver) с комбинированным режимом стабилизации (постоянное напряжение + постоянный ток).
- 100 — серия на номинальную мощность порядка 100 Вт (в зависимости от модели и входного напряжения).
- 42 — номинальное выходное постоянное напряжение 42 В.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; степень защиты IP65.
Назначение и функциональные особенности
- Режимы работы: стабилизация напряжения (Constant Voltage) и стабилизация тока (Constant Current).
- Металлический корпус, функциональное заземление (FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (Class 2) силовой блок.
- Степень защиты: IP65 (для типа A).
- Работа при свободной конвекции, без вентилятора.
Области применения
- Светодиодное уличное освещение.
- Архитектурная светодиодная подсветка.
- Светодиодное промышленное/складское освещение (bay lighting).
- Светодиодные прожекторы (floodlighting).
- Исполнение Type “HL” для применения в опасных (классифицированных) зонах Class I, Division 2.
Выходные параметры (модель ELG-100-42A)
| Номинальное выходное напряжение |
42 В DC |
| Диапазон выходного напряжения |
21…42 В |
| Область стабилизации тока (Constant Current region) |
41…48 В |
| Номинальный выходной ток |
2,28 А |
| Диапазон выходного тока |
1,14…2,28 А |
| Номинальная мощность |
95,76 Вт |
| Пульсации и шум (макс.) |
250 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
37,8…46,2 В (только для типов A/AB; встроенный потенциометр) |
| Диапазон регулировки выходного тока |
1,14…2,28 А (только для типов A/AB; встроенный потенциометр) |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC |
| Диапазон входного постоянного напряжения |
142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Полные гармонические искажения |
<20% (нагрузка ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Входной ток (тип.) |
1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, при 50% Ipeak) на 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
Энергоэффективность и потребление
| КПД (тип.) |
90% |
| Потребление без нагрузки/в ожидании |
<0,5 Вт (для типов Blank/A/Dx/D2) |
Защиты
| Перегрузка по току |
95…108% (ограничение тока; автоматическое восстановление после устранения причины) |
| Короткое замыкание |
Импульсный режим (hiccup); автоматическое восстановление после устранения причины |
| Перенапряжение |
47…54 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2,0 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации (окружающая среда)
| Рабочая температура корпуса |
Tcase = -40…+90°C |
| Макс. температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность (сводно)
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные перенапряжения: Линия-Земля 6 кВ, Линия-Линия 4 кВ |
| Электромагнитные помехи (эмиссия) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15/KN61547 |
| Стандарты безопасности |
UL8750 (Type “HL”); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65/IP67; KC61347-1; KC61347-2-13; также указаны BIS/GB стандарты для части модификаций серии |
Механические данные
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Корпус |
Металлический; Case No. 244A |
Подключение и интерфейсы (исполнение A)
| Вход AC |
AC/L (коричневый), AC/N (синий) |
| Выход DC |
Vo+ (красный), Vo- (черный) |
| Тип входного подключения (по кодировке серии) |
Blank: 2-проводный вход для стандартной модели; 3Y: 3-проводный вход для стандартной модели |
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область стабилизации тока приведена в разделе методов питания LED-модулей; для DA-типа область стабилизации тока составляет 60…100% от максимального напряжения при номинальной мощности.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ (параллельно) на конце линии.
- Допуск выходного напряжения включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС на уровне изделия.
- Заявленный ресурс достигается при температуре корпуса (в особенности контрольной точки tc/TMP) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды при установке выше 2000 м: 3,5°C на 1000 м (для безвентиляторных моделей).
- Перед применением учитывать указания руководства по установке и обеспечению степени защиты IP.
- Модели D2 требуют программирования при наличии нагрузки.
- Для соответствия актуальным требованиям ErP данный источник питания должен использоваться за выключателем и не должен быть постоянно подключен к сети.
- Для типов A/AB требуется учет применения в составе изделия для соответствия условиям Type HL.
- Примечание по монтажу: корпус рекомендуется подключать к PE для обеспечения ЭМС и безопасной эксплуатации; по вариантам входного подключения с PE требуется согласование.
