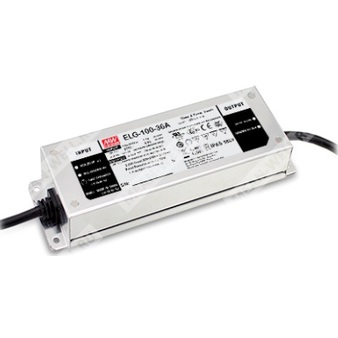

ELG-100-42DA-3Y - AC/DC драйвер светодиодов постоянного напряжения с поддержкой режима стабилизации тока и интерфейсом DALI.
Идентификация и расшифровка партномера
Партномер: ELG-100-42DA-3Y
| Фрагмент |
Значение |
| ELG |
Серия LED драйверов (Constant Voltage + Constant Current) |
| 100 |
Номинальный класс мощности серии 100 Вт |
| 42 |
Номинальное выходное постоянное напряжение 42 В |
| DA |
Исполнение с управлением по DALI (первичная сторона, клеммы DA+ / DA-) |
| 3Y |
Вариант входной проводки: 3-проводный вход (L, N, PE) |
Назначение и область применения
- Драйвер для LED освещения: уличное, архитектурное, промышленное (bay lighting), прожекторное.
- Поддержка двух режимов работы: стабилизация напряжения и стабилизация тока (dual mode).
- Тип “HL” заявлен для применения в опасных (классифицированных) зонах Class I, Division 2.
Конструктив и степень защиты
| Параметр |
Значение |
| Корпус |
Металлический корпус |
| Заземление |
Функциональное заземление корпуса; рекомендуется подключение корпуса к PE |
| Степень защиты оболочки |
IP67 / IP65 (в зависимости от исполнения) |
| Класс по электробезопасности |
Class 2 power unit |
Выходные параметры (модель 42 В)
| Параметр |
Значение |
| Номинальное выходное напряжение (пост.) |
42 В |
| Диапазон выходного напряжения |
21…42 В |
| Область стабилизации тока |
Указана как 21…42 В (для DA-типа: область стабилизации тока 60%…100% от максимального выходного напряжения при выдаче номинальной мощности) |
| Номинальный выходной ток |
2,28 А |
| Диапазон выходного тока |
1,14…2,28 А |
| Номинальная мощность |
95,76 Вт |
| Пульсации и шум (макс.) |
250 mVp-p |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник тока |
THD <20% (нагрузка ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Потребляемый ток (тип.) |
1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
Cold start 60 А (twidth=850 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
| Макс. количество БП на автомат 16 А |
3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Потребление в режиме холостого хода/ожидания |
<0,5 Вт (для Blank/A/Dx/D2); <0,5 Вт в режиме ожидания (для B/AB/DA) |
Эффективность (типовая) для 42 В исполнения
| Параметр |
Значение |
| КПД (тип.) |
90% |
Временные параметры
| Параметр |
Значение |
| Время запуска/нарастания (примеч.) |
1000 мс / 80 мс при 115 В AC; 500 мс / 100 мс при 230 В AC |
| Время удержания (тип.) |
15 мс при 115 В AC; 10 мс при 230 В AC |
Защиты
| Функция защиты |
Реакция |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Превышение выходного тока |
95…108% |
| Перенапряжение на выходе (уровень) |
47…54 В (для 42 В модели) |
| Перенапряжение на выходе (восстановление) |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Гальваническая изоляция и электрическая прочность
| Параметр |
Значение |
| Испытательное напряжение вход-выход |
3,75 кВ AC |
| Испытательное напряжение вход-FG |
2,0 кВ AC |
| Испытательное напряжение выход-FG |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
Управление и интерфейсы
| Параметр |
Значение |
| Интерфейс управления |
DALI (DA+ / DA-), первичная сторона |
| Соответствие стандартам DALI |
IEC62386-101, IEC62386-102, (207 — по запросу) для DA-типа |
| Адресация/группы DALI |
16 групп, 64 адреса |
| Первый шаг диммирования |
Фиксирован на уровне 8% выхода |
Электромагнитная совместимость и нормативы
| Раздел |
Значение |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; стойкость к импульсным перенапряжениям: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Безопасность |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (перечень моделей ограничен в документе); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Температура корпуса при работе |
Tcase = -40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) |
2920,8 тыс. ч (мин.) Telcordia SR-332; 282,9 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключение (исполнение 3Y)
| Параметр |
Значение |
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Вход (3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Выход |
Vo+ (красный), Vo- (чёрный) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика работы в режимах стабилизации напряжения/тока приведена в разделе о способах питания LED модулей; для DA-типа область стабилизации тока составляет 60%…100% от максимального выходного напряжения при выдаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; переключения ВКЛ/ВЫКЛ могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для полной установки.
- Заявленная наработка обеспечивается при контроле температуры корпуса; указано, что типовая ожидаемая долговечность достигается при температуре точки tc (или TMP) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды при установке выше 2000 м: 3,5°C на 1000 м для бесшумных (fanless) моделей и 5°C на 1000 м для моделей с вентилятором.
- Для замечаний по монтажу и обеспечению степени защиты оболочки требуется руководствоваться руководством пользователя.
- D2 модели требуют программирования под нагрузкой.
- Для выполнения требований актуальных норм ErP данный LED источник питания должен применяться только за выключателем, без постоянного подключения к сети.
- Примечание по подключению PE: рекомендуется подключать корпус к PE для обеспечения ЭМС и безопасной эксплуатации; для опции входной проводки с PE требуется обращение к производителю.
