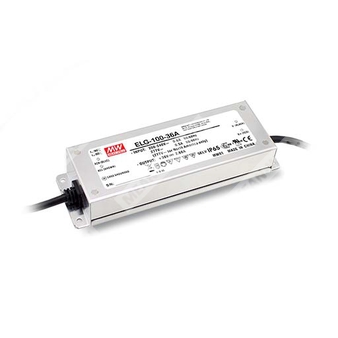

ELG-100-48 - AC/DC драйвер питания светодиодов 48 В с режимами CV+CC для внутреннего и наружного применения.
Идентификация и назначение
Серия: MEAN WELL ELG-100
Компонент: светодиодный источник питания (LED driver) с совмещёнными режимами постоянного напряжения и постоянного тока (CV+CC).
Типовые применения: уличное LED освещение, архитектурная подсветка, освещение промышленных помещений (bay lighting), прожекторное освещение (floodlighting). Также указано применение Type “HL” для Class I, Division 2 hazardous (classified) location.
Расшифровка партномера ELG-100-48
| ELG | Семейство светодиодных драйверов (серия ELG) |
| 100 | Номинальная мощность серии: 100 Вт (класс 70–100 Вт в зависимости от входного напряжения) |
| 48 | Номинальное выходное постоянное напряжение: 48 В |
Примечание по модификациям серии: в документе описаны варианты Blank/A/B/AB/DA/Dx/D2, отличающиеся степенью защиты IP и функциями (потенциометр, 3‑в‑1 диммирование, DALI, Smart Timer, программирование). В партномере ELG-100-48 суффикс типа не указан, поэтому конкретная модификация (и, как следствие, IP и функции) определяется добавлением буквенного индекса (например, -48A, -48B, -48AB, -48DA и т.п.).
Ключевые особенности
- Выход: комбинированный режим постоянного напряжения + постоянного тока (CV+CC).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус; предусмотрено функциональное заземление корпуса (Protective Earth).
- Класс 2 (указано в перечне особенностей).
- Потребление без нагрузки/в ожидании: <0,5 Вт (условия зависят от типа исполнения).
- Варианты функций: регулировка выходных параметров потенциометром; диммирование 3‑в‑1 (dim-to-off); Smart timer dimming; DALI.
Степень защиты IP (исполнения серии)
| Тип исполнения | Степень защиты | Функциональность (по таблице типов) |
| Blank | IP67 | Ток и напряжение фиксированы |
| A | IP65 | Ток и напряжение регулируемые встроенным потенциометром |
| B | IP67 | Диммирование 3‑в‑1 (0–10 В, 10 В PWM, сопротивление) |
| AB | IP65 | Потенциометр + диммирование 3‑в‑1 |
| DA | IP67 | Управление DALI |
| Dx | IP67 | Встроенная функция Smart timer dimming (по запросу) |
| D2 | IP67 | Smart timer dimming и программируемая функция |
Важно: для конкретного устройства ELG-100-48 степень защиты IP определяется суффиксом типа (например, ELG-100-48A — IP65; ELG-100-48B — IP67).
Электрические параметры: выход (модель ELG-100-48)
| Номинальное выходное напряжение (DC) | 48 В |
| Диапазон выходного напряжения (режим CV/рабочий диапазон) | 24–48 В |
| Номинальный выходной ток | 2,0 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум (макс.) | 300 мВ пик‑пик |
| Область постоянного тока (CC region) | 24–48 В |
| Диапазон регулировки напряжения (только A/AB, потенциометр) | 43,2–52,8 В |
| Диапазон регулировки тока (только A/AB, потенциометр) | 1–2 А |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время запуска/нарастания | 1000 мс / 80 мс (115 В AC); 500 мс / 100 мс (230 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC); 10 мс (230 В AC) |
Электрические параметры: вход
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Полный коэффициент гармоник (THD) | < 20% (нагрузка ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Входной ток (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | Cold start 60 А (twidth=850 мкс, измерено при 50% Ipeak) при 230 В AC; в соответствии с NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
Эффективность (тип.), по ряду моделей
| Модель | Эффективность (тип.) |
| ELG-100-48 | 90% |
Потребление без нагрузки / в ожидании (по типам исполнения серии)
| Условие | Потребление |
| Без нагрузки / Standby (Blank / A / Dx / D2) | <0,5 Вт |
| Standby (B / AB / DA) | <0,5 Вт |
Защиты
| Перегрузка по току | 95–108% (ограничение тока; автоматическое восстановление после устранения неисправности) |
| Короткое замыкание | Режим hiccup; автоматическое восстановление после устранения неисправности |
| Перенапряжение (для 48 В модели) | 54–62 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС
| Излучаемые/помехи (эмиссия) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase: −40…+90°C |
| Максимальная температура корпуса | Tcase: +90°C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF (минимум) | 2920,8 тыс. часов (Telcordia SR-332); 282,9 тыс. часов (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт./14,2 кг/0,72 CUFT |
Подключение и функциональные интерфейсы (по исполнению)
- Вход AC: AC/L (коричневый), AC/N (синий). Для варианта 3Y дополнительно PE (зелёно‑жёлтый).
- Выход DC: Vo+ (красный), Vo− (чёрный).
- Диммирование 3‑в‑1 (для B/AB): DIM+ (фиолетовый), DIM− (розовый). Методы: 0–10 В DC, 10 В PWM (100 Гц…3 кГц), резистивный вход.
- DALI (для DA): DA+ и DA− (первичная сторона); 16 групп и 64 адреса; первый шаг фиксирован на 8% выходной мощности.
- Smart timer dimming: для Dxx (профили D01/D02/D03 до 14 часов); для D2 указано требование программирования под нагрузкой.
Ограничения по диммированию 3‑в‑1: минимальный уровень около 8%; при 0%не соединять DIM− с Vo−. Ток источника диммирования от БП: 100 мкА (тип.).
Нормативы безопасности (указанные в документе)
| Безопасность | UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (перечень моделей включает 48/48B); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IP65 или IP67 |
| DALI (для DA) | IEC62386-101,102 (207 по запросу) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED модуля». Для DA-типа область постоянного тока составляет 60%…100% от максимального напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, подключённых параллельно.
- Допуск включает: установочную погрешность, линейную и нагрузочную стабилизацию.
- При низком входном напряжении может требоваться дерейтинг; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного оборудования; итоговые характеристики ЭМС зависят от монтажа, требуется повторная квалификация на уровне конечного изделия.
- Серия соответствует типовой ожидаемой наработке более 50 000 часов при температуре корпуса (особенно в точке tc/TMP) около 80°C или ниже.
- Дерейтинг по высоте: для безвентиляторных моделей 3,5°C/1000 м, для моделей с вентилятором 5°C/1000 м при высоте эксплуатации более 2000 м.
- Для примечаний по установке и обеспечению водозащиты IP требуется руководствоваться руководством пользователя.
- Модели D2 должны программироваться в состоянии нагрузки.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания может использоваться только после выключателя и не должен быть постоянно подключён к сети.
- Для A/AB типа необходимо учитывать встраивание для соответствия применению Type HL.
