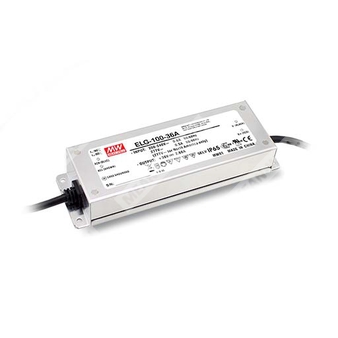

ELG-100-48A - светодиодный AC/DC драйвер (источник питания) 100 Вт с выходом 48 В и режимами CV+CC для внутреннего/наружного применения.
Идентификация и расшифровка партномера
Партномер: ELG-100-48A
- ELG — серия светодиодных драйверов.
- 100 — номинальная серия по мощности: 100 Вт.
- 48 — номинальное выходное постоянное напряжение: 48 В.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; класс защиты корпуса IP65.
Назначение и принцип работы
ELG-100-48A — драйвер светодиодов с комбинированной характеристикой постоянное напряжение + постоянный ток.
Изделие может работать в режиме CV (стабилизация напряжения) и переходить в область CC (стабилизация тока) в зависимости от нагрузки.
Предназначен для применения в светотехнике (в т.ч. уличной, архитектурной, промышленной), допускает эксплуатацию в условиях конвективного охлаждения без вентилятора.
Ключевые особенности (по серии)
- Режимы выходной характеристики: постоянное напряжение + постоянный ток.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания).
- Потребление без нагрузки/в ожидании: <0,5 Вт (для Blank/A/Dx/D2); для B/AB/DA — ожидание <0,5 Вт.
- Степень защиты: IP65 (для типа A).
Выходные параметры (модель ELG-100-48)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения | 24…48 В |
| Номинальный ток | 2,0 А |
| Номинальная мощность | 96 Вт |
| Область постоянного тока (CC) | 43,2…52,8 В |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время запуска/нарастания | 1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC); 10 мс (230 В AC) |
Регулировки (исполнение A)
| Регулировка выходного напряжения | 43,2…52,8 В (встроенный потенциометр; для A/AB) |
| Регулировка выходного тока | 1…2 А (встроенный потенциометр; для A/AB) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | ≥0,97 (115 В AC); ≥0,95 (230 В AC); ≥0,92 (277 В AC) |
| Полные гармонические искажения тока | <20% (нагрузка ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| КПД (тип.) | 90% |
| Входной ток (тип.) | 1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) | 60 А, длительность 850 мкс (230 В AC, измерено при 50% Iпик); соответствует NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Макс. число источников на автомат 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Защиты и устойчивость
| Перегрузка по току | 95…108% (ограничение постоянным током, автовосстановление после устранения причины) |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения причины |
| Перенапряжение на выходе | 54…62 В (отключение выходного напряжения; восстановление после снятия питания и повторного включения) |
| Перегрев | Отключение выходного напряжения; восстановление после снятия питания и повторного включения |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус/земля: 2,0 кВ AC; выход–корпус/земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–корпус/земля, выход–корпус/земля) |
ЭМС (соответствие)
| Помехоэмиссия | Соответствует BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2920,8 тыс. ч (мин., Telcordia SR-332); 282,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт./14,2 кг/0,72 CUFT |
Степень защиты и конструктив
| Степень защиты оболочки | IP65 (исполнение A) |
| Корпус | Металлический, с подключением к защитному проводнику (PE) для ЭМС и безопасности |
Стандарты безопасности
| Соответствие стандартам безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (перечень моделей включает 48B, но наличие 48A в перечне не указано в данном фрагменте); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод питания LED-модуля: см. раздел о способах управления. Для типа DA область постоянного тока составляет 60%…100% от максимального напряжения при номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ (параллельно) на конце линии.
- Допуск: включает установочную погрешность, регулирование по сети и по нагрузке.
- При низких входных напряжениях может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС зависит от установки, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС для полной системы.
- Ресурс >50 000 часов достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м (модели без вентилятора) и 5°C/1000 м (модели с вентилятором).
- По применению и требованиям к IP-защите/монтажу следует руководствоваться руководством пользователя.
- Для соответствия требованиям ErP для светильников данный источник может использоваться только за выключателем и не должен быть постоянно подключен к сети.
- Для типа A/AB при встраивании необходимо учитывать требования применения типа HL.
- Подключение корпуса к PE рекомендуется для обеспечения ЭМС и безопасной эксплуатации; по варианту входной проводки с PE требуется обращение к производителю.
