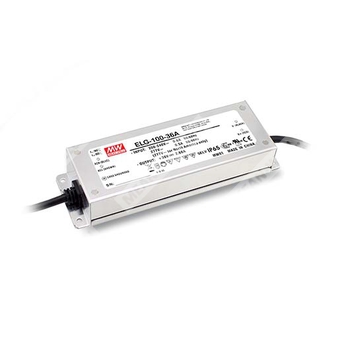

ELG-100-48B - AC/DC источник питания (LED-драйвер) постоянного напряжения с поддержкой режима стабилизации тока и функцией 3-в-1 диммирования.
Расшифровка партномера
- ELG — серия герметичных LED-драйверов.
- 100 — номинальная мощность семейства 100 Вт (в таблице для 48 В модели указано 96 Вт).
- 48 — номинальное выходное постоянное напряжение 48 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В DC / 10 В PWM / резистор), степень защиты IP67.
Назначение и область применения
- Питание светодиодных систем с режимом стабилизации напряжения и переходом в область стабилизации тока (CV+CC).
- Применения: уличное LED-освещение, архитектурное, промышленное (bay lighting), прожекторное (floodlighting).
- Функциональные опции серии: диммирование, DALI, «умный таймер» (для иных типов исполнения серии).
Ключевые особенности
- Режимы: стабилизация напряжения + стабилизация тока (двухрежимный выход).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус; функциональное заземление корпуса (FG/PE).
- Класс II (по указанию в перечне особенностей серии).
- Защита от проникновения: IP67 (для типа B).
- Потребление без нагрузки/в ожидании: <0,5 Вт (для Blank/A/Dx/D2); для B/AB/DA — потребление в ожидании <0,5 Вт.
Выходные параметры (модель ELG-100-48, применимо к ELG-100-48B)
| Номинальное выходное напряжение |
48 В DC |
| Диапазон выходного напряжения |
24…48 В |
| Номинальный выходной ток |
2,0 А |
| Область стабилизации тока |
1,0…2,0 А |
| Номинальная мощность |
96 Вт |
| Пульсации и шум (макс.) |
300 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска/нарастания |
1000 мс, 80 мс (115 В AC); 500 мс, 100 мс (230 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC); 10 мс (230 В AC) |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Полный коэффициент гармоник тока |
THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Входной ток (тип.) |
1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Макс. число блоков на автомат 16 А |
3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Энергоэффективность (для 48 В модели)
Диммирование (исполнение B: 3-в-1)
| Методы управления током |
0…10 В DC (аддитивное); 10 В PWM (100 Гц…3 кГц); резистор между DIM+ и DIM- |
| Ток источника диммирования (тип.) |
100 мкА |
| Минимальный уровень диммирования |
около 8% (при 0% < Iout < 8% выходной ток не нормирован) |
| Особенность при «нулевом» управлении |
Выходной ток может снизиться до 0% при входе диммирования около 0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью |
| Запрет соединения |
Не подключать DIM- к Vo- |
Защиты
| Перегрузка по току |
95…108% (ограничение тока, автоматическое восстановление после устранения причины) |
| Короткое замыкание |
«Hiccup mode», автоматическое восстановление после устранения причины |
| Перенапряжение (отключение, восстановление перепитанием) |
54…62 В (для 48 В модели) |
| Перегрев |
Отключение выходного напряжения, восстановление после перепитания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (кратко по заявленным соответствиям)
| ЭМС излучение |
Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; стойкость к импульсным перенапряжениям: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) |
-40…+90°C |
| Макс. температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
2920,8 тыс. ч (мин., Telcordia SR-332); 282,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры
| Габариты (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт./14,2 кг/0,72 куб.фута |
Степень защиты и исполнение
| Степень защиты оболочки |
IP67 (исполнение B) |
| Конструктив |
Металлический корпус; рекомендуется подключение корпуса к PE для обеспечения ЭМС и безопасности |
Подключение (по цветам проводов, для B-типа серии)
| Вход AC |
AC/L — коричневый; AC/N — синий |
| Выход DC |
Vo+ — красный; Vo- — черный |
| Диммирование |
DIM+ — фиолетовый; DIM- — розовый |
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы управления LED-модулем»; для DA-типа область стабилизации тока составляет 60%…100% максимального напряжения при выдаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; см. графики статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на изделии целиком.
- Типовая ожидаемая наработка >50 000 ч достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Для высоты установки более 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания руководства пользователя по монтажу и обеспечению степени защиты IP.
- Модели D2 требуют программирования при подключенной нагрузке.
- Для выполнения требований актуальных норм ErP для светильников данный LED-источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Для типов A/AB необходимо учитывать встраивание для соответствия применению Type HL.
