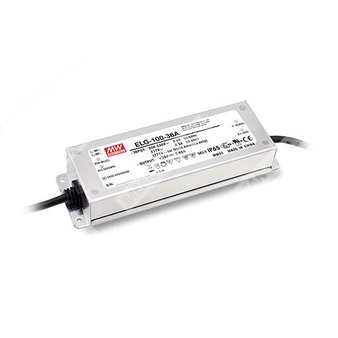

ELG-100-54A - AC/DC драйвер светодиодов 100 Вт с двойным режимом стабилизации (CV+CC) и регулируемыми выходными параметрами.
Расшифровка партномера
- ELG — серия LED-драйверов (питание светодиодных систем).
- 100 — класс мощности серии (номинально 100 Вт).
- 54 — номинальное выходное напряжение 54 В (вариант модели по выходу).
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенным подстроечным потенциометром; степень защиты IP65.
Назначение и особенности
- Выход с двойным режимом: стабилизация напряжения + стабилизация тока (CV+CC).
- Возможность работы как в режиме стабилизации тока (прямое питание LED), так и в режиме стабилизации напряжения (обычно с дополнительным DC/DC драйвером).
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (по обозначению в перечне особенностей).
- Исполнение для установки в помещениях/на улице (по степени защиты корпуса).
Области применения
- Светодиодное уличное освещение
- Архитектурная подсветка
- Светодиодные промышленные светильники (bay lighting)
- Прожекторное освещение (floodlighting)
- Исполнение типа “HL” для применения в опасных (классифицированных) зонах Class I, Division 2 (указано для серии)
Ключевые параметры модели ELG-100-54A (выход)
| Номинальное выходное напряжение (постоянное) |
54 В |
| Диапазон выходного напряжения |
27…54 В |
| Номинальный выходной ток |
1,78 А |
| Диапазон регулировки выходного напряжения (для A/AB) |
48,6…59,4 В (встроенный потенциометр) |
| Диапазон регулировки выходного тока (для A/AB) |
0,89…1,78 А (встроенный потенциометр) |
| Номинальная мощность |
96,12 Вт |
| Пульсации и шум (макс.) |
350 мВп-п |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC |
| Диапазон входного постоянного напряжения |
142…431 В DC (непрерывно), 320 В AC на 24 часа; 360 В AC на 1 час |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Полный коэффициент гармонических искажений |
THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Входной ток |
1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (twidth=850 мкс, при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
Энергопотребление в режимах без нагрузки
| Потребление без нагрузки / ожидание |
< 0,5 Вт (для Blank/A/Dx/D2); < 0,5 Вт в ожидании (для B/AB/DA) |
Эффективность
| КПД (тип.) |
91% (для 54 В модели) |
Защиты
| Перегрузка по току |
95…108% |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Ограничение тока |
Режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) |
62…72 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход-корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-земля, выход-земля) |
ЭМС (излучение и устойчивость)
| ЭМС излучение |
Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозовые импульсы: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса (рабочая) |
Tcase: -40…+90°C |
| Максимальная температура корпуса |
+90°C |
| Рабочая влажность |
20…95% RH (без конденсации) |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) |
2920,8 тыс. часов (мин., Telcordia SR-332); 282,9 тыс. часов (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Степень защиты корпуса |
IP65 (для исполнения A) |
| Габаритные размеры (Д×Ш×В) |
199×63×35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт./14,2 кг/0,72 CUFT |
| Проводники (типовые обозначения) |
Вход: AC/L (коричневый), AC/N (синий). Выход: Vo+ (красный), Vo- (черный). |
Нормы безопасности (перечень соответствий серии)
| Нормативные документы безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для ряда моделей, включая 54/54A/54B/54ADA); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IP65 или IP67 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методов питания LED-модуля. Для DA-типа область стабилизации тока составляет 60%…100% от максимального напряжения при номинальной мощности.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. графики статических характеристик.
- Время запуска измерено при первом «холодном» старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; из-за влияния монтажа на ЭМС производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС на готовом изделии.
- Заявленный ресурс эксплуатации >50 000 часов достигается при температуре корпуса (точка tc / TMP по DLC) порядка 80°C или ниже.
- Для высот более 2000 м: снижение допустимой температуры окружающей среды 3,5°C/1000 м (для безвентиляторных моделей) и 5°C/1000 м (для моделей с вентилятором).
- Для примечаний по применению и обеспечению влагозащиты IP требуется руководство пользователя перед использованием.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания может применяться только за выключателем и не должен быть постоянно подключен к сети.
- Для A/AB типа необходимо учитывать условия применения для соответствия применению Type HL.
- Подключение корпуса к защитному проводнику требуется для обеспечения заявленной ЭМС и безопасной эксплуатации.
- Рекомендуемое положение монтажа приведено в установочном разделе.
