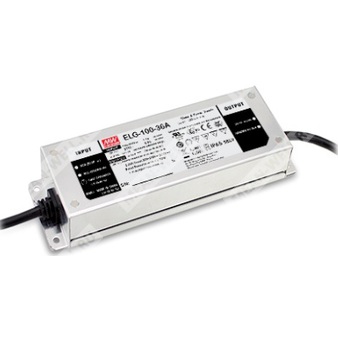

ELG-100-54DA-3Y - AC/DC драйвер светодиодов с комбинированным режимом стабилизации (CV+CC) и управлением по DALI.
Расшифровка партномера
- ELG — серия LED-драйверов в металлическом корпусе.
- 100 — номинальный класс мощности серии (до 100 Вт).
- 54 — номинальное выходное постоянное напряжение 54 В.
- DA — исполнение с интерфейсом DALI (управление на первичной стороне).
- 3Y — входное подключение 3-проводное (L, N, PE).
Назначение и области применения
- Уличное светодиодное освещение.
- Архитектурная подсветка.
- Светодиодные светильники для высоких пролетов (bay lighting).
- Прожекторное освещение.
- Исполнение Type “HL” — для применения в Class I, Division 2 (опасные/классифицированные зоны).
Функциональные особенности
- Выходной режим: постоянное напряжение + постоянный ток (двухрежимная характеристика).
- Металлический корпус; функциональное заземление корпуса (Protective Earth).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (Class 2 power unit).
- Степень защиты: IP67 (для DA-исполнения).
- Ресурс: типовая наработка > 50 000 часов (при соблюдении температурных условий корпуса).
Выходные параметры (модель ELG-100-54DA-3Y)
| Номинальное выходное напряжение (пост.) | 54 В |
| Диапазон выходного напряжения | 27…54 В |
| Номинальный ток | 1,78 А |
| Номинальная мощность | 96,12 Вт |
| Область стабилизации по току (Constant Current region) | 48,6…59,4 В |
| Пульсации и шум (макс.) | 350 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC |
| Диапазон входного напряжения (DC) | 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота входной сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| КНИ по току (THD) | < 20% (нагрузка ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Входной ток AC (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth=850 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
Энергопотребление без нагрузки / в ожидании
| Потребление без нагрузки / в ожидании | для DA-типа: < 0,5 Вт |
Эффективность (тип.)
| КПД (тип.) | 91% (для 54 В модели) |
Защитные функции
| Перегрузка по току | 95…108% (ограничение постоянным током, автоматическое восстановление после устранения причины) |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения причины |
| Перенапряжение на выходе | 62…72 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Максимальная температура корпуса | Tcase = +90°C |
Интерфейс управления (исполнение DA)
| Интерфейс | DALI (первичная сторона) |
| Подключение сигнала | между DA+ и DA- |
| Адресация/группы | 64 адреса, 16 групп |
| Первый шаг регулирования | фиксирован на 8% выхода |
| Соответствие стандартам DALI | IEC 62386-101, 102 (207 — по запросу) |
Электрическая прочность изоляции
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (излучение и устойчивость)
| ЭМС по помехоэмиссии | BS EN/EN 55015; BS EN/EN 61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN 61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС по помехоустойчивости | BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (уровень light industry); грозоимпульсная устойчивость: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса при работе | Tcase = −40…+90°C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF (минимум) | 2 920,8 тыс. часов (Telcordia SR-332); 282,9 тыс. часов (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Схема входа (3Y) | AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Схема выхода | Vo+ (красный), Vo− (чёрный) |
| Заземление корпуса | CASE: Protective Earth |
Степень защиты и исполнение
| Степень защиты оболочки | IP67 (для DA-типа) |
| Класс электробезопасности | Class 2 power unit |
Стандарты безопасности
| Соответствие стандартам | UL 8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; GB19510.1, GB19510.14; KC 61347-1, KC 61347-2-13 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Характеристика режимов питания LED: источник может работать в режиме постоянного тока (прямое питание) или постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Для DA-типа область постоянного тока составляет 60%…100% от максимального напряжения при выдаче номинальной мощности.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно на конце линии.
- Допуск: включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом «холодном» включении; при последующих включениях/выключениях время запуска может увеличиваться.
- Источник рассматривается как компонент в составе конечного изделия; итоговая ЭМС зависит от монтажа и должна подтверждаться на уровне конечного оборудования.
- Серия обеспечивает типовую наработку > 50 000 часов при температуре корпуса, особенно точки tc (или TMP по DLC), около 80°C или ниже.
- Для высот выше 2000 м: дерейтинг температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Для требований по водозащите и монтажным ограничениям необходимо руководствоваться руководством пользователя.
- Для выполнения требований актуальных норм ErP для светильников данный источник должен применяться за выключателем и не должен быть постоянно подключен к сети.
