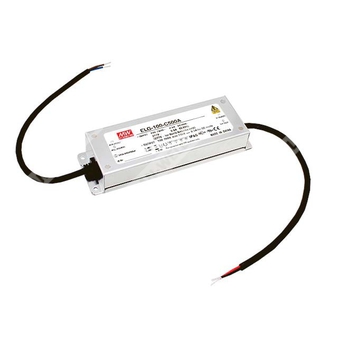

ELG-100-C1050A - AC/DC LED-драйвер постоянного тока для прямого питания светодиодных модулей.
Расшифровка партномера ELG-100-C1050A
- ELG — серия источников питания (LED-драйверы) MEAN WELL.
- 100 — номинальная мощность серии: 100 Вт.
- C — режим стабилизации тока (Constant Current).
- 1050 — номинальный выходной ток: 1050 мА.
- A — исполнение с IP65 и регулировкой выходного тока встроенным потенциометром (Io adjustable).
Назначение и принцип работы
ELG-100-C1050A — импульсный AC/DC драйвер светодиодов с активной коррекцией коэффициента мощности (PFC), работающий в режиме стабилизации тока.
Предназначен для непосредственного питания LED-модулей без дополнительных драйверов. Корпус металлический; для обеспечения ЭМС и безопасной эксплуатации требуется подключение корпуса к PE.
Ключевые параметры модели ELG-100-C1050 (применимо к варианту A)
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения (рабочий) | 48…95 В |
| Номинальная мощность | 99,75 Вт |
| Область стабилизации тока (Constant Current region) | 48…95 В |
| Напряжение холостого хода (макс.) | 105 В |
| Диапазон регулировки тока (для A-типа) | 525…1050 мА (встроенный потенциометр) |
| КПД (тип.) | 90% |
| Класс защиты оболочки | IP65 |
Выходные характеристики (OUTPUT)
| Режим | Стабилизация тока |
| Номинальный ток | 1050 мА |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Диапазон выходного напряжения (для ELG-100-C1050) | 48…95 В |
| Напряжение холостого хода (макс.) | 105 В |
| Номинальная мощность | 99,75 Вт |
| Регулировка выходного тока (A-тип) | 525…1050 мА, встроенный потенциометр |
Входные характеристики (INPUT)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,97/115 В AC; PF ≥0,95/230 В AC; PF ≥0,92/277 В AC при полной нагрузке |
| Входной ток (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | 40 А (twidth=760 мкс, измерено при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время запуска (Set up time) | 1000 мс / 115 В AC; 500 мс / 230 В AC |
Потребление без нагрузки / в ожидании
| Потребление без нагрузки | <0,5 Вт (для Blank / A / Dx / D2) |
| Потребление в ожидании | <0,5 Вт (для B / AB / DA) |
Защиты (PROTECTION)
| Короткое замыкание | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…130 В (для исполнения 1050 мА); отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС и нормативные соответствия (SAFETY & EMC)
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (только для 700A, 1050A); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Line-Earth 6 кВ, Line-Line 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
Надёжность и прочие параметры (OTHERS)
| MTBF | мин. 3070,8 тыс. часов (Telcordia SR-332); мин. 300,7 тыс. часов (MIL-HDBK-217F, 25°C) |
| Габаритные размеры (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,2 кг; 0,72 CUFT |
Конструктив и подключение
- Корпус: металлический, с функциональным заземлением (FG/PE).
- Класс защиты IP: IP65 (для исполнения A).
- Подключение сети: AC/L (коричневый), AC/N (синий).
- Выход: Vo+ (коричневый), Vo- (синий).
- Подключение PE: для полной ЭМС и безопасной эксплуатации требуется соединение корпуса с PE (согласно примечаниям документа).
Примечания (Notes)
- Параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля». Для DA-типа область стабилизации тока составляет 60%…100% от максимального напряжения при номинальной мощности.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Изделие рассматривается как компонент для работы в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Для достижения типовой наработки более 50 000 часов температура корпуса, особенно в точке tc (или TMP по DLC), должна быть около 80°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед использованием следует учитывать указания руководства по применению и монтажу для обеспечения IP-защиты.
- Модели D2 требуют программирования в состоянии нагрузки.
- Для выполнения требований актуального ErP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
- Для A/AB-типа необходимо учитывать монтажные условия для соответствия применению Type HL.
