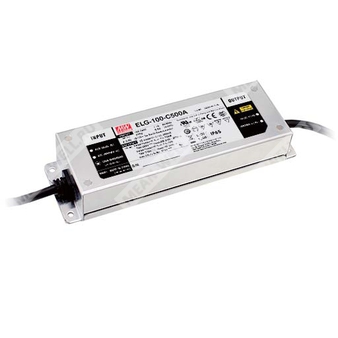

ELG-100-C1050B-3Y - AC/DC источник питания (драйвер) светодиодов постоянного тока 1050 мА для прямого питания LED модулей.
Расшифровка партномера
- ELG — серия источников питания для светодиодов (металлический корпус, активная коррекция коэффициента мощности).
- 100 — номинальная мощность серии: 100 Вт (для модели C1050 указано 99,75 Вт при 200–305 В AC; при 100–180 В AC — 70,35 Вт).
- C — режим стабилизации тока (Constant Current Mode), высоковольтный выход.
- 1050 — номинальный выходной ток: 1050 мА.
- B — исполнение с функцией диммирования «3 в 1» (0–10 В DC / 10 В PWM / резистивное управление), IP67.
- 3Y — вариант входного подключения: 3‑проводный вход для стандартной модели (L/N/PE).
Назначение и функциональные особенности
- Выход в режиме стабилизации тока для прямого питания светодиодных цепочек.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением корпуса (FG/PE).
- Исполнение для внутренней и наружной установки, степень защиты IP67 (для типа B).
- Диммирование 3‑в‑1 (для B‑типа): 0–10 В DC, 10 В PWM (100 Гц…3 кГц), резистором.
Ключевые электрические параметры (для ELG-100-C1050, применимо к ELG-100-C1050B-3Y)
| Тип преобразователя | AC/DC драйвер светодиодов, стабилизация тока |
| Номинальный ток | 1050 мА |
| Диапазон выходного напряжения | 48…95 В |
| Номинальная мощность | 99,75 Вт (при 200…305 В AC); 70,35 Вт (при 100…180 В AC) |
| КПД (тип.) | 90% |
| Класс защиты оболочки | IP67 (исполнение B) |
Выход (OUTPUT)
| Номинальный выходной ток | 1050 мА |
| Допуск по току | ±5,0% |
| Диапазон регулировки выходного тока | 525…1050 мА (регулируемый для A/AB‑типа встроенным потенциометром; для B‑типа в документе указан тип B как «3 в 1 диммирование», без указания встроенной подстройки Io) |
| Диапазон выходного напряжения | 48…95 В |
| Область стабилизации тока | 110…130 В (приведено в таблице как «область стабилизации тока», единицы в документе указаны в виде диапазонов по ряду моделей) |
| Напряжение холостого хода (макс.) | 105 В |
| Пульсации тока | не более 5,0% при номинальном токе |
Вход (INPUT)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Потребляемый ток (тип.) | 1,1 А при 115 В AC; 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 40 А (twidth=760 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Ограничение по числу БП на автомат 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для Blank/A/Dx/D2); < 0,5 Вт в режиме ожидания (для B/AB/DA) |
| Вариант входного подключения | 3‑проводный вход (3Y): L/N/PE |
Диммирование (для исполнения B)
| Методы управления | 0…10 В DC; 10 В PWM; резистивное управление между DIM+ и DIM- |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника по входу диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% ток не нормируется) |
| Отключение по диммированию | выходной ток может снижаться до 0% при ~0 кОм или 0 В DC, либо при PWM 0% скважности |
| Требование по подключению | не соединять DIM- с Vo- |
Защиты и изоляция (PROTECTION, SAFETY)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25°C, 70% RH |
Электромагнитная совместимость и стандарты
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для 700A, 1050A); GB19510.1; GB19510.14; KC61347-1; KC61347-2-13; степень защиты IP65 или IP67 (по исполнению) |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсная устойчивость: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность (ENVIRONMENT, OTHERS)
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 3070,8 тыс. ч (мин., Telcordia SR-332); 300,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические данные и подключение
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Подключение по входу (3Y) | AC/L (коричневый), AC/N (синий), PE (зелёно‑жёлтый) |
| Подключение по выходу | Vo+ (коричневый), Vo- (синий) |
| Провода (по чертежу) | вход: SJOW 17AWG×3C и H05RN-F 1,0 мм²; выход: SJOW 17AWG×2C и H05RN-F 1,0 мм² |
| Провода диммирования (B‑тип) | DIM+ (фиолетовый), DIM- (розовый) |
| Монтаж | рекомендовано монтажное положение согласно рисунку «Recommend Mounting Direction» |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Требуется учитывать «методы управления LED модулем»; для DA‑типа область стабилизации тока составляет 60%…100% от максимального напряжения при номинальной передаче мощности.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличить время запуска.
- Поскольку источник рассматривается как компонент конечного оборудования, характеристики ЭМС зависят от установки; производитель конечного изделия должен повторно подтверждать соответствие ЭМС для всей системы.
- Серия соответствует типовой ожидаемой наработке > 50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80°C или ниже.
- Дерейтинг по высоте: при высоте более 2000 м — 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- По замечаниям по применению и требованиям к монтажу для сохранения степени влагозащиты — руководствоваться руководством пользователя.
- Модели D2 должны программироваться при подключённой нагрузке.
- Для выполнения требований актуальной ErP-регламентации для светильников источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Для A/AB‑типа требуется учитывать встраивание для соответствия применению Type HL.
- Подключать корпус к PE для обеспечения ЭМС и безопасной эксплуатации.
- Опция входного подключения с PE — по согласованию с производителем.
