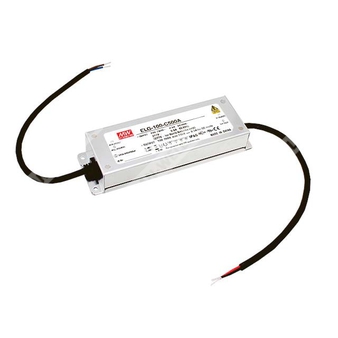

ELG-100-C1050B - драйвер светодиодов постоянного тока (AC/DC) с функциями диммирования.
Расшифровка партномера
ELG — серия LED-драйверов MEAN WELL.
100 — номинальная мощность семейства (класс 70–100 Вт).
C — режим стабилизации выходного тока (Constant Current).
1050 — номинальный выходной ток 1050 мА.
B — исполнение с функцией диммирования «3 в 1» (0–10 В DC, PWM 10 В, резистивное), степень защиты IP67.
Назначение и принцип работы
ELG-100-C1050B предназначен для непосредственного питания светодиодных модулей в режиме стабилизации тока. Драйвер содержит активный корректор коэффициента мощности (PFC) и обеспечивает регулировку светового потока через изолированный вход управления DIM+/DIM- (для B-типа). Серия рассчитана на применение внутри и вне помещений при соблюдении требований по монтажу и теплоотводу (контроль температуры корпуса).
Ключевые особенности
- Выход: стабилизация тока (постоянный ток).
- Встроенный активный PFC.
- Диммирование 3 в 1: 0–10 В DC, PWM 10 В (100 Гц – 3 кГц), резистивное управление (dim-to-off).
- Металлический корпус с функциональным заземлением (рекомендуется подключение корпуса к PE).
- Степень защиты: IP67 (для типа B).
- Потребление без нагрузки/в ожидании: <0,5 Вт.
Электрические параметры: выход (OUTPUT) для ELG-100-C1050
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 99,75 Вт |
| Диапазон напряжения в режиме стабилизации тока | 48–95 В |
| Максимальное напряжение холостого хода | 105 В |
| Диапазон регулировки выходного тока | 525–1050 мА (для типа A/AB — через встроенный потенциометр) |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
Параметры диммирования (для типа B)
| Методы управления | 0–10 В DC; PWM 10 В; резистивное управление |
| Частота PWM | 100 Гц – 3 кГц |
| Ток источника диммирования (со стороны драйвера) | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% |
| Примечание по «dim-to-off» | ток может снижаться до 0% при ~0 кОм или 0 В, либо PWM 0% duty |
| Клеммы управления | DIM+ (фиолетовый), DIM- (розовый) |
Электрические параметры: вход (INPUT)
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 90% (для модели 1050 мА) |
| Входной ток (тип.) | 1,1 А при 115 В AC; 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 40 А (cold start, twidth=760 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Коэффициент гармоник THD | <20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки/в ожидании | в ожидании <0,5 Вт (для типа B) |
| Время запуска (установления режима) | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Защиты и изоляция (PROTECTION / SAFETY)
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) | 110–130 В (отключение выходного напряжения, восстановление после повторного включения питания) |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ AC; вход–FG: 2,0 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и соответствие стандартам (SAFETY & EMC)
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IP65 или IP67 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/1 цикл; по 72 мин по осям X, Y, Z |
| MTBF | 3070,8 тыс. ч (мин.) Telcordia SR-332; 300,7 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Степень защиты и конструктив
| Степень защиты оболочки | IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Подключение входа сети | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | Vo+ (коричневый), Vo- (синий) |
| Проводники (типовые по чертежу) | SJOW 17AWG×2C и H05RN-F 1,0 мм² (для силовых выводов) |
Монтаж и подключение
- Рекомендуется подключение корпуса к защитному проводнику PE для обеспечения ЭМС и безопасной эксплуатации.
- Для B-типа: вход диммирования подключается между DIM+ и DIM-; запрещено соединять DIM- с Vo-.
- Ориентация монтажа: указана как рекомендуемое направление на схеме установки.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Для выбора режима питания светодиодного модуля следует учитывать область стабилизации тока; при проблемах совместимости требуется согласование конфигурации нагрузки.
- При низком входном напряжении может требоваться снижение мощности (de-rating); ориентироваться на статические характеристики.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного оборудования; ЭМС зависит от инсталляции, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС.
- Типичный ресурс серии >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать требования руководства пользователя по установке и обеспечению влагозащиты IP.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только после выключателя и не должен быть постоянно подключен к сети.
