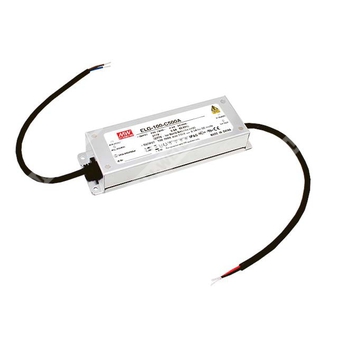

ELG-100-C1400A - AC/DC источник питания (драйвер) светодиодов постоянного тока 1,4 А для прямого питания LED-модулей.
Расшифровка партномера
| Партномер | ELG-100-C1400A |
| ELG | Серия LED-драйверов MEAN WELL |
| 100 | Номинальная мощность серии: 100 Вт (класс 70–100 Вт) |
| C | Режим стабилизации тока (Constant Current Mode), высоковольтный выход |
| 1400 | Номинальный выходной ток: 1400 мА |
| A | Исполнение с регулируемым выходным током через встроенный потенциометр; класс защиты корпуса IP65 |
Назначение и принцип работы
Драйвер предназначен для питания светодиодных сборок в режиме стабилизации тока. Выходной ток поддерживается в заданном диапазоне при условии работы в области стабилизации тока (см. «Выход»). Корпус металлический с функциональным заземлением; предусмотрена активная коррекция коэффициента мощности (PFC). Исполнение соответствует требованиям для применения в светотехнических системах внутренней и наружной установки при соответствующем классе IP.
Выходные параметры (ELG-100-C1400)
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 100,8 Вт (при 200–305 VAC); 70 Вт (при 100–180 VAC) |
| Диапазон напряжения в области стабилизации тока | 35–72 В |
| Максимальное напряжение холостого хода | 75 В |
| Диапазон регулировки тока | 700–1400 мА (для A-исполнения через встроенный потенциометр) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 1000 мс при 115 VAC; 500 мс при 230 VAC |
Входные параметры
| Диапазон входного напряжения | 100–305 VAC; 142–431 VDC (непрерывно); 320 VAC на 24 часа; 360 VAC на 1 час |
| Частота сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (при полной нагрузке) |
| КПД (тип.) | 90% |
| Входной ток (тип.) | 1,1 А при 115 VAC; 0,6 А при 230 VAC; 0,5 А при 277 VAC |
| Пусковой ток (тип.) | 40 А (холодный старт, twidth = 760 мкс при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
Потребление без нагрузки / в ожидании
| Потребление без нагрузки | < 0,5 Вт (для исполнений Blank / A / Dx / D2) |
| Потребление в режиме ожидания | < 0,5 Вт (для исполнений B / AB / DA) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) | Порог: 79–95 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и гармонические искажения
| Суммарные гармонические искажения тока (THD) | < 20% (при нагрузке ≥50%/115 VAC; ≥60%/230 VAC; ≥75%/277 VAC) |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульс: Линия–Земля 6 кВ, Линия–Линия 4 кВ |
| ЭМС-излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Безопасность и стандарты
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| Интерфейс DALI (только DA-исполнение) | Соответствие IEC62386-101,102 (207 по запросу) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | мин. 3070,8 тыс. ч (Telcordia SR-332); мин. 300,7 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Степень защиты оболочки (исполнение A) | IP65 |
| Габаритные размеры (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Подключение сети | AC/L (коричневый), AC/N (синий); опционально 3-проводный ввод 3Y с PE (зелено-желтый) |
| Выход | Vo+ (коричневый), Vo− (синий) |
| Заземление корпуса | Корпус должен быть подключен к PE для обеспечения ЭМС и безопасной эксплуатации |
Ограничения по установке и автоматам защиты
| Макс. число БП на автомате 16 А при 230 VAC | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) |
| Дерейтинг при пониженном входном напряжении | Требуется при низких входных напряжениях (см. статическую характеристику) |
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методов питания LED-модуля; для DA-исполнения область стабилизации тока составляет 60–100% максимального выходного напряжения при отдаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки (дерейтинг); ориентироваться по статической характеристике.
- Время установления режима измерено при первом холодном старте; последующие включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент для работы в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на установленной системе.
- Серия обеспечивает типовой ресурс работы >50 000 ч при температуре корпуса (точка tc / TMP по DLC) порядка 80°C или ниже.
- Для высоты установки более 2000 м: дерейтинг по температуре окружающей среды 3,5°C на 1000 м для безвентиляторных моделей (для вентиляторных — 5°C на 1000 м).
- Рекомендации по применению и условиям обеспечения влагозащиты см. в руководстве пользователя.
- Модели D2 должны программироваться под нагрузкой.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания допускается применять только за выключателем и без постоянного подключения к сети.
- Для исполнений A/AB необходимо учитывать встроенное применение для соответствия условиям Type HL.
