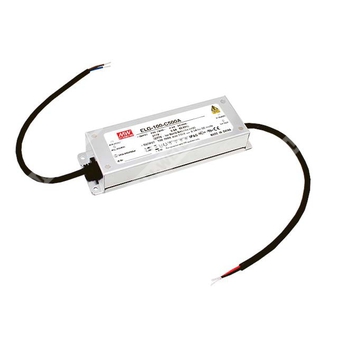

ELG-100-C1400B - AC/DC источник питания (драйвер) светодиодов постоянного тока 1400 мА с функцией диммирования 3-в-1.
Расшифровка партномера ELG-100-C1400B
- ELG — серия AC/DC драйверов светодиодов
- 100 — номинальная мощность серии 100 Вт
- C — режим стабилизации выходного тока (Constant Current)
- 1400 — номинальный выходной ток 1400 мА
- B — исполнение с функцией диммирования «3 в 1» (0–10 В DC / PWM 10 В / сопротивление) между DIM+ и DIM-
Назначение и общие сведения
ELG-100-C1400B — драйвер светодиодов в режиме стабилизации тока, предназначенный для прямого питания светодиодных модулей.
Корпус металлический, предусмотрено функциональное заземление. Наличие активной коррекции коэффициента мощности (PFC).
Степень защиты оболочки для исполнений типа B: IP67.
Выходные параметры (Output) — ELG-100-C1400B
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 100,8 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 35 ~ 72 В |
| Напряжение холостого хода (макс.) | 75 В |
| Диапазон регулировки выходного тока | 700 ~ 1400 мА (для типов A/AB; для типа B не указан) |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Область стабилизации тока | см. график «методы питания LED-модуля» (характеристика CC; для DA-типа указано 60%~100% по напряжению) |
Входные параметры (Input)
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения | < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| КПД (тип.) | 90% (для модели 1400 мА) |
| Потребляемый ток AC (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | 40 А (twidth=760 мкс, измерено при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время запуска | 1000 мс / 115 В AC; 500 мс / 230 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Потребление в режиме без нагрузки / ожидания
| Потребление без нагрузки | < 0,5 Вт (для типов Blank / A / Dx / D2) |
| Потребление в ожидании | < 0,5 Вт (для типов B / AB / DA) |
Диммирование (исполнение B, 3-в-1)
| Методы управления | 0 ~ 10 В DC, PWM 10 В, управление сопротивлением (между DIM+ и DIM-) |
| Частота PWM | 100 Гц ~ 3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% выходной ток не нормируется) |
| Переход к 0% | возможен при входе диммирования около 0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью |
| Требование по подключению | запрещено соединять DIM- с Vo- |
| Рекомендуемая схема нагрузки | рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты (Protection)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-PE: 2,0 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-PE, выход-PE) |
ЭМС (EMC)
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Безопасность и нормативы
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13; степень защиты IP65 или IP67 (по исполнению) |
Условия эксплуатации (Environment)
| Диапазон температуры корпуса (Tcase) при работе | -40 ~ +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | для безвентиляторных моделей: 3,5 °C/1000 м при высоте более 2000 м |
Надёжность (Others)
| MTBF | 3070,8 тыс. часов (мин., Telcordia SR-332); 300,7 тыс. часов (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и механические данные
| Степень защиты (для типа B) | IP67 |
| Габаритные размеры (Д×Ш×В) | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт./14,2 кг/0,72 куб. фута |
Подключение и проводка (для B-типа)
| Вход AC | AC/L (коричневый), AC/N (синий) |
| Выход DC | Vo+ (коричневый), Vo- (синий) |
| Диммирование | DIM+ (фиолетовый), DIM- (розовый) |
| Тип кабеля (по чертежам) | SJOW 17AWG×2C и/или H05RN-F 1,0 мм² (в зависимости от участка) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Область стабилизации тока приведена в разделе «Методы питания LED-модуля». Для DA-типа область стабилизации тока составляет 60%~100% от максимального напряжения при отдаче номинальной мощности.
- При низком входном напряжении требуется дерейтинг; ориентироваться по разделу «Статическая характеристика».
- Время запуска измерено при первом «холодном» включении; многократное включение/выключение может увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; из-за влияния монтажа на ЭМС производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на полностью собранном изделии.
- Заявленная наработка соответствует типовой ожидаемой при Tcase (особенно точка tc/TMP по DLC) около 80°C или ниже.
- Для применения выше 2000 м: для безвентиляторных моделей дерейтинг температуры окружающей среды 3,5°C/1000 м, для моделей с вентилятором 5°C/1000 м.
- Перед применением учитывать требования руководства по установке и рекомендации по обеспечению степени защиты IP.
- Модели D2 требуют программирования в состоянии нагрузки.
- Для соответствия требованиям актуального ErP для светильников данный источник питания должен применяться только после выключателя и не должен быть постоянно подключён к сети.
- Для типов A/AB требуется учитывать встраивание для соответствия применению типа HL.
