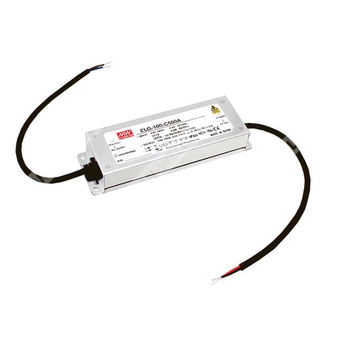

ELG-100-C350A - сетевой AC/DC драйвер светодиодов постоянного тока 350 мА с регулировкой выходного тока.
Идентификация и расшифровка партномера
Партномер: ELG-100-C350A
| Фрагмент | Значение |
| ELG | Серия LED драйверов (AC/DC) |
| 100 | Номинальная мощность серии: 100 Вт |
| C | Режим выхода: постоянный ток (Constant Current) |
| 350 | Номинальный выходной ток: 350 мА |
| A | Исполнение с регулировкой выходного тока (Io adjustable) встроенным потенциометром; класс защиты корпуса IP65 |
Назначение и общая информация
- Драйвер предназначен для непосредственного питания светодиодных модулей в режиме постоянного тока.
- Работа от сети 100–305 В AC (также указан эквивалентный диапазон по DC на входе).
- Корпус металлический, предусмотрено функциональное заземление (FG/PE) корпуса.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 для исполнения A.
Выходные параметры (OUTPUT) для ELG-100-C350A
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Номинальная мощность | 100,1 Вт (при 200–305 В AC); 70 Вт (при 100–180 В AC) |
| Диапазон выходного напряжения (область стабилизации тока) | 143–286 В |
| Максимальное напряжение холостого хода | 297 В |
| Диапазон регулировки выходного тока (встроенный потенциометр) | 175–350 мА |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность по току | ±5,0% |
| Защита от короткого замыкания | Hiccup-режим, автовосстановление после устранения неисправности |
| Защита от перенапряжения | 305–333 В; отключение выходного напряжения, восстановление после переподачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после переподачи питания |
Входные параметры (INPUT)
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC |
| Эквивалент по входу DC | 142–431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF≥0,97 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 92% |
| Входной ток (тип.) | 1,1 А при 115 В AC; 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 40 А (twidth=760 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | <0,5 Вт (для Blank/A/Dx/D2); для B/AB/DA — потребление в ожидании <0,5 Вт |
| Максимум блоков на автомате 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Время установления режима (первый холодный старт) | 1000 мс при 115 В AC; 500 мс при 230 В AC |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–FG: 2,0 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и нормативные соответствия
| Параметр | Значение |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные перенапряжения: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Эмиссия помех | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; степень защиты IP65 или IP67 (в зависимости от исполнения) |
| Искажения тока (THD) | <20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
Условия эксплуатации (ENVIRONMENT)
| Параметр | Значение |
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Конструктивные и прочие параметры (OTHERS)
| Параметр | Значение |
| Степень защиты (для исполнения A) | IP65 |
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Наработка на отказ (MTBF) | 3070,8 тыс. часов (мин.), Telcordia SR-332 (Bellcore); 300,7 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Функциональные особенности исполнения A
- Регулировка выходного тока (Io) встроенным потенциометром.
- Диммирование 3-в-1 (0–10 В, PWM 10 В, резистор) относится к исполнению B/AB и к ELG-100-C350A не применяется.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED модуля». Для исполнения DA область стабилизации тока составляет 60%–100% от максимального выходного напряжения при отдаче номинальной мощности.
- При низких входных напряжениях может потребоваться дерейтинг. См. раздел «Статическая характеристика».
- Время установления режима измеряется при первом холодном старте. Повторные включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Заявленный ресурс >50 000 часов достигается при Tcase (особенно в точке tc/TMP) около 80°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением следует учитывать указания по установке и обеспечению влагозащиты (IP).
- Модели D2 требуют программирования в состоянии нагрузки.
- Для выполнения требований актуального ErP для светильников данный LED источник допускается использовать только «за выключателем», без постоянного подключения к сети.
- Для исполнения A/AB необходимо учитывать требования при встраивании для соответствия применению Type HL.
