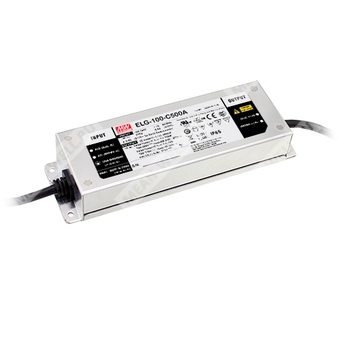

ELG-100-C500 - светодиодный AC/DC драйвер постоянного тока для прямого питания светодиодных модулей.
Расшифровка партномера
| ELG | Серия светодиодных источников питания MEAN WELL (металлический корпус, промышленное исполнение) |
| 100 | Номинальная мощность серии: 100 Вт |
| C | Режим стабилизации: постоянный ток (Constant Current) |
| 500 | Номинальный выходной ток: 500 мА |
Назначение и принцип работы
ELG-100-C500 — изолированный импульсный AC/DC преобразователь для питания светодиодов в режиме стабилизации тока.
Работает в области постоянного тока, обеспечивая заданный ток нагрузки при изменении падения напряжения на светодиодной цепи в допустимом диапазоне.
Встроены активная коррекция коэффициента мощности (PFC), защиты от КЗ, перенапряжения и перегрева.
Выходные параметры (DC)
| Номинальный выходной ток | 500 мА |
| Номинальная мощность | 100 Вт |
| Диапазон выходного напряжения (область постоянного тока) | 143 ~ 286 VDC |
| Напряжение холостого хода (макс.) | 297 VDC |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
Входные параметры (AC)
| Диапазон входного напряжения | 100 ~ 305 VAC |
| Диапазон входного напряжения (DC) | 142 ~ 431 VDC (непрерывно); 320 VAC на 24 часа; 360 VAC на 1 час |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (при полной нагрузке) |
| Полные гармонические искажения (THD) | < 20% (нагрузка ≥ 50%/115 VAC; ≥ 60%/230 VAC; ≥ 75%/277 VAC) |
| Эффективность (тип.) | 91% |
| Входной ток (тип.) | 1,1 A при 115 VAC; 0,6 A при 230 VAC; 0,5 A при 277 VAC |
| Пусковой ток (тип.) | холодный старт 40 A (twidth = 760 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Время запуска | 1000 мс при 115 VAC; 500 мс при 230 VAC |
Потребление без нагрузки / в режиме ожидания
| Потребление без нагрузки |
< 0,5 Вт (для исполнений Blank / A / Dx / D2) |
| Потребление в режиме ожидания |
< 0,5 Вт (для исполнений B / AB / DA) |
Защиты и электрическая прочность изоляции
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог отключения) | 305 ~ 333 VDC |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
| Вход-выход (испытательное напряжение) | 3,75 кВ AC |
| Вход-FG (испытательное напряжение) | 2,0 кВ AC |
| Выход-FG (испытательное напряжение) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС и стандарты
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12;
BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent);
BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14;
KC61347-1, KC61347-2-13
|
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3;
GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547
|
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry);
грозоимпульсная устойчивость: линия-земля 6 кВ, линия-линия 4 кВ;
EAC TP TC 020; KC KN15, KN61547
|
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +80°C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF |
3070,8 тыс. часов (мин.), Telcordia SR-332 (Bellcore); 300,7 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Степень защиты | IP65 или IP67 (зависит от исполнения) |
| Корпус | металлический, предусмотрено функциональное заземление корпуса (FG) |
| Габариты (Д×Ш×В) | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Подключение входа | AC/L (коричневый), AC/N (синий); опционально 3Y модель с PE (зелёно-жёлтый) |
| Подключение выхода | Vo+ (коричневый), Vo- (синий) |
| Проводники (по чертежам) | SJOW 17AWG×2C и/или H05RN-F 1,0 мм² (в зависимости от участка/исполнения) |
| Рекомендуемая ориентация монтажа | указана в руководстве по установке (схема направления монтажа приведена) |
Ограничения по автоматическим выключателям (вход 230 VAC)
| Макс. число БП на автомат 16 A | 3 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
Функциональные исполнения серии (для выбора варианта ELG-100-C500)
Партномер ELG-100-C500 задаёт ток 500 мА; функциональная опция (Blank/A/B/AB/DA/Dx/D2) выбирается отдельным суффиксом и определяет наличие регулировки/диммирования и степень IP.

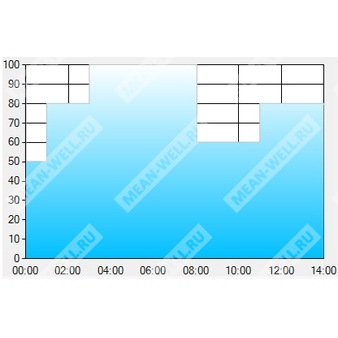

| Blank | IP67, ток фиксированный |
| A | IP65, ток регулируется встроенным потенциометром |
| B | IP67, диммирование 3-в-1 (0–10 VDC, 10V PWM, сопротивление) |
| AB | IP65, регулировка потенциометром + диммирование 3-в-1 |
| DA | IP67, управление DALI (IEC62386-101,102; (207 по запросу)) |
| Dx | IP67, встроенное «Smart timer» диммирование (по запросу) |
| D2 | IP67, Smart timer + программируемая функция |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Область постоянного тока: см. раздел о методах питания светодиодного модуля; для исполнения DA область постоянного тока составляет 60%–100% максимального выходного напряжения при отдаче номинальной мощности.
- При пониженных входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Из-за влияния конечного монтажа на ЭМС производитель конечного оборудования должен повторно подтверждать соответствие по ЭМС для установленной системы.
- Серия соответствует типовой наработке > 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
- Для примечаний по установке и сохранению влагозащиты следует использовать руководство пользователя перед применением.
- Исполнения D2 требуется программировать в состоянии нагрузки.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только «за выключателем», без постоянного подключения к сети.
- Для исполнений A/AB необходимо учитывать требования применения Type HL при встраивании.
- Рекомендация по подключению: корпус следует соединять с PE для обеспечения ЭМС и безопасной эксплуатации; вариант входной проводки с PE — по согласованию.
