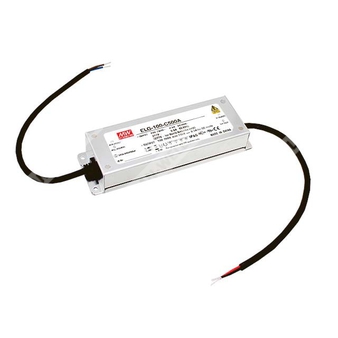

ELG-100-C700A - AC/DC драйвер светодиодов постоянного тока 700 мА для питания светодиодных модулей от сети переменного тока.
Идентификация и расшифровка партномера
Партномер: ELG-100-C700A
- ELG — серия источников/драйверов для LED (постоянный ток).
- 100 — номинальная мощность семейства: 100 Вт.
- C — исполнение с режимом стабилизации тока (Constant Current) и повышенным выходным напряжением.
- 700 — номинальный выходной ток: 700 мА.
- A — функциональная опция: регулировка выходного тока встроенным потенциометром; степень защиты IP65 (в таблице опций).
Назначение и особенности
- Выход в режиме стабилизации тока для непосредственного питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (FG/PE).
- Защита от КЗ (hiccup) с автоматическим восстановлением после устранения неисправности.
- Возможность регулировки выходного тока (для A-типа — встроенный потенциометр).
- Степень защиты корпуса: IP65 (для типа A).
Электрические параметры — выход (DC)
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 100,1 Вт |
| Диапазон выходного напряжения (рабочий) | 71…143 В |
| Напряжение холостого хода (макс.) | 149 В |
| Диапазон регулировки тока | 350…700 мА (для A/AB-типа через встроенный потенциометр) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Область стабилизации тока | см. раздел «Способ питания LED-модуля» (характеристика CC-области) |
Электрические параметры — вход (AC/DC)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,97 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 91% |
| Ток потребления (тип.) | 1,1 А / 115 В AC; 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) | 40 А (twidth=760 мкс, измерено при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время запуска (Set up time) | 1000 мс / 115 В AC; 500 мс / 230 В AC |
Потребление без нагрузки / в ожидании
| Потребление без нагрузки | <0,5 Вт (для типов Blank / A / Dx / D2) |
Электромагнитная совместимость и гармонические искажения
| Суммарные гармонические искажения тока (THD) | <20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Нормы по ЭМС (эмиссия) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Нормы по ЭМС (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсная стойкость: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Защиты и изоляция
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) | 154…174 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
| Испытательное напряжение изоляции (выдерживаемое) | Вход–Выход: 3,75 кВ AC; Вход–FG: 2,0 кВ AC; Выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–Выход / Вход–FG / Выход–FG: 100 МОм при 500 В DC, 25°C, 70% RH |
Тепловые и климатические параметры
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Дерейтинг по высоте | 3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Механические и конструктивные данные
| Степень защиты (IP) | IP65 (для исполнения A) |
| Габариты (Д×Ш×В) | 199×63×35,5 мм |
| Масса | 0,85 кг |
| Корпус | металлический, с функциональным заземлением |
Подключение и совместимость с LED нагрузкой
- Драйвер работает в режиме постоянного тока и предназначен для прямого питания светодиодов.
- Характеристика области стабилизации тока приведена в разделе «Способ питания LED-модуля» (график CC-области и режим hiccup при перегрузке).
- Требуется подключение корпуса к PE для обеспечения ЭМС и безопасной эксплуатации (указание из раздела механики/примечаний).
Нормативы безопасности
| Стандарты безопасности | UL8750 (type “HL”); CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Примечания (Notes) из документа
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Способ питания LED-модуля» для пояснения области стабилизации тока.
- При пониженных входных напряжениях может требоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Поскольку ЭМС зависит от конечного монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие директивам ЭМС на установленной системе целиком.
- Серия соответствует типовой ожидаемой наработке >50 000 ч при температуре корпуса (tc/TMP) около 80°C или ниже.
- Дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м.
- Перед применением следует учитывать указания руководства по установке и требования по IP/влагозащите.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только за выключателем (без постоянного подключения к сети).
- Для A/AB типа требуется учитывать встроенное исполнение для соответствия применению Type HL.
