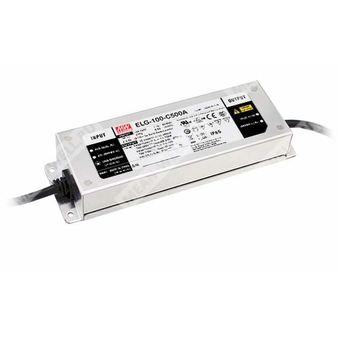

ELG-100-C700B-3Y - AC/DC драйвер светодиодов постоянного тока 700 мА для питания LED-модулей в режиме стабилизации тока.
Расшифровка партномера
ELG — серия источников питания MEAN WELL для LED
100 — номинальная мощность серии (класс 70–100 Вт)
C — режим выходного стабилизированного тока (Constant Current Mode)
700 — номинальный выходной ток 700 мА
B — исполнение с функцией «3 в 1» диммирования (0–10 В DC / 10 В PWM / резистивное), IP67
-3Y — вариант ввода питания: 3‑проводный (L, N, PE) для стандартной модели
Назначение и общие сведения
- Источник питания (драйвер) для прямого питания светодиодов в режиме постоянного тока.
- Диапазон входных напряжений промышленного уровня 100–305 VAC (также 142–431 VDC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (рекомендуется подключение корпуса к PE).
- Степень защиты корпуса: IP67 (для B-типа).
Выходные параметры (модель ELG-100-C700)
| Номинальный выходной ток |
700 мА |
| Номинальная мощность |
100,1 Вт (при 200–305 VAC); 70,35 Вт (при 100–180 VAC) |
| Диапазон выходного напряжения (рабочий) |
71–143 В |
| Область стабилизации тока |
71–143 В (Constant Current Region) |
| Напряжение холостого хода (макс.) |
149 В |
| Диапазон регулировки тока |
350–700 мА (регулировка для A/AB-типа через встроенный потенциометр; для B-типа в спецификации указан диапазон серии) |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5,0% |
Входные параметры
| Диапазон входного напряжения |
100–305 VAC; 142–431 VDC (непрерывно); 320 VAC на 24 часа; 360 VAC на 1 час |
| Частота сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (полная нагрузка) |
| Полный коэффициент гармоник тока |
THD < 20% (при нагрузке ≥50%/115 VAC; ≥60%/230 VAC; ≥75%/277 VAC) |
| КПД (тип.) |
91% (для 700 мА модели) |
| Входной ток (тип.) |
1,1 А при 115 VAC; 0,6 А при 230 VAC; 0,5 А при 277 VAC |
| Пусковой ток (тип.) |
40 А (холодный старт, twidth=760 мкс при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 VAC |
| Потребление без нагрузки / в ожидании |
< 0,5 Вт (для типов Blank/A/Dx/D2); для B/AB/DA: < 0,5 Вт в режиме ожидания |
| Макс. число БП на автомате 16 А |
3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 VAC |
Диммирование (исполнение B, «3 в 1»)
| Интерфейс диммирования |
DIM+ и DIM- (первичная сторона не указана; используется отдельная пара проводов управления) |
| Методы управления |
0–10 В DC, 10 В PWM, резистивное управление |
| Частота PWM |
100 Гц – 3 кГц |
| Ток источника диммирования (со стороны драйвера) |
100 мкА (тип.) |
| Минимальный уровень диммирования |
около 8% (в диапазоне 0% < Iout < 8% выходной ток не нормирован) |
| Отключение по диммированию |
возможен спад до 0% при 0 кОм или 0 В DC, либо PWM 10 В при 0% скважности |
| Ограничение подключения |
не соединять DIM- с Vo- |
Защиты
| Короткое замыкание |
режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) |
154–174 В; отключение выходного напряжения, восстановление после переподключения питания |
| Перегрев |
отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность изоляции
| Испытательное напряжение |
вход–выход: 3,75 кВ AC; вход–FG: 2,0 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13; IP65 или IP67 |
| Помехоэмиссия |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсная помеха: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10–500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF |
3070,8 тыс. ч (мин., Telcordia SR-332); 300,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и монтажные данные
| Габаритные размеры (Д×Ш×В) |
199 × 63 × 35,5 мм |
| Масса |
0,85 кг |
| Степень защиты |
IP67 (исполнение B) |
| Рекомендация по подключению корпуса |
подключить корпус к PE для обеспечения ЭМС и безопасной эксплуатации |
Подключение (вариант -3Y)
Ввод питания 3‑проводный: AC/L (коричневый), AC/N (синий), PE (зелёно‑жёлтый).
Выход на нагрузку: Vo+ (коричневый), Vo- (синий).
Цепи диммирования (для B-типа): DIM+ (фиолетовый), DIM- (розовый).
Запрещено соединять DIM- с Vo-.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Для области стабилизации тока следует учитывать рекомендации по «методам питания LED-модуля»; при несовместимости требуется согласование конфигурации конечной системы.
- При пониженных входных напряжениях может потребоваться снижение допустимой нагрузки; ориентироваться на статические характеристики.
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от монтажа и должны быть повторно подтверждены на уровне конечного изделия.
- Для работы на высоте более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных исполнений.
- Перед применением учитывать указания руководства по установке и требования по монтажу для обеспечения влагозащиты.
- Для соответствия актуальным требованиям ErP для светильников источник питания должен использоваться за выключателем и не быть постоянно подключённым к сети.
