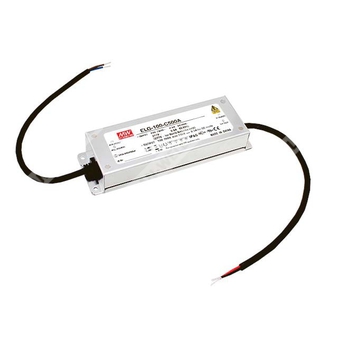

ELG-100-C700B - AC/DC драйвер светодиодов постоянного тока для прямого питания LED-модулей с функцией 3-в-1 диммирования.
Расшифровка партномера ELG-100-C700B
- ELG — серия источников питания (LED драйверы) MEAN WELL.
- 100 — номинальный класс мощности: около 100 Вт (70–100 Вт в зависимости от модели и условий).
- C — режим стабилизации тока (постоянный ток).
- 700 — номинальный выходной ток: 700 мА.
- B — исполнение с 3-в-1 диммированием (0–10 В постоянного тока / 10 В PWM / сопротивление), степень защиты IP67.
Назначение и функциональные особенности
- Стабилизация выходного тока для прямого питания светодиодных цепочек (режим постоянного тока).
- Широкий диапазон входного напряжения 100–305 В AC (также 142–431 В DC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Металлический корпус, функциональное заземление корпуса (PE).
- Степень защиты: IP67 (для исполнения B).
Выходные параметры (ELG-100-C700)
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 100,1 Вт (при 200–305 В AC); 70,35 Вт (при 100–180 В AC) |
| Диапазон выходного напряжения (область стабилизации тока) | 71–143 В |
| Максимальное напряжение холостого хода | 149 В |
| Диапазон регулировки выходного тока | 350–700 мА (для A/AB-типа через встроенный потенциометр); для B-типа в таблице указан общий диапазон серии |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
Параметры входа
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC (непрерывно), 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полные гармонические искажения | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Ток потребления (тип.) | 1,1 А (115 В AC); 0,6 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) | 40 А (длительность 760 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска | 1000 мс (115 В AC); 500 мс (230 В AC) |
Энергопотребление на холостом ходу / в ожидании
| Холостой ход / ожидание | для B-типа: потребление в режиме ожидания < 0,5 Вт |
Диммирование (исполнение B: 3-в-1)
| Интерфейс диммирования | между DIM+ и DIM- |
| Методы управления | 0–10 В DC; 10 В PWM; сопротивлением |
| Частота PWM | 100 Гц – 3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | около 8% (в диапазоне 0% < Iout < 8% ток не нормируется) |
| Отключение по диммированию | ток может снижаться до 0% при ~0 кОм или 0 В DC, либо PWM 0% скважности |
| Ограничение подключения | не подключать DIM- к Vo- |
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 154–174 В (для модели 700 мА); отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход / вход–FG / выход–FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС (устойчивость и эмиссия)
| Устойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; помехоустойчивость к импульсным перенапряжениям: Линия–Земля 6 кВ, Линия–Линия 4 кВ |
| Эмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; а также GB/T 17743, GB17625.1, EAC TP TC 020, KC KN15/KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 3070,8 тыс. ч (мин., Telcordia SR-332); 300,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и монтажные данные
| Габаритные размеры (Д×Ш×В) | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Степень защиты оболочки | IP67 (для исполнения B) |
| Подключение защитного проводника | рекомендуется соединение корпуса с PE для обеспечения ЭМС и безопасности |
| Макс. число блоков на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Упаковка | 16 шт./14,2 кг/0,72 CUFT |
Стандарты безопасности
| Нормативы | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (независимый); BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; степень защиты IP65/IP67 (в зависимости от исполнения) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область стабилизации тока: см. раздел о методах питания LED-модуля; для исполнения DA область стабилизации тока составляет 60%–100% от максимального выходного напряжения при передаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличить время запуска.
- Поскольку драйвер является компонентом конечного изделия, характеристики ЭМС зависят от установки; производитель конечного оборудования должен повторно квалифицировать соответствие ЭМС на уровне изделия.
- Типичный ресурс > 50 000 ч достигается при температуре корпуса (в особенности точки tc/TMP) около 80°C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать рекомендации по установке и обеспечению степени защиты IP (см. руководство пользователя).
- Чтобы выполнить требования актуальной ErP для светильников, источник питания должен использоваться за выключателем и не быть постоянно подключенным к сети.
- Для A/AB-типа необходимо учитывать встроенное применение для соответствия требованиям применения Type HL.
