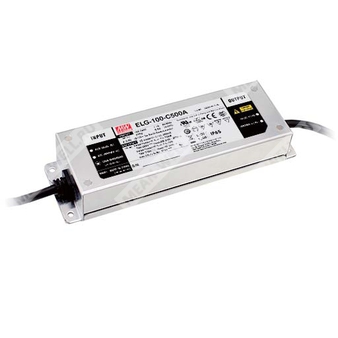

ELG-100-C700D2 - AC/DC драйвер светодиодов постоянного тока для прямого питания LED-модулей.
Идентификация и назначение
Партномер: ELG-100-C700D2
Основная функция: преобразование сетевого AC/DC напряжения в стабилизированный выходной ток для питания светодиодных сборок в режиме постоянного тока; поддержка программируемого профиля диммирования Smart timer (исполнение D2).
Расшифровка партномера ELG-100-C700D2
- ELG — серия источников питания (LED драйвер) в металлическом корпусе с высокой степенью защиты.
- 100 — номинальная мощность семейства 100 Вт (для данного тока — до 100,1 Вт при высоком входном напряжении).
- C — режим стабилизации тока (Constant Current Mode).
- 700 — номинальный выходной ток 700 мА.
- D2 — исполнение с функцией Smart timer диммирования и программируемой функцией; степень защиты IP67.
Ключевые особенности и функциональные возможности
- Выход в режиме постоянного тока для прямого питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP67 (для D2 исполнения).
- Функции защиты: короткое замыкание, перенапряжение, перегрев.
- Условия эксплуатации по температуре корпуса: до +90°C.
- Потребление без нагрузки/в ожидании: менее 0,5 Вт (для D2).
Таблица: Выходные параметры (Output) для ELG-100-C700
| Номинальный выходной ток |
700 мА |
| Номинальная мощность |
100,1 Вт (при 200–305 В AC); 70,35 Вт (при 100–180 В AC) |
| Диапазон выходного напряжения (область стабилизации тока) |
71–143 В |
| Максимальное напряжение холостого хода |
149 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5,0% |
Таблица: Входные параметры (Input)
| Диапазон входного напряжения |
100–305 В AC; 142–431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частотный диапазон |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) |
91% (для модели 700 мА) |
| Входной ток (тип.) |
1,1 А при 115 В AC; 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) |
40 А (twidth = 760 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Время запуска (включения) |
1000 мс при 115 В AC; 500 мс при 230 В AC |
| Искажения тока (THD) |
< 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Количество БП на автомате 16 А |
3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Потребление без нагрузки/в ожидании |
менее 0,5 Вт (для D2 исполнения) |
Таблица: Защиты и электрическая прочность (Protection)
| Защита от короткого замыкания |
режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
154–174 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторной подачи питания |
| Испытательное напряжение изоляции |
вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–FG, выход–FG) |
Таблица: Условия эксплуатации и окружающая среда (Environment)
| Диапазон температуры корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса |
+90°C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (в диапазоне 0…60°C) |
| Вибростойкость |
10–500 Гц, 5G, 12 мин/цикл; в течение 72 мин по осям X, Y, Z |
Таблица: Соответствие стандартам (Safety & EMC)
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (только для 700A, 1050A); GB19510.1, GB19510.14; KC61347-1; KC61347-2-13; IP65 или IP67 |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Таблица: Конструктивные данные и подключение (Others / Mechanical)
| Степень защиты IP |
IP67 (исполнение D2) |
| Габаритные размеры (Д×Ш×В) |
199 × 63 × 35,5 мм |
| Масса |
0,85 кг |
| Подключение входа |
AC/L (коричневый), AC/N (синий) |
| Подключение выхода |
Vo+ (коричневый), Vo- (синий) |
| Провода управления (для B/DA/D2) |
PROG+ (фиолетовый) и PROG- (розовый) для D2 |
| Рекомендуемое подключение корпуса |
корпус должен быть соединён с PE для обеспечения ЭМС и безопасной эксплуатации |
Функция диммирования Smart timer (исполнение D2)
Исполнение D2 поддерживает встроенную функцию Smart timer диммирования и программируемую функцию. Указано требование: модели D2 должны программироваться в состоянии нагрузки.
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область стабилизации тока приведена в разделе методов питания LED-модуля; для исполнения DA область постоянного тока составляет 60%–100% от максимального напряжения при передаче номинальной мощности.
- При низком входном напряжении может требоваться снижение нагрузки.
- Время запуска измеряется при первом «холодном» старте; повторные включения/выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; конечный производитель должен повторно квалифицировать ЭМС для полной установки.
- Для выполнения требований актуального ErP для светильников данный источник питания может использоваться только за выключателем и не должен быть постоянно подключён к сети.
- Высотная поправка: при установке выше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Перед применением следует учитывать указания по установке и обеспечению водозащиты.
- Модели D2 необходимо программировать в состоянии нагрузки.
- Подключение корпуса к PE требуется для полного обеспечения ЭМС и безопасной эксплуатации.
- Рекомендуемое монтажное положение приведено в руководстве по установке.
