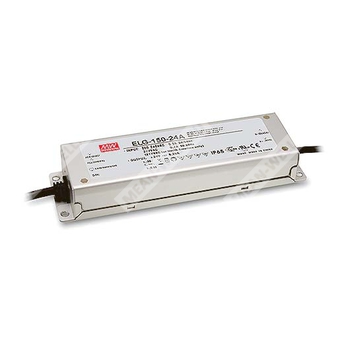

ELG-150-12 - AC/DC светодиодный драйвер (источник питания) для LED систем с режимами стабилизации напряжения и тока.
Расшифровка партномера
ELG — серия герметичных LED-драйверов MEAN WELL с активной коррекцией коэффициента мощности и комбинированным режимом CV+CC.
150 — семейство по выходной мощности (номинально до 150 Вт в серии).
12 — номинальное выходное напряжение 12 В DC (модель ELG-150-12).
Назначение и принцип работы
ELG-150-12 предназначен для питания светодиодных нагрузок и LED-модулей. Поддерживается работа как в режиме стабилизации напряжения (CV), так и в области стабилизации тока (CC) согласно статической характеристике серии. Для исполнений с диммированием предусмотрено управление током; базовая модель определяется суффиксом типа (Blank/A/B/AB/DA/Dx/D2), при этом для ELG-150-12 в документе приведены исключения по применимости ErP для вариантов, отличных от Blank/A.
Выходные параметры (модель ELG-150-12)
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного напряжения | 12–24 В (см. примечания по методам управления LED и статической характеристике) |
| Номинальный ток | 10 А |
| Область стабилизации тока (CC) | 10,8–13,2 В |
| Номинальная мощность | 84 Вт (при 100–180 В AC); 120 Вт (при 200–305 В AC) |
| Пульсации и шум (макс.) | 150 мВп-п |
| Точность установки выходного напряжения | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
Регулировки выхода (для соответствующих исполнений)
| Регулировка выходного напряжения | Только для типов A/AB, встроенный потенциометр; диапазон 6–12 В |
| Регулировка выходного тока | Только для типов A/AB, встроенный потенциометр; диапазон 5–10 А |
Входные электрические параметры
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (при полной нагрузке) | PF ≥ 0,97 @ 115 В AC; PF ≥ 0,95 @ 230 В AC; PF ≥ 0,92 @ 277 В AC |
| Полные гармонические искажения тока | < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Потребляемый ток (тип.) | 1,7 А @ 115 В AC; 0,9 А @ 230 В AC; 0,7 А @ 277 В AC |
| Пусковой ток (тип.) | 65 А, холодный старт (twidth=550 мкс при 50% Ipeak) @ 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА @ 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (без нагрузки для типов Blank/A/Dx/D2; в ожидании для типов B/AB/DA) |
Временные параметры
| Время запуска / нарастания | 1600 мс, 80 мс @ 115 В AC; 500 мс, 100 мс @ 230 В AC |
| Время удержания (тип.) | 10 мс @ 115 В AC, 230 В AC |
Защиты и устойчивость
| Перегрузка по току | 95–108% |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения КЗ |
| Перегрузка (ограничение тока) | Ограничение тока, автоматическое восстановление после снятия перегрузки |
| Перенапряжение на выходе | 14–18 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции (вход–выход, вход–корпус/земля, выход–корпус/земля) | 100 МОм / 500 В DC / 25°C / 70% RH |
Рабочие условия и механика
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| Габариты (Д×Ш×В) | 219×63×35,5 мм |
Степень защиты и конструктив
Серия ELG-150 выпускается с классами защиты IP67 или IP65 в зависимости от исполнения (Blank/B/DA/Dx/D2 обычно IP67; A/AB — IP65; согласно таблице типов в документе). Для ELG-150-12 конкретный IP-класс определяется суффиксом типа после «12» (например, ELG-150-12A — IP65, ELG-150-12B — IP67).
Интерфейсы и функциональные опции серии (зависят от типа исполнения)
- 3-в-1 диммирование (для типов B/AB): 0–10 В DC, ШИМ 10 В (100 Гц–3 кГц), резистивное; минимальный уровень диммирования около 8%; указание: не соединять DIM− с Vo−.
- DALI (для типа DA): управление по шине DALI между DA+ и DA−; 16 групп и 64 адреса; первый шаг фиксирован на 8% выхода.
- Smart Timer Dimming (для типов Dxx/D2): встроенные профили диммирования до 14 часов (профили D01/D02/D03; программирование для D2).
Стандарты и соответствие
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1, 61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| Доп. национальные | BIS IS15885 (перечень моделей включает: 12/12A/12B/12DA и др.) |
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; грозоимпульсная устойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| DALI (для DA-типа) | IEC62386-101, 102 (207 по запросу) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля» для выбора режима (CV/CC). Для DA-типа область стабилизации тока составляет 60–100% от максимального напряжения при отдаче номинальной мощности.
- Пульсации и шум измерены при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении требуется дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном включении; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне полной установки.
- Для ресурса >50 000 ч требуется контроль температуры корпуса; типовое значение достигается при температуре точки корпуса (tc/TMP) около 80°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте более 2000 м: 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для требований актуальных норм ErP данный LED-источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- ELG-150-12 (кроме типов Blank/A) предназначен для источников света, освобождённых от требований ErP (EU) 2019/2020, например для сигнальных устройств (в т.ч. дорожные/железнодорожные/морские/авиационные сигналы, системы управления движением, огни ВПП).
- Для типов A/AB необходимо учитывать встроенную настройку при применении в задачах, требующих соответствия типу «HL».
