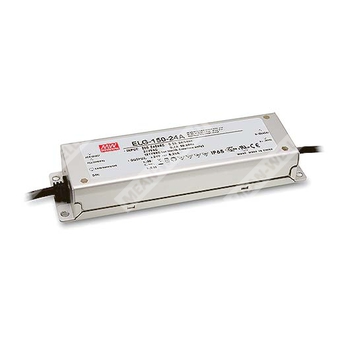

ELG-150-12A - AC/DC LED драйвер постоянного напряжения с режимом ограничения тока для питания светодиодных нагрузок.
Расшифровка партномера
ELG — серия LED драйверов (металлический корпус, уличное/промышленное применение).
150 — серия по классу мощности 150 Вт (для 12 В версии в таблице указана номинальная мощность 84 Вт и режимы дерейтинга).
12 — номинальное выходное напряжение 12 В.
A — исполнение с регулируемыми выходным напряжением и выходным током через встроенный потенциометр; класс защиты IP65.
Назначение и режим работы
- Двухрежимный выход: постоянное напряжение + постоянный ток (ограничение тока).
- Возможна работа как в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер), так и в режиме стабилизации тока (прямое питание светодиодов) в пределах области постоянного тока.
- Корпус металлический, функциональное заземление корпуса (для полного соответствия EMC и безопасной эксплуатации требуется подключение корпуса к PE).
- Области применения (примеры): уличное, архитектурное, промышленное (bay), прожекторное LED освещение.
Параметры выхода (ELG-150-12 / применимо к ELG-150-12A)
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 12–24 В (для модели 12 В указан в строке «Диапазон напряжения») |
| Номинальный ток | 10 А |
| Номинальная мощность | 84 Вт |
| Пульсации и шум | 150 мВ пик‑пик (макс.) |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон области постоянного тока | 10,8–13,2 В |
| Перегрузка по току | 95–108% (режим ограничения тока, автовосстановление после устранения причины) |
Регулировки выхода (для исполнения A)
| Регулировка выходного напряжения | Регулируемое (через встроенный потенциометр) |
| Регулировка выходного тока | Регулируемое (через встроенный потенциометр), диапазон 5–10 А |
Параметры входа
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | ≥0,97 (115 В AC), ≥0,95 (230 В AC), ≥0,92 (277 В AC) при полной нагрузке |
| Потребляемый ток (тип.) | 1,7 А (115 В AC) / 0,9 А (230 В AC) / 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Макс. число БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | <0,5 Вт (для типов Blank/A/Dx/D2) |
Временные параметры
| Время запуска / нарастания | 1600 мс / 80 мс (115 В AC); 500 мс / 100 мс (230 В AC) |
| Время удержания (тип.) | 10 мс (115 В AC, 230 В AC) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения причины |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электромагнитная совместимость и гармоники
| Коэффициент гармонических искажений | <20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Устойчивость к помехам | Соответствие EN/EN61000-4-2,3,4,5,6,8,11; EN/EN61547; импульсные помехи: линия‑земля 6 кВ, линия‑линия 4 кВ |
| Эмиссия помех | Соответствие EN/EN55015; EN/EN61000-3-2 класс C (при нагрузке ≥60%); EN/EN61000-3-3 |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход‑выход: 3,75 кВ AC; вход‑корпус: 2,0 кВ AC; выход‑корпус: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход‑выход, вход‑корпус, выход‑корпус) |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
Конструктивные данные
| Степень защиты | IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Надёжность
| Средняя наработка на отказ (минимум) | 2661,6 тыс. ч (Telcordia SR-332); 313,7 тыс. ч (MIL-HDBK-217F, 25°C) |
Стандарты безопасности
| Безопасность | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/EN/AS/NZS 61347-1, 61347-2-13; EN62384; и др. (в перечне серии) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Границы области постоянного тока приведены в разделе «Методы питания LED модуля»; при проблемах совместимости требуется согласование конечной системы.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает допуск установки, стабилизацию по сети и по нагрузке.
- При пониженных входных напряжениях может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; EMC зависит от монтажа, изготовитель конечного изделия должен повторно квалифицировать соответствие EMC для полной установки.
- Типовая долговечность серии достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Для высоты эксплуатации выше 2000 м: дерейтинг по температуре окружающей среды 3,5°C на каждые 1000 м для моделей без вентилятора.
- Для выполнения требований актуальных норм ErP данный источник питания допускается применять только «за выключателем», без постоянного подключения к сети.
- Для A/AB типа требуется учитывать условия встраивания для соответствия применению Type HL.
- Перед применением необходимо учитывать указания руководства по установке и особенности обеспечения степени защиты IP.
