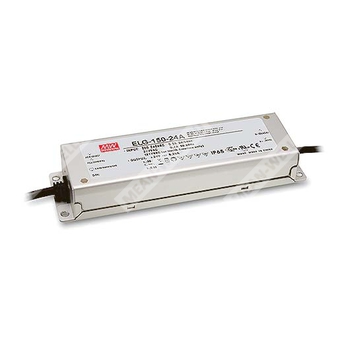

ELG-150-24 - AC/DC светодиодный драйвер постоянного напряжения 24 В с функцией ограничения тока (CV+CC) для питания светодиодных систем.
Расшифровка партномера
- ELG — серия светодиодных драйверов (Constant Voltage + Constant Current).
- 150 — класс мощности серии (84…150 Вт в зависимости от модели/условий входного напряжения).
- 24 — номинальное выходное напряжение 24 В DC (модель ELG-150-24).
Назначение и общий обзор
ELG-150-24 относится к семейству AC/DC драйверов для светодиодного освещения, поддерживающих два режима: постоянное напряжение и постоянный ток (ограничение тока в заданной области напряжений). Устройство рассчитано на применение в архитектурном, уличном, промышленном и прожекторном LED освещении.
Выходные параметры (OUTPUT) — ELG-150-24
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12…24 В |
| Номинальный ток | 6,25 А |
| Диапазон тока (область CC) | 3,2…6,25 А |
| Номинальная мощность | 150 Вт (при входе 200…305 В AC) 105 Вт (при входе 100…180 В AC) |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения (суммарно) | ±2,5% |
| Область постоянного тока (по выходному напряжению) | 21,6…26,4 В |
| Диапазон регулировки напряжения (A/AB-тип) | 21,6…26,4 В |
| Диапазон регулировки тока (A/AB-тип) | 3,2…6,25 А |
Входные параметры (INPUT)
| Диапазон входного напряжения | 100…305 В AC 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (при полной нагрузке) | PF ≥ 0,97 / 115 В AC PF ≥ 0,95 / 230 В AC PF ≥ 0,92 / 277 В AC |
| Полный коэффициент гармонических искажений | < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| КПД (тип.) | 89% |
| Ток потребления от сети | 1,7 А / 115 В AC 0,9 А / 230 В AC 0,7 А / 277 В AC |
| Пусковой ток (тип.) | 65 А (twidth = 550 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомате 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для типов Blank / A / Dx / D2) < 0,5 Вт (потребление в ожидании для типов B / AB / DA) |
Временные характеристики
| Время запуска / нарастания | 1600 мс / 80 мс (115 В AC) 500 мс / 100 мс (230 В AC) |
| Время удержания (тип.) | 10 мс (115 В AC, 230 В AC) |
Защиты (PROTECTION)
| Перегрузка по току | 95…108% |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка (ограничение тока) | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 28…34 В |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м (для безвентиляторных моделей) при высоте > 2000 м |
Электробезопасность и ЭМС
| Выдерживаемое напряжение изоляции | Вход–выход: 3,75 кВ AC Вход–корпус (FG): 2,0 кВ AC Выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход / вход–корпус / выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормы ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Нормы ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха Line–Earth 6 кВ, Line–Line 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (Type “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; BIS IS15885 (в т.ч. для 24/24A/24B/24DA); EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Конструктивные параметры и исполнение
| Степень защиты оболочки | IP67 или IP65 (зависит от исполнения типа) |
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Функциональные исполнения серии (для выбора модификации)
Для серии ELG-150 указаны типы исполнения: Blank, A, B, AB, DA, Dx, D2 и опция входа 3Y (3-проводный вход). Для ELG-150-24 конкретный тип (например, ELG-150-24, ELG-150-24A, ELG-150-24B, ELG-150-24AB, ELG-150-24DA и т.д.) задаёт IP и функции (регулировка/диммирование/DALI/таймер).
| Тип исполнения | Степень защиты | Функция |
| Blank | IP67 | Выходные ток и напряжение фиксированные |
| A | IP65 | Регулировка выходных тока и напряжения встроенным потенциометром |
| B | IP67 | Диммирование 3-в-1 (0…10 В DC, 10 В PWM, сопротивление) |
| AB | IP65 | Регулировка потенциометром + диммирование 3-в-1 |
| DA | IP67 | DALI управление |
| Dx | IP67 | Встроенное «Smart timer» диммирование по запросу пользователя |
| D2 | IP67 | «Smart timer» диммирование и программируемая функция |
Интерфейсы диммирования (для B/AB-исполнений серии)
- Регулировка уровня постоянного тока через вход между DIM+ и DIM− методами: 0…10 В DC, 10 В PWM (100 Гц…3 кГц) или сопротивление.
- Ток источника диммирования от драйвера: 100 мкА (тип.).
- Запрещено соединять DIM− с Vo−.
- Минимальный уровень диммирования около 8%; при 0% < Iout < 8% выходной ток не нормирован.
- Выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью.
Интерфейс DALI (для DA-исполнений серии)
- Подключение сигнала DALI между DA+ и DA− (первичная сторона).
- Протокол DALI: 16 групп, 64 адреса.
- Первый шаг фиксирован на 8% выходного уровня.
- Соответствие стандартам DALI: IEC62386-101, -102 (207 — по запросу) для DA-типа.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания LED модулей; для DA-типа область постоянного тока составляет 60%…100% от максимального выходного напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12" витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходному напряжению включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном старте; при включениях/выключениях драйвера время запуска может увеличиваться.
- Источник питания рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа, изготовитель конечного оборудования должен повторно квалифицировать соответствие ЭМС для всей установки.
- Типичный ресурс эксплуатации >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Перед применением учитывать указания руководства по монтажу и условия обеспечения степени влагозащиты IP.
- Для соответствия последним требованиям ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- ELG-150-12 (кроме Blank/A-типа) предназначен для источников света, освобождённых от требований ErP (EU) 2019/2020 (например, сигнальные устройства; в т.ч. дорожные/железнодорожные/морские/авиационные и т.п.).
- Для A/AB-типа необходимо учитывать применение в составе изделия для соответствия области применения Type HL.
