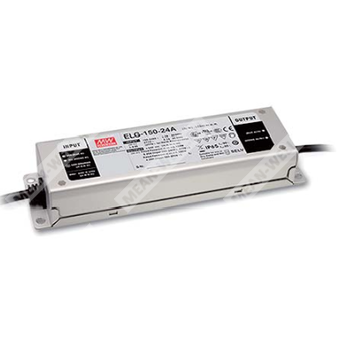

ELG-150-24A
ELG-150-24A - AC/DC LED-драйвер 150 Вт для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
Идентификация и назначение
Производитель/серия: MEAN WELL ELG-150
Изделие: светодиодный драйвер (источник питания) с двойным режимом постоянное напряжение + постоянный ток, активной коррекцией коэффициента мощности (PFC), исполнение для внутренней/наружной установки (в зависимости от типа).
Типичные применения (из документа):
- уличное LED-освещение;
- архитектурное LED-освещение;
- освещение high-bay (складское/цеховое);
- прожекторное LED-освещение;
- исполнение Type “HL” для применения в опасных (классифицированных) зонах Class I, Division 2 (указано для серии).
Расшифровка партномера ELG-150-24A
| ELG | семейство LED-драйверов MEAN WELL (серия ELG) |
| 150 | номинальная мощность серии/платформы: до 150 Вт (для 24 В модели — 150 Вт при 200…305 В AC и 105 Вт при 100…180 В AC) |
| 24 | номинальное выходное напряжение: 24 В DC |
| A | исполнение с регулировкой выходного напряжения и выходного тока встроенными подстроечными элементами; класс защиты корпуса IP65 |
Ключевые особенности (из документа)
- выход: постоянное напряжение + постоянный ток (двухрежимная характеристика);
- металлический корпус с функциональным заземлением;
- встроенная активная PFC;
- потребление в режиме холостого хода/ожидания: <0,5 Вт (для Blank/A/Dx/D2-типа — «без нагрузки»);
- широкий диапазон входного напряжения: 100…305 В AC / 142…431 В DC;
- работоспособность при температуре корпуса Tcase от -40 до +90 °C (при соблюдении графиков дерейтинга).
Параметры выхода (OUTPUT) для ELG-150-24 (применимо к ELG-150-24A)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12…24 В (Note 5) |
| Номинальный выходной ток | 6,25 А |
| Диапазон выходного тока | 3,2…6,25 А |
| Номинальная мощность | 150 Вт (при 200…305 В AC) 105 Вт (при 100…180 В AC) |
| Область постоянного тока (по напряжению) | 21,6…26,4 В |
| Пульсации и шум (макс.) | 200 мВ пик-пик (Note 3) |
| Точность установки выходного напряжения | ±3,0% (Note 4) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон регулировки выходного напряжения (для A/AB-типа) | 21,6…26,4 В (встроенный потенциометр) |
| Диапазон регулировки выходного тока (для A/AB-типа) | 3,2…6,25 А (встроенный потенциометр) |
| Перегрузка по току | 95…108% |
Параметры входа (INPUT)
| Диапазон входного напряжения | 100…305 В AC 142…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC PF ≥0,95 при 230 В AC PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| КПД (тип.) | 89% (для модели 24 В) |
| Ток потребления (тип.) | 1,7 А при 115 В AC 0,9 А при 230 В AC 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомате 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт (для Blank/A/Dx/D2-типа) |
Защиты (PROTECTION)
| Короткое замыкание | «Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перегрузка | ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 28…34 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура (по корпусу) | Tcase = -40…+90 °C (см. график «OUTPUT LOAD vs TEMPERATURE») |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Корпус, степень защиты, габариты (OTHERS / MECHANICAL)
| Степень защиты IP (для типа A) | IP65 |
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Электрическая прочность изоляции и ЭМС
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульс: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Стандарты безопасности (SAFETY)
| Соответствие | UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; BIS IS15885 (в т.ч. для 24/24A/24B/24DA); EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Примечания (Notes) из документа
- 1. Параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- 2. См. раздел «DRIVING METHODS OF LED MODULE». Для DA-типа область постоянного тока составляет 60…100% от максимального напряжения при номинальной мощности.
- 3. Пульсации и шум измеряются при полосе 20 МГц с использованием 12" витой пары, оконечной RC-цепью 0,1 мкФ и 47 мкФ параллельно.
- 4. Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- 5. При низком входном напряжении может требоваться дерейтинг; см. «STATIC CHARACTERISTICS».
- 6. Время запуска измерено при первом «холодном» старте; переключение ВКЛ/ВЫКЛ может увеличить время запуска.
- 7. Источник рассматривается как компонент конечного оборудования; итоговый производитель должен повторно квалифицировать ЭМС на уровне изделия.
- 8. Типовая ожидаемая наработка >50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80 °C или ниже.
- 10. Дерейтинг по высоте: 3,5 °C/1000 м для бесвентиляторных моделей (выше 2000 м).
- 11. Для примечаний по применению и монтажу с учетом водозащиты IP — см. руководство пользователя.
- 12. Для выполнения требований актуального ErP для светильников данный источник может применяться только «за» выключателем, без постоянного подключения к сети.
- 14. Для A/AB-типа необходимо учитывать «build in using» для соответствия применению Type HL.
