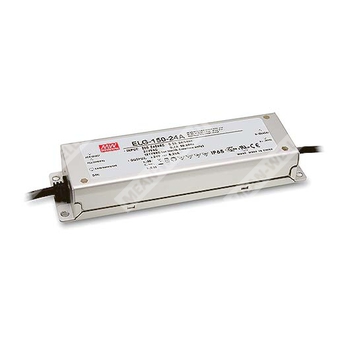

ELG-150-24B
нет на складе
ELG-150-24B - AC/DC светодиодный драйвер постоянного напряжения с поддержкой режима постоянного тока и встроенным 3‑в‑1 диммированием.
Расшифровка партномера ELG-150-24B
- ELG — серия LED-драйверов MEAN WELL с режимами постоянного напряжения и постоянного тока.
- 150 — серия/класс мощности 150 Вт (для модификации 24 В номинальная мощность указана 150 Вт при входе 200–305 В AC; 105 Вт при 100–180 В AC).
- 24 — номинальное выходное напряжение 24 В DC.
- B — исполнение с функцией диммирования «3‑в‑1» (0–10 В DC, 10 В PWM, сопротивление) между DIM+ и DIM-; степень защиты корпуса IP67.
Назначение и общий функционал
Драйвер предназначен для питания светодиодных нагрузок. Поддерживает работу как в режиме постоянного напряжения, так и в режиме постоянного тока (двухрежимный выход). Для исполнения B доступно регулирование уровня выходного постоянного тока по входу диммирования.
Выходные параметры (модель ELG-150-24)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12…24 В (Примечание 5) |
| Номинальный ток | 6,25 А |
| Диапазон тока | 3,2…6,25 А |
| Номинальная мощность | 150 Вт (при входе 200…305 В AC) 105 Вт (при входе 100…180 В AC) |
| Пульсации и шум (макс.) | 200 мВ пик‑пик |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Область режима постоянного тока | 21,6…26,4 В |
| Регулировка выходного напряжения встроенным потенциометром | не указано для типа B (регулировка заявлена для A/AB) |
| Регулировка выходного тока встроенным потенциометром | не указано для типа B (регулировка заявлена для A/AB) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC PF ≥ 0,95 / 230 В AC PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений тока | < 20% (при нагрузке ≥50% / 115 В AC; ≥60% / 230 В AC; ≥75% / 277 В AC) |
| Потребляемый ток (тип.) | 1,7 А / 115 В AC 0,9 А / 230 В AC 0,7 А / 277 В AC |
| Пусковой ток (тип.) | 65 А, холодный пуск (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Макс. число блоков на автомат 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки / в ожидании | Ожидание < 0,5 Вт для типов B / AB / DA |
Диммирование (исполнение B, «3‑в‑1»)
| Методы управления | 0…10 В DC между DIM+ и DIM- 10 В PWM между DIM+ и DIM- (100 Гц…3 кГц) резистивное управление между DIM+ и DIM- |
| Рекомендуемый способ применения | Прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
| Ток источника диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8%; при 0% < Iвых < 8% выходной ток не нормируется |
| Отключение по диммированию | выходной ток может снижаться до 0% при ~0 кОм или 0 В, либо при PWM 0% скважности |
| Требование по подключению | Не подключать DIM- к Vo- |
Защиты
| Короткое замыкание | режим «hiccup», авто-восстановление после устранения неисправности |
| Перегрузка по току | ограничение тока, авто-восстановление после устранения неисправности |
| Диапазон срабатывания защиты по току | 95…108% |
| Защита от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Испытательное напряжение | вход–выход: 3,75 кВ AC вход–корпус (FG): 2,0 кВ AC выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная совместимость и стандарты
| ЭМС (излучение) | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry (импульсная помехоустойчивость: линия‑земля 6 кВ, линия‑линия 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; IP65 или IP67; KC61347-1; KC61347-2-13 |
Условия эксплуатации и надежность
| Температура корпуса (рабочая), Tcase | -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2661,6 тыс. часов (мин.), Telcordia SR-332 (Bellcore) 313,7 тыс. часов (мин.), MIL-HDBK-217F (25 °C) |
Механические и монтажные данные
| Габаритные размеры (Д×Ш×В) | 219 × 63 × 35,5 мм |
| Масса | 0,95 кг |
| Степень защиты | IP67 (для типа B) |
Подключение и проводники (тип B)
| Вход сети | AC/L (коричневый), AC/N (синий) |
| Выход | Vo+ (красный), Vo- (черный) |
| Диммирование | DIM+ (фиолетовый), DIM- (розовый) |
| Тип ввода | Стандартно 2‑проводный вход (для стандартной модели); опционально 3‑проводный вход 3Y |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Характеристика области режима постоянного тока приведена в разделе методов питания LED-модуля; для исполнения DA область постоянного тока составляет 60%…100% максимального выходного напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную точность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. графики статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент конечного изделия; из-за влияния монтажа изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС на полностью собранной установке.
- Типовой ресурс > 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Для высоты эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для безвентиляторных моделей и на 5 °C на каждые 1000 м для моделей с вентилятором.
- Для соблюдения требований актуальной ErP-регламентации данный источник может применяться только за выключателем и не должен быть постоянно подключен к сети.
- Для A/AB необходимо учитывать встраивание для соответствия применению Type HL.
