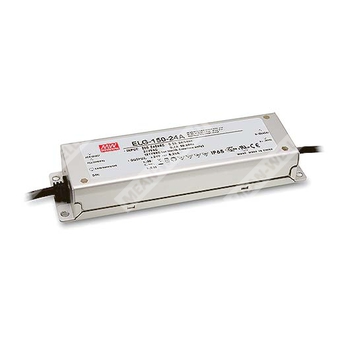

ELG-150-36A - AC/DC драйвер питания светодиодов с режимами стабилизации напряжения и тока для LED-систем.
Расшифровка партномера
| Партномер |
ELG-150-36A |
| Серия |
ELG |
| Номинальная мощность (серия) |
150 W (семейство 84~150 W, в зависимости от модели/входного напряжения) |
| Номинальное выходное напряжение |
36 V |
| Исполнение |
A: регулировка выходного напряжения и выходного тока встроенными подстроечными резисторами; степень защиты IP65 |
Назначение и общая информация
ELG-150-36A относится к семейству источников питания для светодиодных систем с двойным режимом работы: стабилизация напряжения (CV) и стабилизация тока (CC). Изделие рассчитано на работу от широкого диапазона сетевого/выпрямленного напряжения, имеет активную коррекцию коэффициента мощности (PFC), защитные функции и предназначено для внутреннего/наружного применения при соответствующем исполнении по IP.
Степень защиты и конструктив
| Степень защиты оболочки (IP) |
IP65 (для исполнения A) |
| Корпус |
Металлический корпус с функциональным заземлением |
| Охлаждение |
Естественная конвекция (без вентилятора) |
| Габариты (Д×Ш×В) |
219 × 63 × 35.5 мм |
Выходные параметры (модель 36 V)
| Номинальное выходное напряжение |
36 V |
| Диапазон выходного напряжения |
18 ~ 36 V |
| Номинальный выходной ток |
4.17 A |
| Диапазон регулировки выходного тока (исполнение A) |
2.1 ~ 4.17 A |
| Диапазон регулировки выходного напряжения (исполнение A) |
32.4 ~ 39.6 V |
| Номинальная мощность |
150.1 W |
| Пульсации и шум (макс.) |
250 mVp-p |
| Точность установки выходного напряжения |
±2.5% |
| Стабилизация по сети |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Область стабилизации тока (CC-область) |
41 ~ 48 V |
| Ограничение/защита по току |
95 ~ 108% |
Входные параметры
| Диапазон входного напряжения |
100 ~ 305 VAC |
| Диапазон входного постоянного напряжения |
142 ~ 431 VDC |
| Диапазон частоты сети |
47 ~ 63 Hz |
| Коэффициент мощности |
PF ≥ 0.97 / 115 VAC; PF ≥ 0.95 / 230 VAC; PF ≥ 0.92 / 277 VAC (при полной нагрузке) |
| КПД (тип.) |
90% (для 36 V модели) |
| Входной ток (тип.) |
1.7 A / 115 VAC; 0.9 A / 230 VAC; 0.7 A / 277 VAC |
| Пусковой ток (тип.) |
65 A (twidth = 550 мкс при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Утечка тока |
< 0.75 mA / 277 VAC |
| Коэффициент гармоник тока (THD) |
< 20% (при нагрузке ≥ 50%/115 VAC; ≥ 60%/230 VAC; ≥ 75%/277 VAC) |
| Потребление без нагрузки |
< 0.5 W (для исполнений Blank / A / Dx / D2) |
Временные характеристики
| Время запуска / нарастания |
500 мс, 100 мс / 230 VAC |
| Время удержания (тип.) |
10 мс / 115 VAC, 230 VAC |
Защиты
| Короткое замыкание |
Режим «hiccup», автозапуск после устранения неисправности |
| Перегрузка по току |
Ограничение тока, автозапуск после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и требования безопасности/ЭМС
| Испытательное напряжение изоляции |
Вход-выход: 3.75 kVAC; вход-FG: 2.0 kVAC; выход-FG: 1.5 kVAC |
| Сопротивление изоляции |
100 MΩ / 500 VDC / 25°C / 70% RH |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; и др. (по перечню семейства) |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (помехоустойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; (грозоимпульс) Line-Earth 6 kV, Line-Line 4 kV; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса (Tcase) |
-40 ~ +90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 60°C) |
| Вибрация |
10 ~ 500 Hz, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
Монтаж и подключение (по механическим схемам семейства)
- Рекомендуется подключение корпуса к защитному проводнику PE для выполнения требований ЭМС и безопасности (указано для варианта 3-проводного ввода семейства).
- Вывод tc обозначает точку контроля максимальной температуры корпуса.
Применение
- Светодиодное уличное освещение
- Архитектурное светодиодное освещение
- Светодиодное освещение складов/помещений (bay lighting)
- Светодиодные прожекторы (floodlighting)
- Исполнение типа “HL” для применения в опасных (классифицированных) зонах Class I, Division 2 (для семейства)
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Метод измерения пульсаций: полоса 20 МГц, витая пара 12", оконечивание 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает разброс установки, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; окончательная проверка соответствия ЭМС должна выполняться на уровне всей установки.
- Заявленный ресурс достигается при температуре корпуса (в т.ч. контрольной точки tc/TMP) порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3.5°C/1000 м для безвентиляторных моделей.
- Для выполнения актуальных требований ErP для светильников источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Прежде чем использовать, следует учитывать указания руководства по применению и условия обеспечения степени защиты IP.
