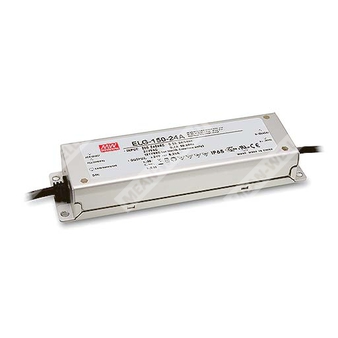

ELG-150-42A - AC/DC драйвер (источник питания) для светодиодных систем с выходом 42 В и регулировкой выходных параметров.
Расшифровка партномера
| ELG | Серия источников питания для LED освещения (постоянное напряжение + постоянный ток) |
| 150 | Номинальная серия по мощности: до 150 Вт (для отдельных выходных напряжений возможны отличия по номиналу) |
| 42 | Номинальное выходное напряжение: 42 В DC |
| A | Исполнение с регулировкой выходного тока и выходного напряжения встроенным потенциометром; степень защиты IP65 |
Назначение и режимы работы
ELG-150-42A — сетевой AC/DC LED-драйвер с комбинированной характеристикой стабилизация напряжения + стабилизация тока.
Изделие может работать как в режиме постоянного тока (непосредственное питание LED-модулей), так и в режиме постоянного напряжения (как правило, с дополнительным DC/DC драйвером).
Исполнение, степень защиты и конструктив
| Степень защиты корпуса | IP65 (исполнение A) |
| Корпус | Металлический, с функциональным заземлением корпуса (FG/PE) |
| Охлаждение | Пассивное (без вентилятора), свободная конвекция |
| Габариты (Д×Ш×В) | 219 × 63 × 35,5 мм |
| Масса | 0,95 кг |
Выходные параметры (ELG-150-42)
| Номинальное выходное напряжение | 42 В DC |
| Диапазон выходного напряжения | 21…42 В DC |
| Номинальный ток | 3,57 А |
| Диапазон выходного тока | 1,8…3,57 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Регулировка выходного напряжения (исполнение A) | 37,8…46,2 В |
| Регулировка выходного тока (исполнение A) | 1,8…3,57 А |
Область стабилизации тока и защиты по току
| Область стабилизации тока | См. статическую характеристику (режим CV+CC) |
| Ограничение по току | 95…108% |
Входные электрические параметры
| Диапазон входного напряжения | 100…305 В AC / 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 (115 В AC), PF ≥0,95 (230 В AC), PF ≥0,92 (277 В AC) при полной нагрузке |
| КПД (тип.) | 90% |
| Входной ток AC | 1,7 А (115 В AC) / 0,9 А (230 В AC) / 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А, длительность 550 мкс (при 50% Iпик) на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент гармоник | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
Потребление в режимах без нагрузки / ожидания
| Потребление без нагрузки | <0,5 Вт (для типов Blank / A / Dx / D2) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения аварии |
| Перегрузка | Ограничение тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после перезапуска питания |
| Перегрев | Отключение выходного напряжения, восстановление после перезапуска питания |
Временные параметры
| Время запуска / нарастания | 500 мс / 100 мс (230 В AC); 1600 мс / 80 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (115 В AC, 230 В AC) |
Окружающая среда и надежность
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2661,6 тыс. ч (мин., Telcordia SR-332); 313,7 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Электрическая прочность изоляции и EMC
| Электрическая прочность (вход–выход) | 3,75 кВ AC |
| Электрическая прочность (вход–корпус) | 2,0 кВ AC |
| Электрическая прочность (выход–корпус) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные помехи: «линия–земля» 6 кВ, «линия–линия» 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Стандарты безопасности
| Соответствие стандартам |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12;
IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384;
EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13
|
Применение
- Светодиодное уличное освещение
- Архитектурная светодиодная подсветка
- Светодиодное промышленное (bay) освещение
- Светодиодные прожекторы
- Тип «HL»: применение в опасных (классифицированных) зонах Class I, Division 2
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Область стабилизации тока: см. раздел о способах питания LED-модуля.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться дерейтинг; см. статические характеристики.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие директиве EMC на полностью собранной системе.
- Ожидаемый ресурс работы достигается при температуре корпуса, в особенности в точке tc (или TMP по DLC), порядка 80 °C или ниже.
- Для высоты эксплуатации более 2000 м: дерейтинг по температуре окружающей среды 3,5 °C на каждые 1000 м (для моделей без вентилятора).
- Для выполнения требований актуальной ErP-регламентации по светильникам данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Для исполнений A/AB требуется учитывать особенности встраивания для соответствия применению типа «HL».
- По вопросам монтажных предосторожностей для обеспечения IP-защиты следует руководствоваться руководством пользователя.
