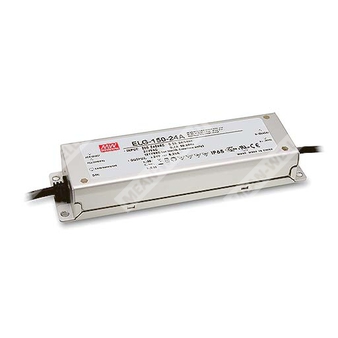

ELG-150-48A - AC/DC LED драйвер (источник питания) постоянного напряжения с режимом ограничения тока для питания светодиодных нагрузок.
Расшифровка партномера
| ELG | Серия светодиодных драйверов (металлический корпус, уличное/промышленное применение) |
| 150 | Класс мощности серии: до 150 Вт (для модели 48 В номинально 150 Вт) |
| 48 | Номинальное выходное напряжение: 48 В |
| A | Исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; степень защиты IP65 |
Назначение и принцип работы
ELG-150-48A — AC/DC драйвер светодиодов с активной коррекцией коэффициента мощности и комбинированной характеристикой
постоянное напряжение (CV) + ограничение тока (CC). Может работать в режиме стабилизации напряжения (как источник 48 В)
или в режиме ограничения тока в области CC, определяемой выходной характеристикой.
Корпус металлический; предусмотрено функциональное заземление корпуса. Конструкция без вентилятора, охлаждение — естественная конвекция.
Основные особенности (по серии ELG-150)
- Выход: режимы постоянного напряжения и постоянного тока (ограничение).
- Активная PFC.
- Потребление без нагрузки/в ожидании: менее 0,5 Вт (для типов Blank/A/Dx/D2); для типов B/AB/DA — менее 0,5 Вт в режиме ожидания.
- Степень защиты корпуса: IP65/IP67 (для ELG-150-48A применяется IP65).
- Рабочий диапазон температуры корпуса: до +90°C (Tcase).
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Потребляемый ток (тип.) | 1,7 А при 115 В AC; 0,9 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 65 А (ширина 550 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Выходные параметры (модель ELG-150-48)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения | 24…48 В |
| Номинальный ток | 3,13 А |
| Диапазон тока (область CC) | 1,56…3,13 А |
| Номинальная мощность | 150,2 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность установки напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск (суммарно: установка + сеть + нагрузка) | ±2,0% |
| Область постоянного тока (по напряжению) | 43,2…52,8 В |
| Перегрузка по току | 95…108% (см. раздел защиты) |
Регулировки (исполнение A)
| Регулировка выходного напряжения | Доступна через встроенный потенциометр (для A/AB типов) |
| Диапазон регулировки напряжения | 43,2…52,8 В |
| Регулировка выходного тока | Доступна через встроенный потенциометр (для A/AB типов) |
| Диапазон регулировки тока | 1,56…3,13 А |
КПД
| КПД (тип.) | 90% (для модели 48 В) |
Временные параметры
| Время запуска / нарастания | 500 мс / 100 мс при 230 В AC; 1600 мс / 80 мс при 115 В AC |
| Время удержания (тип.) | 10 мс при 115 В AC и 230 В AC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка/сверхток | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС (классификация по документу)
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15/KN61547 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry»; импульсная помехоустойчивость: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15/KN61547 |
Безопасность и классификации
| Степень защиты оболочки | IP65 (исполнение A) |
| Класс применения HL | Указан тип «HL» (кроме BE-типа) |
| Стандарты безопасности (перечень) | UL8750 (тип “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Механические данные
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Схема подключения и проводники (по серии)
Вход: AC/L (коричневый), AC/N (синий).
Выход: Vo+ (красный), Vo− (черный).
Для исполнения 3Y предусмотрен PE (зелено-желтый) и указание подключать корпус к PE для ЭМС и безопасности (опция входной проводки с PE — по запросу).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Область постоянного тока определяется графиком «методы управления LED модулем»; для DA-типа область CC составляет 60…100% максимального напряжения при выдаче номинальной мощности.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" с конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает погрешность установки, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. «статическая характеристика».
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; ЭМС конечного изделия должна подтверждаться повторно на уровне полной установки.
- Типичный ресурс серии (>50 000 ч) достигается при Tcase, особенно в точке tc (или TMP, по DLC), порядка 80°C или ниже.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей (и 5°C/1000 м для моделей с вентилятором).
- Для выполнения актуальных требований ErP для светильников данный источник может использоваться только за выключателем и не должен быть постоянно подключен к сети.
- ELG-150-12 (кроме blank/A-типа) предназначен для источников света, освобожденных от требований ErP (EU) 2019/2020 (например, сигнальные изделия).
- Для A/AB типа при встраивании необходимо учитывать требования соответствия применению Type HL.
