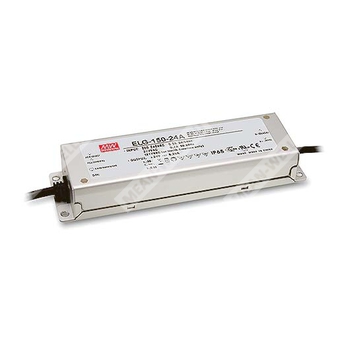

ELG-150-48B - AC/DC драйвер (источник питания) для светодиодных систем с комбинированными режимами стабилизации напряжения и тока.
Расшифровка партномера ELG-150-48B
| ELG | Серия LED драйверов в металлическом корпусе |
| 150 | Семейство по мощности: 84…150 Вт (в зависимости от модели/входного напряжения) |
| 48 | Номинальное выходное напряжение 48 В |
| B | Исполнение с функцией «3 в 1» диммирования; степень защиты IP67 |
Назначение и принцип работы
ELG-150-48B — драйвер светодиодов с поддержкой двух режимов работы: стабилизация напряжения (CV) и
стабилизация тока (CC). Допускается работа как в режиме постоянного напряжения (обычно совместно с дополнительным DC/DC драйвером),
так и в режиме постоянного тока (прямое питание LED нагрузки) в пределах области стабилизации тока согласно статической характеристике.
Корпус металлический; предусмотрено функциональное заземление корпуса (Protective Earth).
Степень защиты корпуса: IP67 (для типа B).
Выходные параметры (модель 48 В)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения | 24…48 В |
| Номинальный ток | 3,13 А |
| Диапазон тока | 1,56…3,13 А |
| Номинальная мощность | 150,2 Вт |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения (суммарно) | ±2,5% |
| Область стабилизации тока (переход CV→CC) | 43,2…52,8 В |
| Порог/диапазон защиты по перенапряжению | 54…62 В (отключение, восстановление после повторного включения питания) |
| Перегрузка по току | 95…108% (ограничение тока, авто-восстановление после устранения причины) |
| Регулировка выходного напряжения | Не указана для B-типа (в документе указано: регулируется только для A/AB-типа встроенным потенциометром) |
| Регулировка выходного тока | Не указана для B-типа (в документе указано: регулируется только для A/AB-типа встроенным потенциометром) |
Входные электрические параметры
| Диапазон входного напряжения | 100…305 В переменного тока; 142…431 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF≥0,97 (115 В); PF≥0,95 (230 В); PF≥0,92 (277 В) при полной нагрузке |
| Полные гармонические искажения тока | <20% (при нагрузке ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Потребляемый ток (тип.) | 1,7 А / 115 В; 0,9 А / 230 В; 0,7 А / 277 В |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерение при 50% Ipeak) при 230 В; Per NEMA 410 |
| Утечка на землю | <0,75 мА / 277 В |
| Число БП на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В |
Энергетические показатели
| КПД (тип.) | 90% (для 48 В модели) |
| Потребление без нагрузки | <0,5 Вт (для типов Blank / A / Dx / D2) |
| Потребление в режиме ожидания | <0,5 Вт (для типов B / AB / DA) |
Функции диммирования (тип B: «3 в 1»)
Регулировка уровня выходного постоянного тока выполняется подключением одного из методов между входами DIM+ и DIM-:
- аналоговый сигнал 0…10 В постоянного тока;
- PWM 10 В, диапазон частоты 100 Гц…3 кГц;
- управление сопротивлением.
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Минимальный уровень диммирования | около 8% (при 0% |
| Уход тока к 0% | возможен при входе диммирования около 0 кОм или 0 В, либо PWM 0% скважности |
| Важное ограничение подключения | не соединять DIM- с выходом «минус» (Vo-) |
Для питания светодиодов рекомендуется прямое подключение; совместная работа с дополнительными драйверами не рекомендуется.
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения КЗ |
| Перегрузка по току | ограничение тока, автоматическое восстановление после устранения причины |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ перем. тока; вход–корпус (FG): 2,0 кВ; выход–корпус (FG): 1,5 кВ |
| Сопротивление изоляции | 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
ЭМС (соответствие)
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помехоустойчивость: линия–земля 6 кВ, линия–линия 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
Безопасность и нормативы
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
| Класс защиты оболочки | IP67 (для типа B) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Подключение и проводники (исполнение B/DA/D2)
| Вход сети | AC/L (коричневый), AC/N (синий) |
| Выход | Vo+ (красный), Vo- (чёрный) |
| Управление диммированием | DIM+ (фиолетовый), DIM- (розовый) |
Отмечено требование: подключать корпус к защитному проводнику PE для выполнения требований ЭМС и безопасной эксплуатации (для вариантов с PE/по примечанию производителя).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В перем. тока, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Область стабилизации тока: см. раздел «Способы управления LED модулем»; для типа DA область CC составляет 60…100% от максимального напряжения при номинальной мощности.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличить время запуска.
- Источник рассматривается как компонент конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне установленной системы.
- Серия рассчитана на типовой ресурс более 50 000 часов при температуре корпуса около 80 °C или ниже (ориентир по точке tc/TMP).
- Для высоты эксплуатации более 2000 м: дерейтинг по температуре окружающей среды 3,5 °C на 1000 м для безвентиляторных моделей (и 5 °C на 1000 м для моделей с вентилятором).
- Для выполнения требований актуального ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- ELG-150-12 (кроме типов Blank/A) предназначен для источников света, освобождённых от требований ErP (EU) 2019/2020 (пример: сигнальные изделия, включая дорожную/жд/морскую/авиа сигнализацию и т.п.).
- Для типов A/AB при встраивании необходимо учитывать соответствие применению Type HL.
