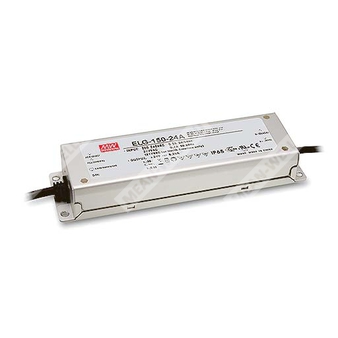

ELG-150-54A - AC/DC драйвер питания светодиодных нагрузок с режимами стабилизации напряжения и тока.
Расшифровка партномера
- ELG — серия светодиодных AC/DC драйверов.
- 150 — серия по мощности (класс 150 Вт; фактическая номинальная мощность зависит от модели и входного напряжения).
- 54 — номинальное выходное напряжение 54 В.
- A — исполнение с подстройкой выходных параметров встроенными потенциометрами; класс защиты корпуса IP65.
Назначение и принцип работы
Драйвер ELG-150-54A предназначен для питания светодиодных модулей и систем освещения. Реализует двухрежимную характеристику
постоянное напряжение + постоянный ток. Может работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока
(в пределах области стабилизации тока).
Ключевые особенности
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус; функциональное заземление.
- Исполнение по степени защиты: IP65 (для типа A).
- Бестрансформаторная вентиляция (без вентилятора); работа при свободной конвекции.
- Защиты: короткое замыкание, перегрузка/сверхток, перенапряжение, перегрев.
- Низкое энергопотребление без нагрузки/в ожидании: <0,5 Вт (для типов Blank/A/Dx/D2).
Выходные параметры (модель ELG-150-54; применимо к ELG-150-54A)
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения | 27…54 В |
| Номинальный ток | 2,8 А |
| Номинальная мощность | 105 Вт (при 100…180 VAC); 151,2 Вт (при 200…305 VAC) |
| Область стабилизации тока | 49…58 В |
| Пульсации и шум (макс.) | 350 мВ пик-пик |
| Допуск установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Подстройка выходных параметров (исполнение A)
| Подстройка выходного напряжения | Доступна (встроенный потенциометр); диапазон 49…58 В |
| Подстройка выходного тока | Доступна (встроенный потенциометр); диапазон 1,4…2,8 А |
| Порог срабатывания ограничения по току | 95…108% |
Входные электрические параметры
| Диапазон входного напряжения | 100…305 VAC; 142…431 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке |
≥0,97 (115 VAC); ≥0,95 (230 VAC); ≥0,92 (277 VAC) |
| КПД (тип.) | 91% (для 54 В модели) |
| Потребляемый ток сети (тип.) | 1,7 А (115 VAC); 0,9 А (230 VAC); 0,7 А (277 VAC) |
| Пусковой ток (тип.) | 65 А (t=550 мкс при 50% Iпик) при 230 VAC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 VAC |
| КНИ (THD) | <20% (при нагрузке ≥50%/115 VAC; ≥60%/230 VAC; ≥75%/277 VAC) |
| Потребление без нагрузки | <0,5 Вт (типы Blank/A/Dx/D2) |
Динамические параметры
| Время запуска и нарастания | 500 мс / 100 мс при 230 VAC (при первом холодном старте) |
| Удержание (тип.) | 10 мс при 115 VAC; 230 VAC |
Защиты и устойчивость
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка/сверхток |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
59…68 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выхода, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход/вход–корпус/выход–корпус: 100 МОм при 500 В DC (25 °C, 70% RH) |
Электромагнитная совместимость и нормативы
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547
|
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозозащита: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547
|
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13; степень защиты IP65 или IP67
|
Механические данные
| Габариты (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
| Корпус | Металлический; CASE NO.: 237A |
Степень защиты
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Область стабилизации тока: см. раздел о методах управления светодиодным модулем (график). Для DA-типа область стабилизации тока составляет 60…100% от максимального напряжения при передаче номинальной мощности.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении требуется дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном старте; переключения питания могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, и производитель конечного изделия должен повторно подтверждать соответствие по ЭМС на собранной системе.
- Ресурс серии соответствует типовой наработке >50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Для высоты установки более 2000 м: дерейтинг по температуре окружающей среды 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается к применению только после выключателя, без постоянного подключения к сети.
- Для типов A/AB необходимо учитывать встроенное исполнение для соответствия применению типа HL.
