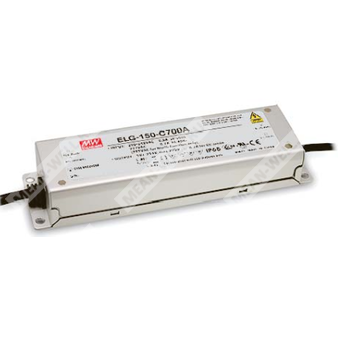

ELG-150-C1050A - AC/DC драйвер светодиодов постоянного тока 1050 мА для прямого питания LED-модулей с активной коррекцией коэффициента мощности.
Расшифровка партномера
| ELG | Серия источников питания/драйверов MEAN WELL для светодиодного освещения |
| 150 | Номинальная мощность серии: 150 Вт (при входе 200…305 В AC); при 100…180 В AC — 105 Вт |
| C | Режим стабилизации: постоянный ток (Constant Current) |
| 1050 | Номинальный выходной ток: 1050 мА |
| A | Функциональный вариант: регулировка выходного тока встроенным потенциометром; степень защиты корпуса IP65 |
Назначение и принцип работы
ELG-150-C1050A относится к серии драйверов светодиодов постоянного тока с высоким выходным напряжением. Предназначен для непосредственного питания светодиодных сборок/модулей в режиме стабилизации тока. Встроены активная коррекция коэффициента мощности (PFC), защиты от КЗ, перенапряжения и перегрева. Конструктив — металлический корпус с функциональным заземлением.
Ключевые особенности (по документу)
- Выход в режиме постоянного тока.
- Металлический корпус, функциональное заземление.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки/в ожидании: <0,5 Вт.
- Степень защиты: IP65 (для варианта A).
- Типовая эффективность до 92% (для серии; для модели 1050 мА указано 92%).
Выходные параметры (ELG-150-C1050A)
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки выходного тока | 525…1050 мА (для A/AB-типов через встроенный потенциометр) |
| Номинальная мощность | 150,15 Вт (при входе 200…305 В AC); 105 Вт (при входе 100…180 В AC) |
| Диапазон выходного напряжения (область постоянного тока) | 72…143 В |
| Напряжение холостого хода (макс.) | 151 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
| Допуск выходного тока | ±5,0% |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,97 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений тока | THD<20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Входной ток (тип.) | 1,7 А при 115 В AC; 0,9 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 65 А (twidth=485 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки/в ожидании | <0,5 Вт (для Blank/A/Dx/D2); для B/AB/DA — потребление в ожидании <0,5 Вт |
| Время запуска | 1600 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты и электрическая прочность изоляции
| Короткое замыкание | Импульсный режим ограничения (hiccup), автовосстановление после устранения КЗ |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Уровень срабатывания защиты от перенапряжения (для 1050 мА версии) | 155…180 В |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная совместимость и нормативы (из документа)
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13; independent, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; BIS IS15885 (для 700A, 1050A, 700DA); KC61347-1, KC61347-2-13 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); стойкость к импульсным перенапряжениям: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность (из документа)
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 3102,4 тыс. часов (мин.) Telcordia SR-332; 308,5 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
Конструктивное исполнение, подключение, степень защиты
| Степень защиты корпуса | IP65 (вариант A) |
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
| Материал корпуса | Металлический корпус с функциональным заземлением |
| Рекомендуемое подключение корпуса | Подключить корпус к PE для обеспечения ЭМС и безопасной эксплуатации (указано для 3-проводного ввода как примечание) |
| Входные проводники (маркировка) | AC/L (коричневый), AC/N (синий) |
| Выходные проводники (маркировка) | Vo+ (коричневый), Vo- (синий) |
Примечания (Notes) из документа
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля». Для типа DA область постоянного тока составляет 60%…100% от максимального напряжения при номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; показатели ЭМС зависят от монтажа, изготовитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Ожидаемый ресурс >50 000 часов достигается при Tcase (в особенности контрольная точка tc/TMP) около 75°C или ниже.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед использованием учитывать указания руководства по применению и монтажу для обеспечения заявленной степени защиты IP.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только после выключателя и не должен быть постоянно подключен к сети.
- Для типа A/AB при встраиваемом применении учитывать требования соответствия применению Type HL.
