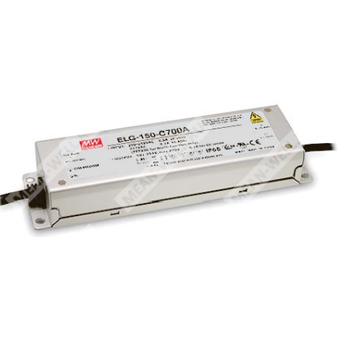

ELG-150-C1050B - AC/DC драйвер светодиодов постоянного тока 1050 мА с функцией диммирования.
Расшифровка партномера
| Партномер | ELG-150-C1050B |
| ELG | Серия LED драйверов MEAN WELL для наружного/промышленного применения |
| 150 | Номинальная мощность семейства: 150 Вт (при входе 200–305 VAC) |
| C | Режим стабилизации: постоянный ток (Constant Current Mode) |
| 1050 | Номинальный выходной ток: 1050 мА |
| B | Исполнение с 3-в-1 диммированием (0–10 VDC, PWM 10 В, резистор); класс защиты корпуса IP67 |
Назначение и функциональные особенности
- Питание светодиодных модулей в режиме стабилизации тока (не требует отдельного драйвера).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус; степень защиты IP67 (для исполнения B).
- Защиты: короткое замыкание (hiccup), перенапряжение, перегрев.
- Диммирование по входу DIM+/DIM- (3-в-1), с возможностью «dim-to-off».
- Подходит для внутренней и наружной установки при соблюдении условий по температуре корпуса.
Выходные параметры (ELG-150-C1050)
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки выходного тока | 525…1050 мА (для типов A/AB; в т.ч. применимо к B по функции диммирования как ограничение диапазона токов в таблице серии) |
| Номинальная мощность | 105 Вт (при 100–180 VAC); 150,15 Вт (при 200–305 VAC) |
| Область стабилизации тока | 72…143 В |
| Напряжение холостого хода (макс.) | 151 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
Входные параметры
| Диапазон входного напряжения | 100…305 VAC; 142…431 VDC (непрерывно); 320 VAC на 24 часа; 360 VAC на 1 час |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (при полной нагрузке) |
| Полные гармонические искажения | THD < 20% (при нагрузке ≥50%/115 VAC; ≥60%/230 VAC; ≥75%/277 VAC) |
| Потребляемый ток (тип.) | 1,7 A при 115 VAC; 0,9 A при 230 VAC; 0,7 A при 277 VAC |
| Пусковой ток (тип.) | 65 A (twidth=485 мкс, измерение при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Время запуска (установка режима) | 1600 мс при 115 VAC; 500 мс при 230 VAC |
Энергопотребление без нагрузки / в ожидании
| Режим без нагрузки / ожидание | Для B-типа: потребление в режиме ожидания < 0,5 Вт |
Диммирование (исполнение B: 3-в-1)
| Интерфейс диммирования | DIM+ и DIM- (первичная/слаботочная цепь управления) |
| Методы управления | 0…10 VDC; PWM 10 В (100 Гц…3 кГц); резистивное управление |
| Ток источника диммирования (тип.) | 100 мкА (со стороны драйвера) |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% выходной ток не нормируется) |
| Выключение по диммированию | Выходной ток может снижаться до 0% при входе ~0 кОм или 0 VDC, либо при PWM 0% duty |
| Ограничение по подключению | Запрещено соединять DIM- с Vo- |
Защиты и электрическая прочность изоляции
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Уровень срабатывания защиты по перенапряжению | 155…180 В |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм (500 VDC, 25°C, 70% RH) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (минимум) | 3102,4 тыс. ч (Telcordia SR-332); 308,5 тыс. ч (MIL-HDBK-217F, 25°C) |
ЭМС и стандарты безопасности
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; независимый BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; BIS IS15885 (только для 700A, 1050A, 700DA); KC61347-1; KC61347-2-13 |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 класс C (@нагрузка ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные помехи: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Степень защиты и конструктив
| Степень защиты | IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) | 219 × 63 × 35,5 мм |
| Масса | 0,95 кг |
| Корпус | Металлический, с функциональным заземлением (FG) |
| Монтаж | Рекомендованное направление установки приведено в документе (схема) |
Подключение (по цветам проводов, тип B)
| Вход AC | AC/L — коричневый; AC/N — синий |
| Выход DC | Vo+ — коричневый; Vo- — синий |
| Диммирование | DIM+ — фиолетовый; DIM- — розовый |
| Примечание по PE | Для полного соответствия ЭМС и безопасной эксплуатации рекомендуется соединение корпуса с защитным проводником PE (указано в примечании для 3-проводного входа) |
Примечания (Notes)
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED модуля» для области стабилизации тока. Для DA-типа область стабилизации тока составляет 60%…100% от максимального напряжения при номинальной мощности.
- При низких входных напряжениях может требоваться снижение нагрузки; см. график «Статическая характеристика».
- Время запуска измерено при первом холодном старте; при включении/выключении возможно увеличение времени запуска.
- Источник питания рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Данная серия обеспечивает типичный ресурс эксплуатации > 50 000 часов при температуре корпуса (точка tc / TMP по DLC) около 75°C или ниже.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг: 3,5°C/1000 м (модели без вентилятора) и 5°C/1000 м (модели с вентилятором).
- По вопросам применения и соблюдения условий влагозащиты IP см. руководство пользователя перед использованием.
- Для выполнения требований актуального ErP для светильников данный источник питания должен применяться за выключателем и не должен быть постоянно подключен к сети.
- Для типа A/AB при встраивании необходимо учитывать требования применения Type HL.
