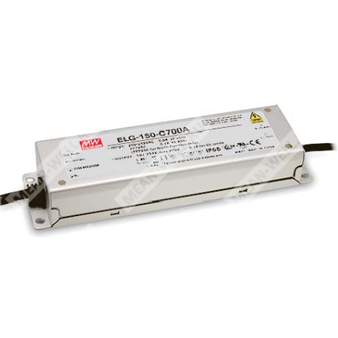

ELG-150-C1750A - AC/DC источник питания (драйвер) светодиодов постоянного тока для прямого питания LED-модулей.
Расшифровка партномера ELG-150-C1750A
- ELG — серия LED драйверов.
- 150 — номинальная мощность серии 150 Вт (при входе 200–305 В AC); при 100–180 В AC — 105 Вт.
- C — режим стабилизации тока (постоянный ток), выход высокого напряжения.
- 1750 — номинальный выходной ток 1750 мА.
- A — исполнение с регулировкой выходного тока встроенным потенциометром; класс защиты корпуса IP65.
Назначение и принцип работы
ELG-150-C1750A относится к драйверам светодиодов с выходом постоянного тока. Предназначен для непосредственного питания светодиодных модулей (без дополнительных драйверов).
Реализованы активная коррекция коэффициента мощности (PFC) и комплекс защит (КЗ, перенапряжение, перегрев).
Ключевые особенности (по документу)
- Выход постоянного тока.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Потребление без нагрузки/в ожидании <0,5 Вт.
- Степень защиты корпуса: IP65 (исполнение A).
Электрические параметры — выход (OUTPUT) для ELG-150-C1750
| Номинальный выходной ток | 1750 мА |
| Диапазон регулировки выходного тока | 875…1750 мА (для A/AB-исполнений, встроенный потенциометр) |
| Область стабилизации тока (диапазон выходного напряжения) | 43…86 В |
| Максимальное напряжение холостого хода | 94 В |
| Номинальная мощность при 200…305 В AC | 150,5 Вт |
| Номинальная мощность при 100…180 В AC | 105 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
Электрические параметры — вход (INPUT)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно) |
| Допустимое перенапряжение на входе | 320 В AC на 24 часа; 360 В AC на 1 час |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,97/115 В AC; PF≥0,95/230 В AC; PF≥0,92/277 В AC (при полной нагрузке) |
| КНИ (THD) | <20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| Ток потребления (тип.) | 1,7 А/115 В AC; 0,9 А/230 В AC; 0,7 А/277 В AC |
| Пусковой ток (тип.) | 65 А (twidth=485 мкс, при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки / в ожидании | <0,5 Вт (для Blank/A/Dx/D2); <0,5 Вт в ожидании (для B/AB/DA) |
| Время запуска (Set up time) | 1600 мс/115 В AC; 500 мс/230 В AC |
| Макс. число источников на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Эффективность
| КПД (тип.) | 91% (для модели 1750 мА) |
Защиты (PROTECTION)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение на выходе | отключение выходного напряжения, восстановление после повторного включения питания; порог 96…106 В |
Электрическая прочность изоляции
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase=+90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X,Y,Z |
ЭМС и безопасность (SAFETY & EMC)
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; independent; BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; BIS IS15885 (для 700A, 1050A, 700DA); KC61347-1, KC61347-2-13 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry); грозоимпульс Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС излучение/помехи | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Конструктивные данные (OTHERS)
| Степень защиты | IP65 (для исполнения A) |
| Габаритные размеры (Д×Ш×В) | 219×63×35,5 мм |
| Средняя наработка на отказ (MTBF) | 3102,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 308,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Проводные подключения и исполнение
- Вход AC: AC/L (коричневый), AC/N (синий).
- Выход DC: Vo+ (коричневый), Vo- (синий).
- Функциональное заземление: корпус (Protective Earth / FG). В документе указано: подключить корпус к PE для обеспечения ЭМС и безопасной эксплуатации (для варианта 3Y — отдельный провод PE зелёно/жёлтый).
- Исполнение A: регулировка выходного тока встроенным потенциометром (отдельных клемм/проводов диммирования, как у B/AB, не указано).
Примечания (Notes) из документа
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- См. раздел о методах питания LED-модуля; для варианта DA область стабилизации тока составляет 60%…100% от максимального напряжения при выдаче номинальной мощности.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; переключения ВКЛ/ВЫКЛ могут увеличить время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на полной установке.
- Заявленный ресурс >50 000 часов достижим при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м (безвентиляторные модели) и 5°C/1000 м (вентиляторные модели) для высот более 2000 м.
- Для выполнения требований актуального ErP для светильников данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
- Для исполнения A/AB учитывать условия встройки для соответствия применению Type HL.
