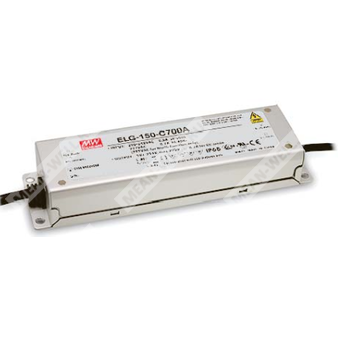

ELG-150-C700 - AC/DC драйвер светодиодов в режиме стабилизации тока 700 мА для прямого питания LED-модулей.
Расшифровка партномера
| ELG | Серия светодиодных драйверов MEAN WELL (металлический корпус, промышленное исполнение) |
| 150 | Номинальная мощность серии: 150 Вт (при входе 200…305 В AC); 105 Вт при 100…180 В AC |
| C | Исполнение с выходом постоянного тока (Constant Current Mode) |
| 700 | Номинальный выходной ток: 700 мА |
Назначение и особенности применения
- Работа в режиме стабилизации выходного тока для непосредственного питания светодиодных сборок.
- Широкий диапазон входного напряжения: 100…305 В AC (47…63 Гц), также 142…431 В DC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (Protective Earth).
- Подходит для внутренних и наружных установок при наличии соответствующего исполнения по IP.
Параметры выхода (OUTPUT) для ELG-150-C700
| Номинальный ток | 700 мА |
| Диапазон настройки тока | 350…700 мА (регулировка указана как применимая для A/AB-типов через встроенный потенциометр) |
| Номинальная мощность | 150 Вт (при 200…305 В AC); 105 Вт (при 100…180 В AC) |
| Диапазон выходного напряжения | 107…214 В |
| Область стабилизации тока | 150…300 В (примечание документа: см. раздел «Статическая характеристика») |
| Напряжение холостого хода (макс.) | 225 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
Параметры входа (INPUT)
| Диапазон входного напряжения AC | 100…305 В AC |
| Диапазон входного напряжения DC | 142…431 В DC (непрерывно); 320 В AC на 24 часа; 360 В AC на 1 час |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | THD < 20% (при нагрузке ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| КПД (тип.) | 92% |
| Потребляемый ток (тип.) | 1,7 А / 115 В AC; 0,9 А / 230 В AC; 0,7 А / 277 В AC |
| Пусковой ток (тип.) | Холодный старт 65 А (twidth=485 мкс при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для исполнений Blank / A / Dx / D2); < 0,5 Вт в режиме ожидания (для B / AB / DA) |
| Время запуска | 1600 мс / 115 В AC; 500 мс / 230 В AC (измерено при первом холодном старте) |
| Максимальное число БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог) | 230…265 В (отключение выходного напряжения, восстановление после повторного включения питания) |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход-выход, вход-FG, выход-FG) |
Нормы безопасности и ЭМС (SAFETY & EMC)
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; независимый; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; BIS IS15885 (для 700A,1050A,700DA); IP65 или IP67; KC61347-1; KC61347-2-13 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (@нагрузка ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»); импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = -40…+90°C (см. график «Нагрузка/Температура») |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X,Y,Z |
Механические и общие данные (OTHERS)
| Габариты (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
Степень защиты и варианты исполнений по функциям
В документе серия ELG-150-C предусматривает варианты с различной степенью защиты и функциями (Blank/A/B/AB/DA/Dx/D2). Для конкретного партномера ELG-150-C700 (без суффикса типа) тип исполнения не указан, поэтому степень защиты IP определяется выбранным вариантом при заказе:
| Blank | IP67, ток фиксированный |
| A | IP65, ток регулируется встроенным потенциометром |
| B | IP67, диммирование 3-в-1 (0…10 В, 10 В PWM, сопротивление) |
| AB | IP65, регулировка тока потенциометром + диммирование 3-в-1 |
| DA | IP67, управление DALI |
| Dx | IP67, встроенный таймерный профиль диммирования (по запросу) |
| D2 | IP67, таймерное диммирование и программируемая функция |
Итог по IP: для ELG-150-C700 без суффикса степень защиты в документе не фиксирована; возможны IP67 или IP65 в зависимости от исполнения (Blank/B/DA/Dx/D2: IP67; A/AB: IP65).
Примечания (Notes) из документа
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля». Для DA-типа область стабилизации тока составляет 60…100% от максимального напряжения при выдаче номинальной мощности.
- При низких входных напряжениях может требоваться снижение допустимой мощности; см. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном старте. Повторные включения/выключения могут приводить к увеличению времени запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне системы.
- Типовой ресурс > 50 000 часов достигается при температуре корпуса (точка tc/TMP) порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C на каждые 1000 м (для безвентиляторных моделей) и 5°C на каждые 1000 м (для моделей с вентилятором) при высоте эксплуатации более 2000 м.
- Для рекомендаций по установке и водозащищённости следует использовать руководство пользователя серии LED.
- Для выполнения требований актуального ErP для светильников данный источник питания должен использоваться за выключателем и не должен быть постоянно подключён к сети.
- Для A/AB-исполнений необходимо учитывать условия встраивания для соответствия применению типа HL.
