ELG-150-C700A

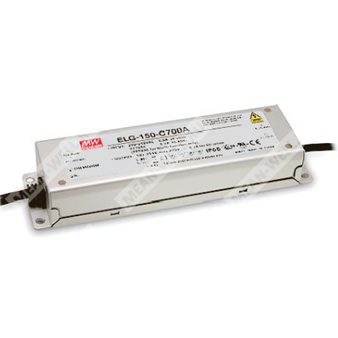

ELG-150-C700A - AC/DC драйвер светодиодов постоянного тока 700 мА с регулируемым выходным током.
Расшифровка партномера ELG-150-C700A
- ELG — серия LED драйверов MEAN WELL.
- 150 — номинальная мощность серии 150 Вт (при входе 200…305 В AC); при 100…180 В AC — 105 Вт.
- C — режим стабилизации тока (Constant Current), высоковольтный выход.
- 700 — номинальный выходной ток 700 мА.
- A — исполнение с регулировкой выходного тока встроенным потенциометром; класс защиты корпуса IP65.
Назначение и функциональные особенности
- Драйвер светодиодов с выходом постоянного тока для непосредственного питания LED модулей.
- Широкий диапазон входного напряжения 100…305 В AC, встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (FG).
- Защиты: короткое замыкание (hiccup), перенапряжение, перегрев.
- Степень защиты: IP65 для исполнения A.
Выходные параметры (ELG-150-C700A)
| Номинальный выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 350…700 мА (для A-типа, встроенный потенциометр) |
| Диапазон выходного напряжения | 107…214 В |
| Область стабилизации тока | 150…300 В |
| Максимальное напряжение холостого хода | 225 В |
| Номинальная мощность при 100…180 В AC | 105 Вт |
| Номинальная мощность при 200…305 В AC | 149,8 Вт |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC (непрерывно) Допустимо: 320 В AC — 24 часа; 360 В AC — 1 час |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 92% |
| Входной ток (тип.) | 1,7 А при 115 В AC; 0,9 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | холодный старт 65 А (twidth = 485 мкс, измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт |
| Время включения (установления), прим. | 1600 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. число БП на автомате 16 А | 3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
Защиты и электрическая прочность изоляции
| Защита от короткого замыкания | режим hiccup; авто-восстановление после устранения КЗ |
| Защита от перенапряжения | 230…265 В (отключение выходного напряжения, восстановление после повторного включения питания) |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ AC вход–корпус (FG): 2,0 кВ AC выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
Электромагнитная совместимость и нормы безопасности
| Стандарты безопасности | UL8750 (исполнение «HL»), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; BIS IS15885 (для 700A, 1050A, 700DA); KC61347-1, KC61347-2-13 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 3102,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore) 308,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктивные данные и подключение
| Степень защиты корпуса | IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) | 219 × 63 × 35,5 мм |
| Масса | 0,95 кг |
| Подключение сети | AC/L (коричневый), AC/N (синий) |
| Подключение нагрузки | Vo+ (коричневый), Vo- (синий) |
| Рекомендуемое подключение заземления | корпус к PE для полноценной ЭМС и безопасной эксплуатации (по примечанию к монтажу) |
Примечания (Notes) из документа
- 1. Параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и 25°C окружающей температуры.
- 2. См. раздел методов питания LED модуля; для DA-типа область стабилизации тока составляет 60…100% от максимального напряжения при выдаче номинальной мощности.
- 3. При низких входных напряжениях может требоваться снижение мощности; см. статические характеристики.
- 4. Время включения измеряется при первом холодном старте; при повторных включениях возможно увеличение времени установления.
- 5. Источник рассматривается как компонент в составе конечного изделия; итоговую ЭМС необходимо подтверждать на уровне полной установки.
- 6. Указанная типовая долговечность более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- 8. Снижение допустимой температуры окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей (выше 2000 м).
- 9. Перед применением учитывать указания руководства пользователя по применению и по влагозащищенному монтажу.
- 10. Для соответствия актуальным требованиям ErP данный источник может применяться только за выключателем, без постоянного подключения к сети.
- 11. Для A/AB-типа при встраиваемом применении учитывать требования соответствия применению Type HL.
