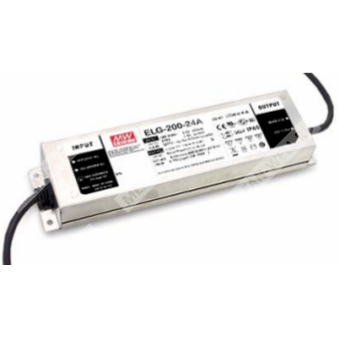

ELG-200-12 - AC/DC светодиодный драйвер постоянного напряжения с режимом ограничения тока (CV+CC) для питания светодиодных систем.
Идентификация и назначение
Партномер: ELG-200-12
Назначение: источник питания/драйвер светодиодов с активной коррекцией коэффициента мощности, рассчитанный на эксплуатацию в помещениях и на улице при степени защиты IP65/IP67 (в зависимости от исполнения), с выходом 12 В и функцией перехода из режима стабилизации напряжения в режим стабилизации тока (ограничение тока).
Области применения (типовые):
- светодиодное уличное освещение
- архитектурное светодиодное освещение
- светодиодное освещение промышленных/складских зон
- светодиодные прожекторы
Расшифровка партномера ELG-200-12
| Элемент | Значение |
| ELG | серия светодиодных драйверов с двойным режимом выхода (постоянное напряжение + постоянный ток) |
| 200 | класс мощности серии: 144…200 Вт (для 12 В модели номинально 192 Вт) |
| 12 | номинальное выходное напряжение: 12 В DC |
| Суффиксы исполнения (если добавляются) | Blank/A/B/AB/DA/Dx/D2, а также опция 3Y (3-проводный вход); определяют IP и функциональные опции (подстройка/диммирование/DALI/таймер) |
Ключевые особенности серии (относятся к ELG-200-12)
- двухрежимный выход: стабилизация напряжения + стабилизация тока (ограничение тока)
- металлический корпус с функциональным заземлением
- встроенная активная коррекция коэффициента мощности (PFC)
- потребление без нагрузки/в ожидании: менее 0,5 Вт (в зависимости от исполнения)
- степень защиты корпуса: IP65 или IP67 (в зависимости от исполнения)
- защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев
Степень защиты IP и исполнения
| Исполнение | Степень защиты | Функциональность |
| Blank | IP67 | ток и напряжение фиксированные |
| A | IP65 | подстройка выходного тока и напряжения встроенным потенциометром |
| B | IP67 | диммирование 3-в-1 (0–10 В DC, 10 В PWM, сопротивление) |
| AB | IP65 | подстройка + диммирование 3-в-1 |
| DA | IP67 | DALI (IEC 62386-101/102; 207 по запросу) |
| Dx | IP67 | встроенное диммирование по таймеру (профиль по запросу) |
| D2 | IP67 | встроенное таймерное и программируемое диммирование |
Электрические параметры выхода (модель ELG-200-12)
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон постоянного тока (область режима CC) | 6…12 В |
| Номинальный выходной ток | 16 А |
| Номинальная выходная мощность | 192 Вт |
| Пульсации и шум (макс.) | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 11,2…12,8 В (только исполнения A/AB, встроенный потенциометр) |
| Диапазон подстройки выходного тока | 8…16 А (только исполнения A/AB, встроенный потенциометр) |
| Точность выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска/нарастания | 500 мс, 100 мс (230 В AC); 1000 мс, 100 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
Электрические параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Коэффициент гармоник тока | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток сети (тип.) | 1,8 А (115 В AC); 1,2 А (230 В AC); 1,0 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Потребление без нагрузки/в ожидании | <0,5 Вт (в зависимости от исполнения: без нагрузки для Blank/A/Dx/D; в ожидании для B/AB/DA) |
Эффективность (типовая)
| Параметр | Значение |
| КПД (тип.) | 90% |
Защиты и электрическая прочность изоляции
| Функция | Реализация/порог |
| Перегрузка по току | 95…108% |
| Короткое замыкание | режим «hiccup», авто-восстановление после устранения неисправности |
| Перегрузка/ограничение тока | ограничение постоянным током, авто-восстановление после устранения |
| Перенапряжение на выходе | 13,5…18 В; отключение выхода, восстановление после повторной подачи питания |
| Перегрев | отключение выхода, восстановление после повторной подачи питания |
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС (соответствие)
| Параметр | Значение |
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547 (уровень light industry); импульсная перенапряжённость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Климатические и эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| Дерейтинг по высоте | 3,5°C на 1000 м (безвентиляторные модели) при высоте эксплуатации >2000 м |
Надёжность
| Параметр | Значение |
| MTBF (минимум), Telcordia SR-332 (Bellcore) | 2391,4 тыс. часов |
| MTBF (минимум), MIL-HDBK-217F (25°C) | 204,9 тыс. часов |
Механические параметры
| Параметр | Значение |
| Габариты (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
Подключение и функциональные опции (по исполнению)
Вход: стандартно 2-проводный (L/N); опция 3Y — 3-проводный вход с PE.
Обязательное требование: корпус подключать к PE для обеспечения ЭМС и безопасности.
Диммирование (для исполнений B/AB)
- методы управления током: 0…10 В DC; ШИМ 10 В (100 Гц…3 кГц); внешнее сопротивление
- минимальный уровень диммирования: около 8% (в диапазоне 0%
- возможное снижение тока до 0% при входе диммирования 0 кОм или 0 В DC, либо ШИМ с заполнением 0%
- типовой ток источника диммирования со стороны драйвера: 100 мкА
- требование подключения: не соединять DIM− с Vo−
DALI (для исполнения DA)
- подключение сигнала DALI между DA+ и DA− (интерфейс на первичной стороне)
- протокол: 16 групп и 64 адреса
- первый шаг диммирования фиксирован на уровне 8% выхода
Примечания
| № | Содержание |
| 1 | если не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C |
| 2 | сведения по режимам питания светодиодных модулей приведены в разделе методов питания светодиодного модуля |
| 3 | пульсации/шум измеряются при полосе 20 МГц; применён витой провод 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно) |
| 4 | допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке |
| 5 | при низком входном напряжении может требоваться дерейтинг; подробности — в статических характеристиках |
| 6 | время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска |
| 7 | потребление без нагрузки/в ожидании нормируется для входа 230 В AC |
| 8 | источник рассматривается как компонент; из-за влияния монтажа конечное оборудование должно повторно подтвердить соответствие по ЭМС на установленной системе |
| 9 | типовая наработка >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 70°C или ниже |
| 11 | дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте >2000 м |
| 12 | предостережения по установке и обеспечению влагозащиты IP — в руководстве пользователя перед применением |
| 14 | для выполнения требований актуальной ErP-регламентации данный источник допускается использовать только за выключателем, без постоянного подключения к сети |
| 15 | для исполнений A/AB необходимо учитывать встраиваемое применение для соответствия применению Type HL |
