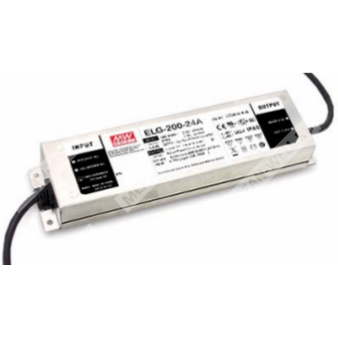

ELG-200-12B - светодиодный AC/DC драйвер постоянного напряжения/тока 12 В для питания LED нагрузок с возможностью диммирования.
Идентификация и расшифровка партномера
Партномер: ELG-200-12B
- ELG — серия LED драйверов.
- 200 — номинальная мощность серии (класс 200 Вт; для модели 12 В указана номинальная мощность 192 Вт).
- 12 — номинальное выходное напряжение 12 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В DC, 10 В PWM, резистор), степень защиты IP67.
Назначение и принцип работы
ELG-200-12B — источник питания для светодиодных систем, работающий в двухрежимной схеме стабилизации напряжения (CV) и
стабилизации тока (CC). Может применяться как в режиме постоянного напряжения (как правило, с последующими DC/DC драйверами),
так и в режиме прямого питания LED в области стабилизации тока (см. методику управления LED модулем).
Ключевые особенности (по документу)
- Выход: режим постоянного напряжения + постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением.
- Степень защиты: IP67 (для исполнения B).
- Потребление без нагрузки: < 0,5 Вт (для Blank/A/Dx/D-Type); потребление в ожидании: < 0,5 Вт (для B/AB/DA-Type).
Выходные электрические параметры (модель ELG-200-12)
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного напряжения | 6…12 В |
| Область стабилизации тока (CC) | 6…12 В |
| Номинальный выходной ток | 16 А |
| Номинальная выходная мощность | 192 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Регулировки (для исполнения B)
| Параметр | Значение |
| Регулировка выходного напряжения | не указана для B (в документе указано: регулируемо потенциометром для A/AB-Type) |
| Регулировка выходного тока | не указана для B (в документе указано: регулируемо потенциометром для A/AB-Type) |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармонических искажений | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Ток потребления от сети | 1,8 А (115 В AC); 1,2 А (230 В AC); 1,0 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth = 510 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Энергоэффективность
| Параметр | Значение |
| КПД (тип.) | 90% (для 12 В модели) |
Временные параметры
| Параметр | Значение |
| Время запуска / нарастания | 500 мс, 100 мс (при 230 В AC); 1000 мс, 100 мс (при 115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
Диммирование (исполнение B: «3 в 1»)
| Параметр | Значение |
| Методы управления | 0…10 В DC между DIM+ и DIM-; 10 В PWM; резистор между DIM+ и DIM- |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника сигнала диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% ток не нормирован) |
| Возможность выключения по диммированию | ток может снизиться до 0% при ~0 кОм или 0 В DC, либо PWM 0% duty |
| Запрет соединений | не подключать DIM- к Vo- |
| Синхронное диммирование (резистор) | Шкала: Short, 10k/N … 100k/N (N — количество драйверов) |
Защиты и изоляция
| Параметр | Значение |
| Перегрузка по току | 95…108%; ограничение тока, автовосстановление после устранения причины |
| Короткое замыкание | режим «hiccup», автовосстановление после устранения причины |
| Перенапряжение (отключение, восстановление после перезапуска) | 13,5…18 В |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (совместимость)
| Параметр | Значение |
| ЭМС излучение |
Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547
|
| ЭМС устойчивость |
Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»); импульсная помехоустойчивость: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547
|
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Макс. температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+90 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) | 2391,4 тыс. ч (мин., Telcordia SR-332); 204,9 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Степень защиты и конструктив
| Параметр | Значение |
| Степень защиты IP (для B) | IP67 |
| Корпус | металлический; рекомендуется подключение корпуса к защитному проводнику для ЭМС и безопасности |
Применения
- LED уличное освещение
- LED архитектурное освещение
- LED освещение высоких пролетов
- LED прожекторное освещение
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания LED модулей.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12", с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженных входных напряжениях требуется дерейтинг; см. графики статических характеристик.
- Время запуска измерено при первом холодном старте; переключение питания может увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормировано для входа 230 В AC.
- Источник рассматривается как компонент в составе конечного изделия; итоговый производитель должен повторно квалифицировать ЭМС для полной установки.
- Типовая ожидаемая наработка > 50 000 ч при температуре корпуса (особенно в точке tc/TMP по DLC) около 70 °C или ниже.
- Для высот эксплуатации выше 2000 м: дерейтинг по температуре окружающей среды 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием учитывать указания по монтажу и обеспечению влагозащиты.
- Для соответствия последним требованиям ErP данный LED источник может применяться только за выключателем, без постоянного подключения к сети.
