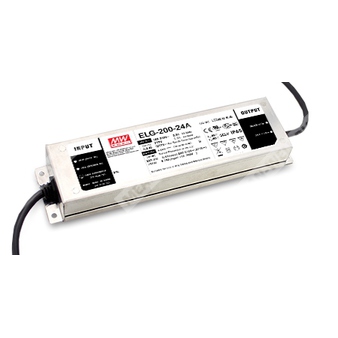

ELG-200-12DA-3Y - AC/DC источник питания для светодиодных систем с комбинированным режимом стабилизации напряжения и тока и управлением DALI.
Расшифровка партномера
| Партномер |
ELG-200-12DA-3Y |
| ELG |
Серия LED-драйверов (металлический корпус, промышленное исполнение) |
| 200 |
Класс мощности серии 144–200 Вт (номинал зависит от входного напряжения) |
| 12 |
Номинальное выходное напряжение 12 В |
| DA |
Функциональная опция: управление DALI (исполнение DA-Type) |
| 3Y |
Тип входного подключения: 3-проводный ввод (L/N/PE) для стандартной модели |
Назначение и принцип работы
ELG-200-12DA-3Y — драйвер светодиодов/источник питания AC/DC с двухрежимной характеристикой выхода: стабилизация напряжения (CV) и стабилизация тока (CC). Устройство может работать в режиме CC (прямое питание LED-модуля) либо в режиме CV (обычно при использовании дополнительного DC/DC драйвера). Корпус металлический, исполнение для эксплуатации внутри и вне помещений при соответствующем монтаже.
Ключевые особенности
- Выход: режим постоянного напряжения + постоянного тока (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Управление: DALI (DA-Type).
- Низкое энергопотребление без нагрузки/в ожидании: <0,5 Вт (для Blank/A/Dx/D-Type) и <0,5 Вт в режиме ожидания (для B/AB/DA-Type).
- Степень защиты корпуса: IP67 (для DA-Type).
- Тип «HL» для применения в Class I, Division 2 hazardous (classified) location (указано для серии).
Параметры выхода (DC)
| Модель |
ELG-200-12 |
| Номинальное выходное напряжение |
12 В |
| Область стабилизации тока (диапазон выходного напряжения) |
6–12 В |
| Номинальный выходной ток |
16 А |
| Номинальная выходная мощность |
192 Вт |
| Пульсации и шум (макс.) |
150 мВп-п |
| Диапазон регулировки выходного напряжения |
11,2–12,8 В (для A/AB-Type; через встроенный потенциометр) |
| Диапазон регулировки выходного тока |
8–16 А (для A/AB-Type; через встроенный потенциометр) |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
Параметры входа (AC/DC)
| Диапазон входного напряжения |
100–305 VAC / 142–431 VDC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности при полной нагрузке |
PF≥0,97 (115 VAC); PF≥0,95 (230 VAC); PF≥0,92 (277 VAC) |
| Коэффициент гармоник тока (THD) |
<20% (нагрузка ≥50% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Потребляемый ток сети |
1,8 А (115 VAC) / 1,2 А (230 VAC) / 1,0 А (277 VAC) |
| Пусковой ток (тип.) |
60 А (twidth=510 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 VAC |
| Ограничение количества БП на автомат 16 А |
4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 VAC |
Энергопотребление без нагрузки и в ожидании
| Без нагрузки |
<0,5 Вт (для Blank / A / Dx / D-Type) |
| Ожидание |
<0,5 Вт (для B / AB / DA-Type) |
Интерфейс управления DALI (для DA-Type)
| Тип интерфейса |
DALI, первичная сторона |
| Подключение сигнала |
между DA+ и DA- |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг регулирования |
фиксирован на 8% выхода |
| Соответствие стандартам DALI |
IEC62386-101, IEC62386-102, (207 по запросу) — только для DA-Type |
Защиты
| Короткое замыкание |
Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после снятия/подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после снятия/подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход / вход–корпус / выход–корпус: 100 МОм при 500 VDC, 25°C, 70% RH |
ЭМС (совместимость и помехи)
| Устойчивость к помехам |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level), грозоимпульсная устойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Эмиссия помех |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = −40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+90°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF |
2391,4 тыс. ч (мин., Telcordia SR-332); 204,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) |
244×71×37,5 мм |
| Степень защиты |
IP67 (для DA-Type) |
| Входное подключение (3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Заземление корпуса |
CASE: Protective Earth |
Стандарты безопасности
| Соответствие |
UL8750 (type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Режимы питания LED-модуля: см. раздел «Методы питания LED-модуля» (характеристика CV/CC).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; при включениях/выключениях возможно увеличение времени запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 VAC.
- Источник рассматривается как компонент в составе конечного изделия; окончательное изделие должно быть повторно квалифицировано по ЭМС с учетом монтажа.
- Серия обеспечивает типовую наработку более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5°C/1000 м (для безвентиляторных моделей) и 5°C/1000 м (для моделей с вентилятором).
- Перед применением следует учитывать указания руководства пользователя по монтажу и обеспечению степени защиты IP.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания может применяться только после выключателя, без постоянного подключения к сети.
- Указание по монтажу 3Y: корпус следует подключать к PE для обеспечения требований по ЭМС и безопасной эксплуатации; вариант входной проводки с PE — по согласованию с производителем.
